[cloud native][platform] KubeSphere

Updated: April 27, 2022

7 minute read

개요

https://kubesphere.io/
멀티 테넌트 Kubernetes 컨테이너 플랫폼
Kubernetes를 커널로 사용하는 어플리케이션 관리를 위한 클라우드 네이티브 분산 운영 체제
풀 스택 자동화 IT 운영과 간소화된 DevOps 워크플로우 지원
플러그 앤 플레이 아키텍처를 제공하여 타사 어플리케이션을 해당 에코시스템에 원활하게 통합 가능
인프라팀
- 클라우드에서 데이터센터로 자동 설치, 확장 및 업그레이드
- 리소스 활용도 향상 및 내부 인프라 비용 절감
- 보안 강화를 제공
- 여러 스토리지 및 네트워크 솔루션을 지원
- Kubernetes 플랫폼 및 배포 제공
- 다중 클라우드 및 다중 클러스터 Kubernetes 관리 지원
- 공급업체 종속 방지
개발팀
- 모든 어플리케이션 환경에 맞는 툴킷 및 배포 자동화 제공
- 소스 코드에서 재현 가능한 이미지를 빌드하기 위한 즉시 사용 가능한 툴킷을 제공
운영팀
- 원스톱 엔터프라이즈급 DevOps 프레임워크 구축
- 인프라에서 어플리케이션에 이르기까지 중앙 집중식 로그 수집, 모니터링, 경고, 이벤트 및 감사 로그 제공
- 지속적인 배포, 테스트, 릴리스, 업그레이드 및 확장의 간소화된 프로세스
사용자
- 투명한 기본 인프라를 위해 한 번의 클릭으로 앱 배포 및 업그레이드
- 온디맨드 컨테이너 리소스 및 HPA(Horizontal Pod Autoscaling)를 제공하여 어플리케이션의 안정성과 유연성을 강화
- Helm 리포지토리를 가져와 어플리케이션을 시각적으로 배포 및 업그레이드
- 어플리케이션 측정 및 청구를 포함한 어플리케이션 스토어 운영 지원

아키텍처

https://kubesphere.io/docs/introduction/architecture/
클라우드 네이티브 어플리케이션이며 외부 시스템에서 사용할 수 있는 개방형 표준 REST API를 제공
어디에서나 실행 가능하고 모든 Kubernetes에 배포 가능

주요 이점

https://kubesphere.io/docs/introduction/advantages/
클라우드 제공업체 전반의 클러스터 통합 관리
강력한 관찰 가능성
자동화된 DevOps
세분화된 액세스 제어
즉시 사용 가능한 마이크로서비스 거버넌스
활기찬 오픈 소스 커뮤니티

주요 기능

https://kubesphere.io/docs/introduction/features/
엔터프라이즈 Kubernetes 전략에 필요한 가장 일반적인 기능
Kubernetes 리소스 관리, DevOps(CI/CD), 어플리케이션 수명 주기 관리,
모니터링, 로깅, 서비스 메시, 멀티 테넌시, 경고 및 알림, 감사, 스토리지 및 네트워킹,
자동 크기 조정, 액세스 제어, GPU 지원, 다중 클러스터 배포 및 관리, 네트워크 정책,
레지스트리 관리, 보안 관리
Kubernetes와 관련된 광범위한 주요 에코시스템 도구를 통합
- 클라우드 네이티브 앱에서 기본 컨테이너 런타임
- 표준 API를 통해 KubeSphere 콘솔과 상호 작용하는 KubeSphere의 백엔드 구성 요소 역할
- 일관된 사용자 경험을 제공 및 복잡성 감소
- 플러그인 가능하고 선택 사항이기 때문에 플랫폼과 느슨하게 결합
Kubernetes 프로비저닝 및 유지 관리
- Kubernetes 클러스터 프로비저닝
- 쿠버네티스 리소스 관리
- 클러스터 업그레이드 및 확장
다중 클러스터 관리 및 배포
데브옵스 지원
- CI/CD 파이프라인
- Source-to-Image(S2I)
- Binary-to-Image(B2I)
Istio 기반 서비스 메시
- 트래픽 관리
  - Canary release
  - Blue-green deployment
  - Traffic mirroring
  - Circuit breaker
- 시각화
- 분산 추적
멀티 테넌트 관리
- 멀티 테넌시
  - 통합된 방식으로 역할 기반의 세분화된 인증과 3계층 권한 부여 시스템을 제공
- 통합 인증
  - 기업의 경우 KubeSphere는 LDAP 또는 AD 프로토콜을 기반으로 하는 중앙 인증 시스템과 호환
  - 테넌트 아이디의 통합 인증을 달성하기 위해 SSO(Single Sign-On)도 지원
- 권한 부여 시스템
  - 클러스터, 워크스페이스 및 프로젝트의 세 가지 수준으로 구성
  - 리소스 보안을 위해 여러 수준의 서로 다른 역할이 완전히 격리된 상태에서 리소스를 공유
관찰 가능성
- 다차원 모니터링
  - 운영 및 유지 관리의 전체 프로세스를 간소화하는 그래픽 인터페이스가 있는 자체 업데이트 모니터링 시스템을 제공
  - 다양한 리소스에 대한 맞춤형 모니터링을 제공하며 발생하는 문제를 즉시 사용자에게 알릴 수 있는 일련의 경고를 포함
- 경고, 이벤트, 감사 및 알림
  - 맞춤형 알림 정책 및 규칙
  - 정확한 이벤트 추적
  - 향상된 감사 보안
  - 다양한 알림 방식
로그 쿼리 및 수집
- 멀티테넌트 로그 관리
  - 서로 다른 테넌트는 자신의 로그 정보만 출력
- 멀티 레벨 로그 쿼리
  - 다양한 리소스와 관련된 로그 검색 가능
- 멀티 로그 수집기
  - Elasticsearch, Kafka 및 Fluentd와 같은 로그 수집기를 선택 가능
- 온디스크 로그 수집
  - 로그가 Pod 사이드카에 파일로 저장되는 어플리케이션 대응 가능
어플리케이션 관리 및 오케스트레이션
- 앱 스토어
  - OpenPitrix 를 기반으로 하는 앱 스토어를 제공
- 앱 저장소
  - 객체 스토리지(예: QingStor 또는 AWS S3 ) 또는 GitHub 에서 호스팅되는 앱 리포지토리 생성 가능
  - 앱 리포지토리에 제출되는 앱 패키지는 앱의 Helm Chart 템플릿 파일로 구성
- 앱 템플릿
  - 단 한 번의 클릭으로 앱 배포를 위한 시각화된 방법을 제공
- 수명 주기 관리
멀티 스토리지 솔루션
- GlusterFS, CephRBD 및 NFS와 같은 오픈 소스 스토리지 솔루션 사용 가능
멀티 네트워크 솔루션
- Calico 및 Flannel과 같은 오픈 소스 네트워크 솔루션을 사용 가능

설치

kubectl apply -f https://github.com/kubesphere/ks-installer/releases/download/v3.4.0/kubesphere-installer.yaml
kubectl apply -f https://github.com/kubesphere/ks-installer/releases/download/v3.4.0/cluster-configuration.yaml
로그
- kubectl logs -n kubesphere-system $(kubectl get pod -n kubesphere-system -l app=ks-install -o jsonpath='{.items[0].metadata.name}') -f

삭제

https://github.com/kubesphere/ks-installer/blob/v3.4.0/scripts/kubesphere-delete.sh

멀티 테넌트 흐름

쿠버네티스 클러스터 등록
워크스페이스 생성 시 클러스터 선택
프로젝트 생성(쿠버네티스의 네임스페이스 생성)
어플리케이션 워크로드 설정
각 단계 별로 권한이 부여된 사용자 생성
- 플랫폼 권환
  - Cluster Management
  - Access Control
  - App Management
  - Platform Settings
- 워크스페이스 권환
  - Project Management
  - DevOps Project Management
  - App Management
  - Access Control
  - Workspace Settings
- 프로젝트 권환
  - Application Workloads
  - Storage Management
  - Configuration Management
  - Monitoring & Alerting
  - Access Control
  - Project Settings

클러스터 관리

https://kubesphere.io/docs/cluster-administration/

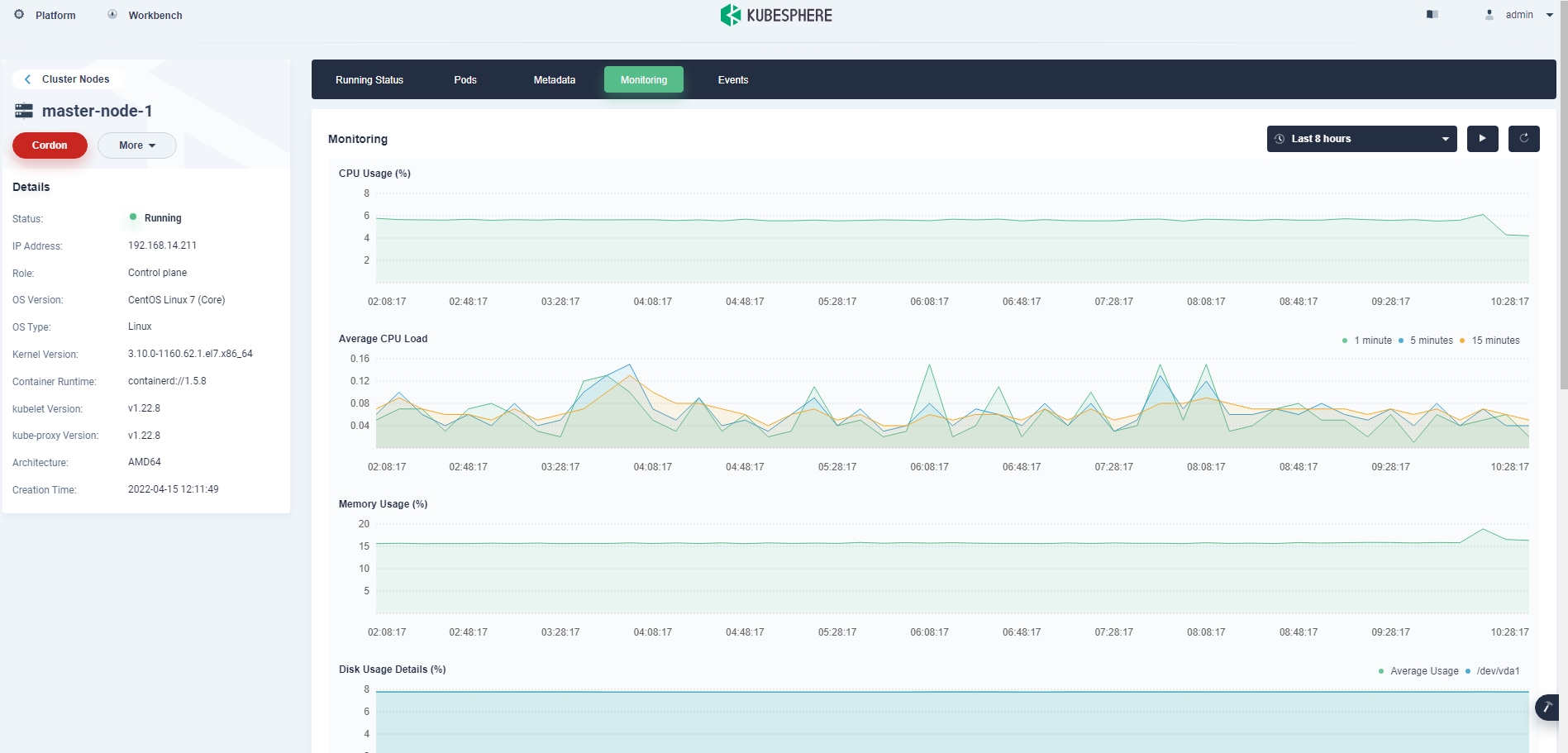

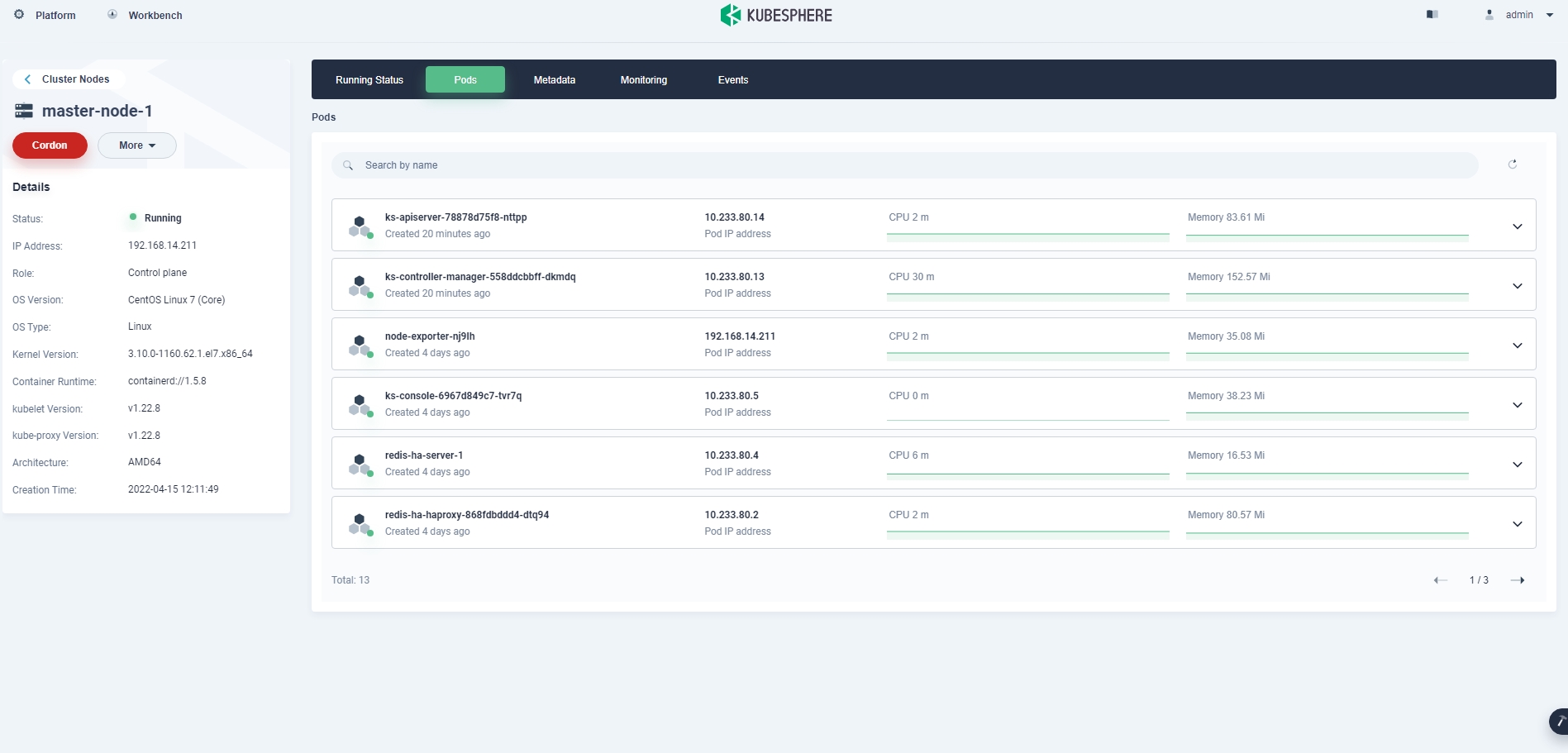

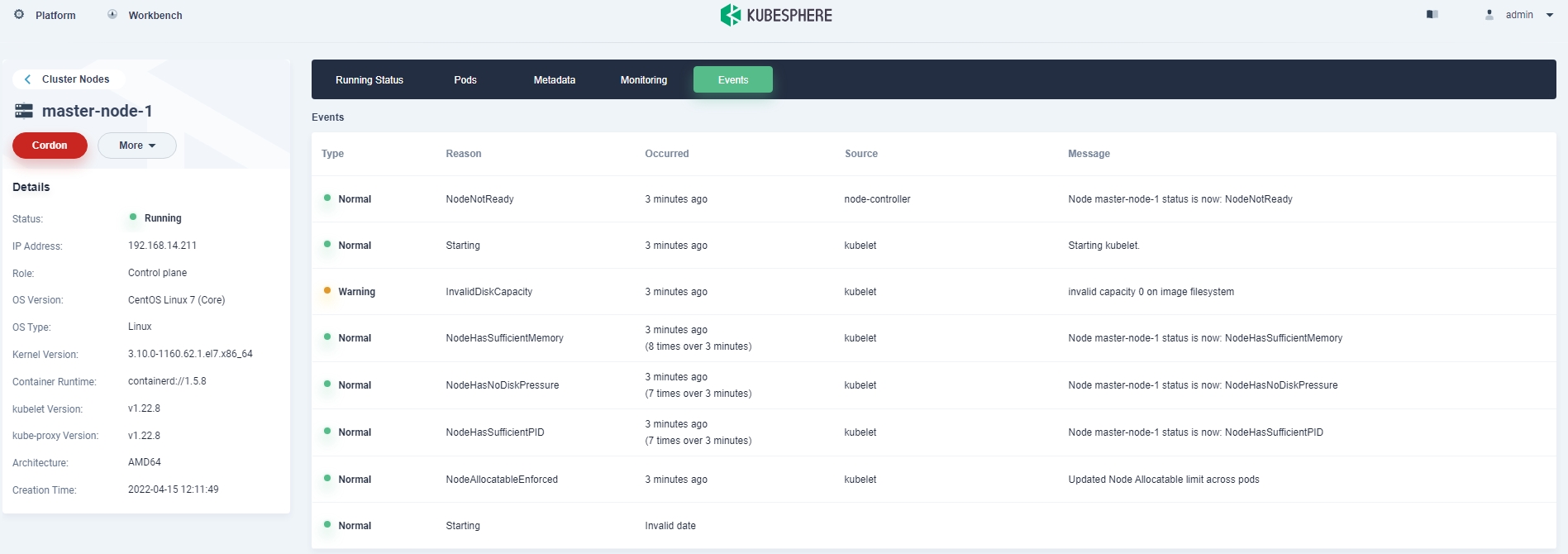

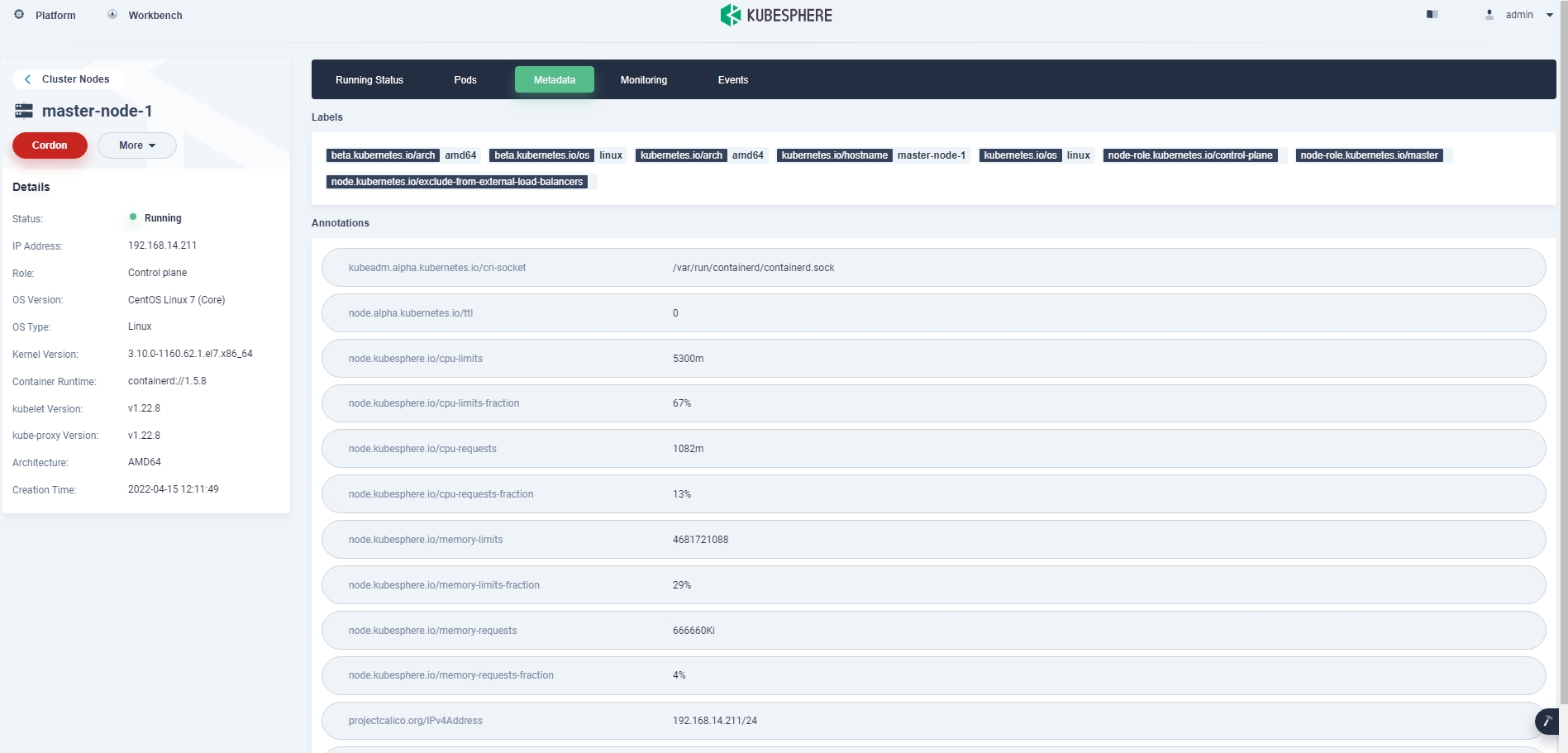

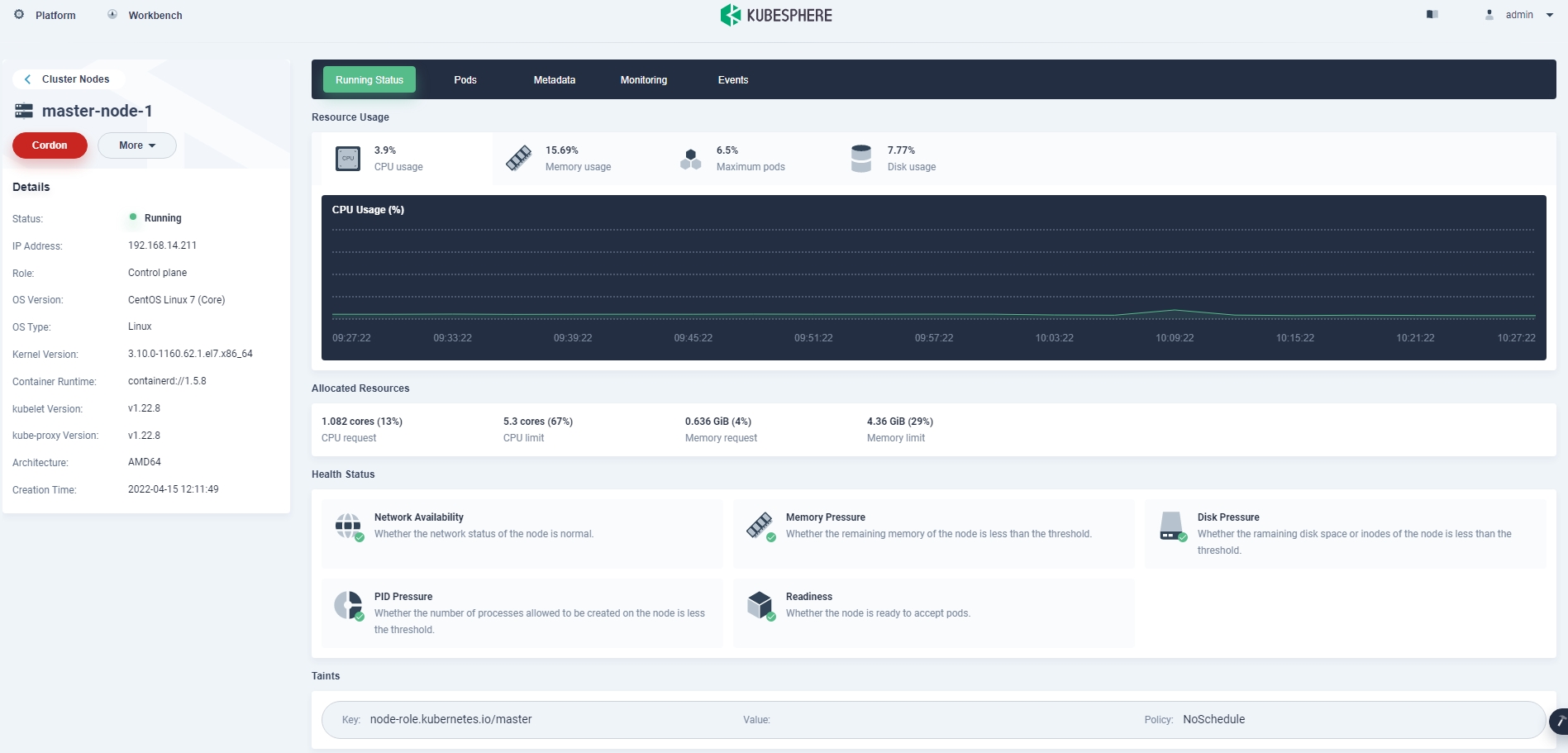

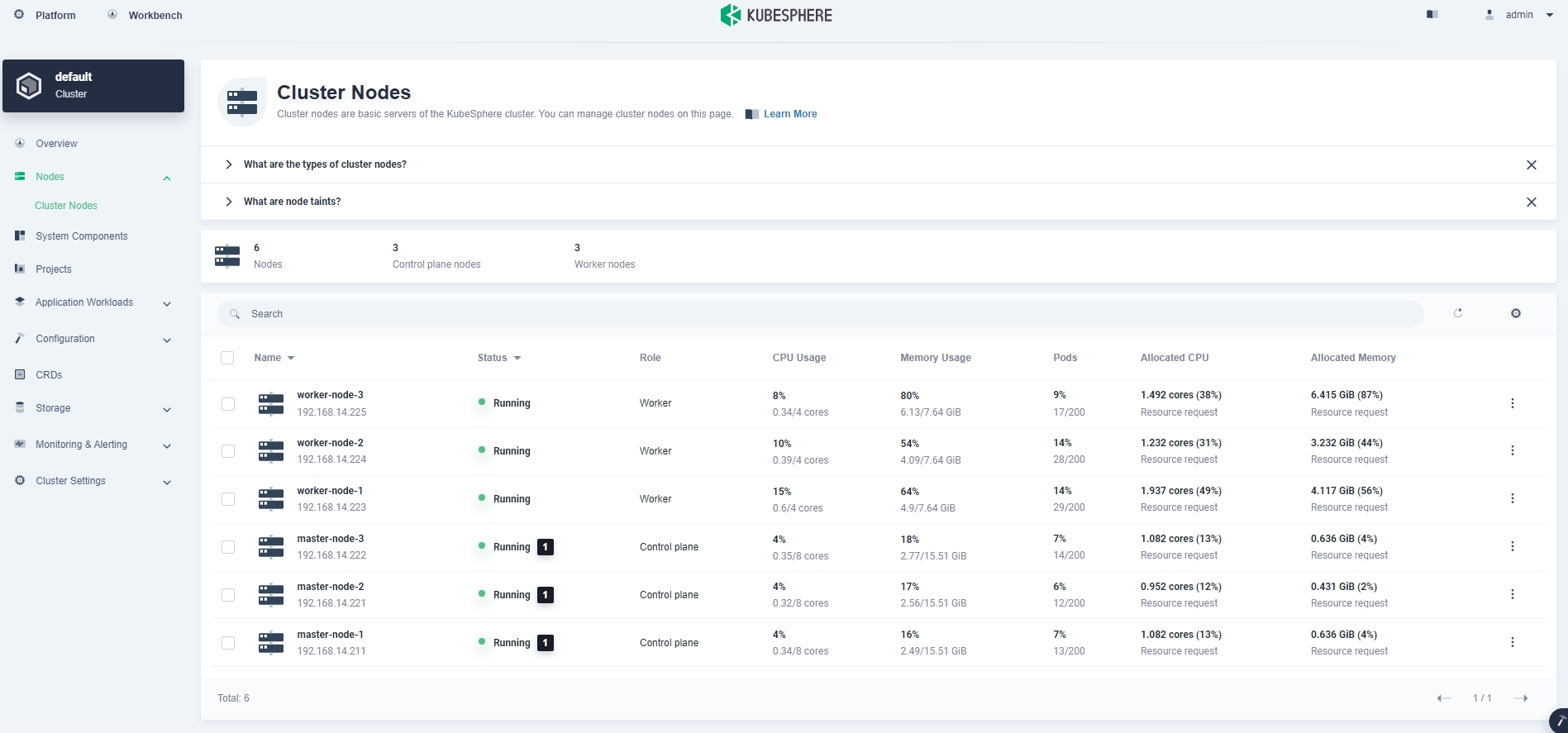

노드 관리

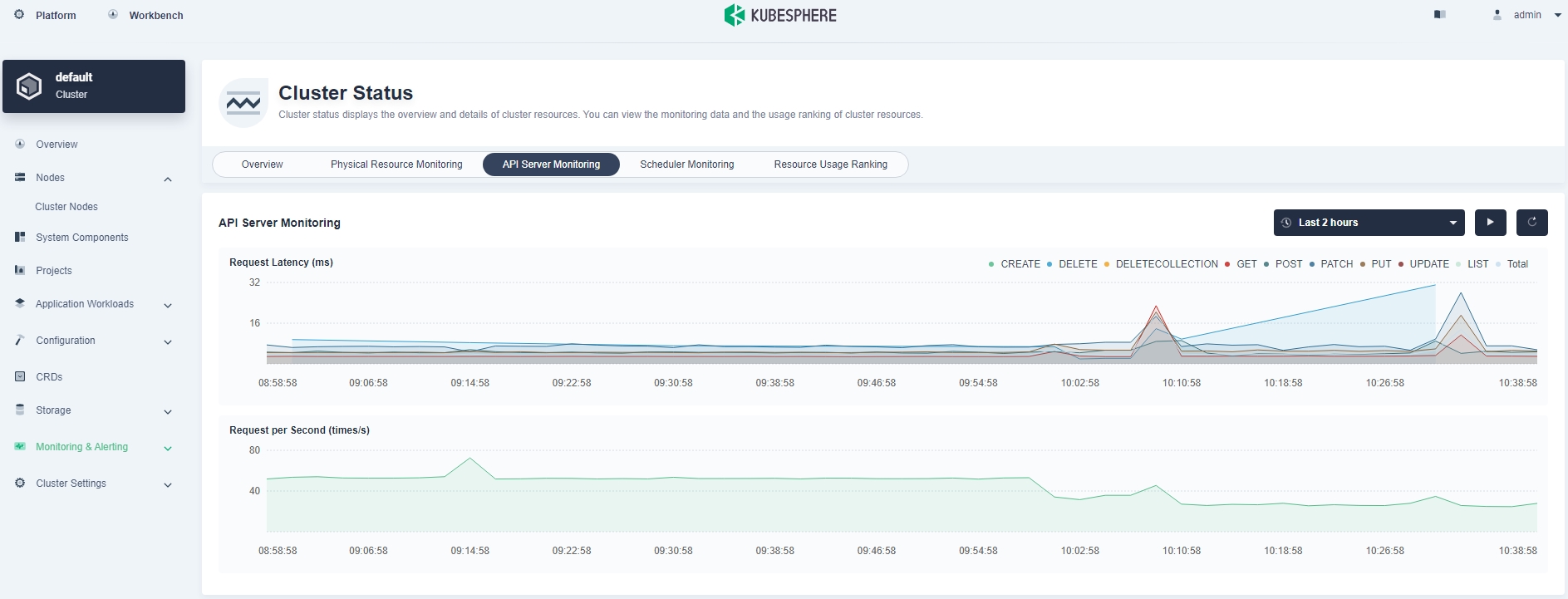

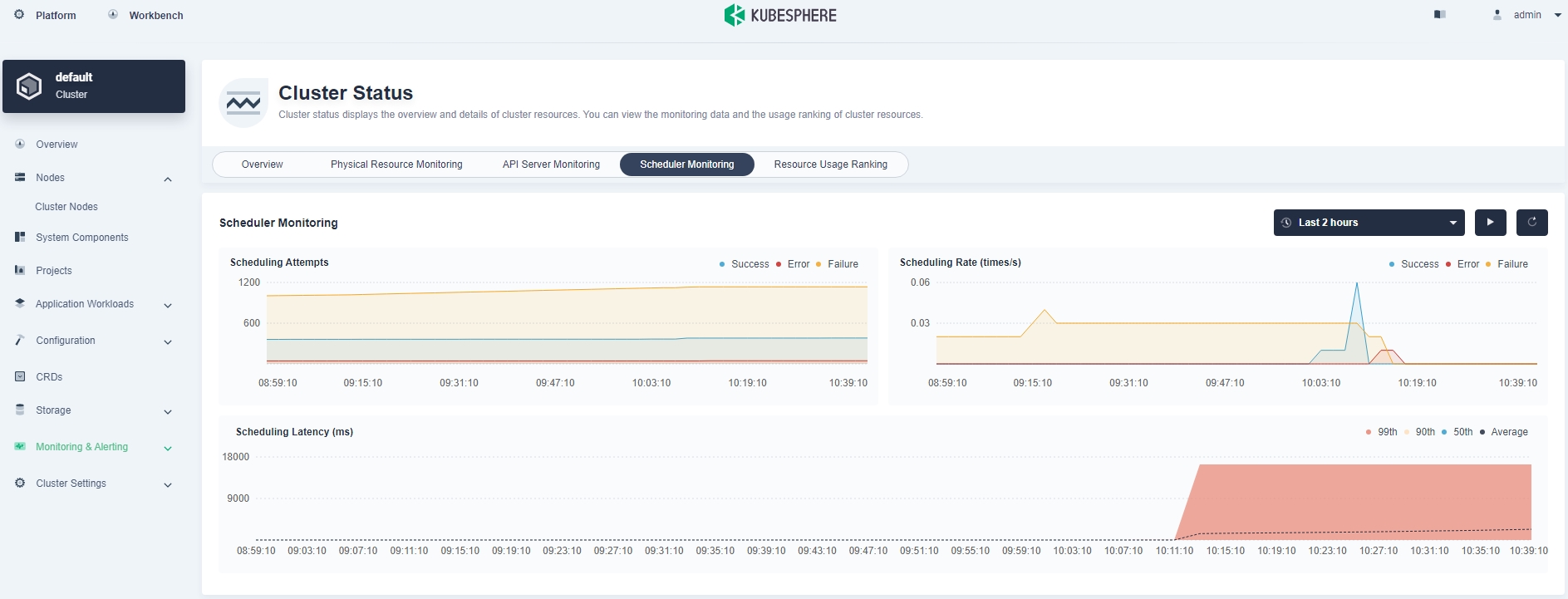

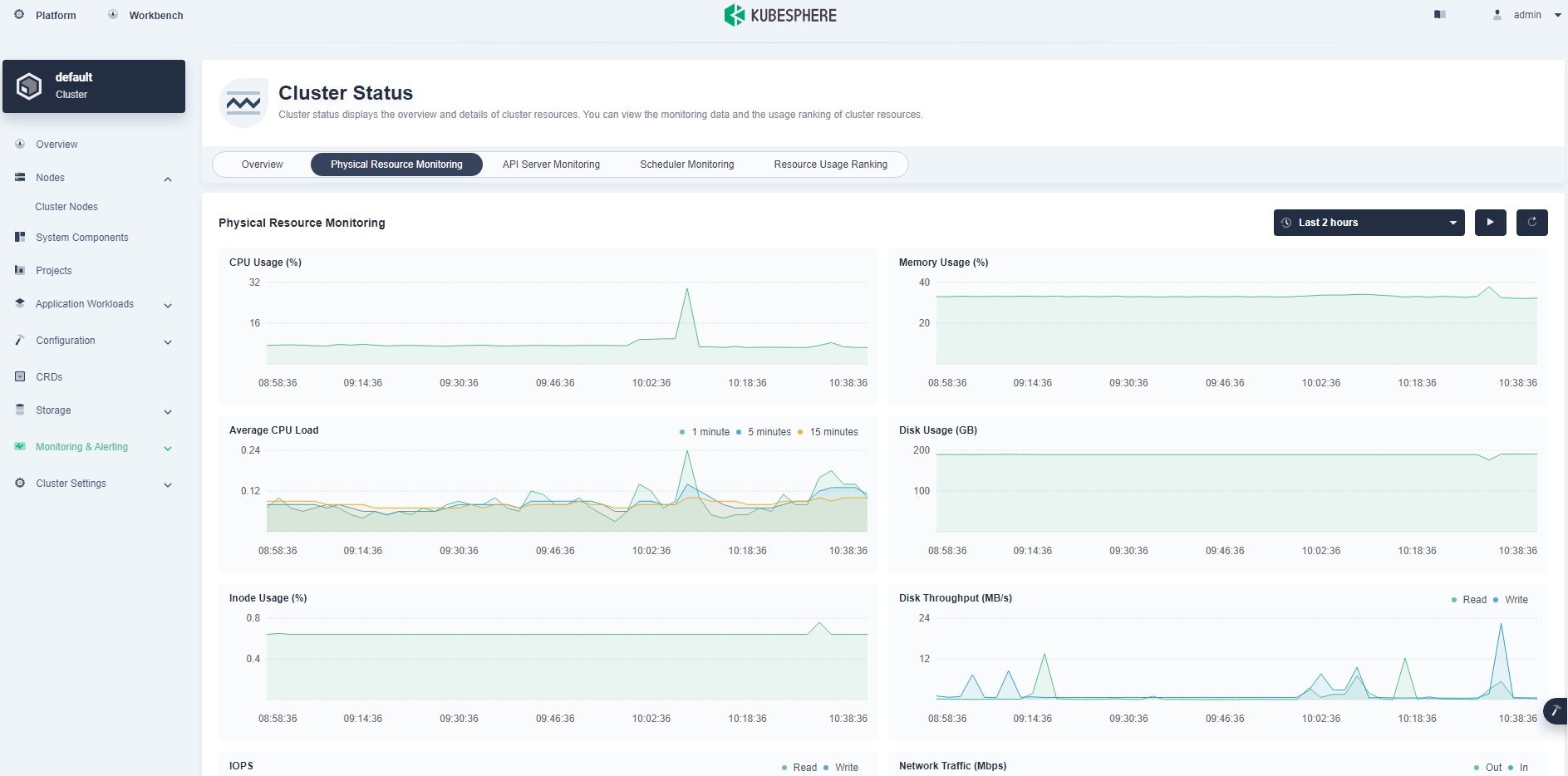

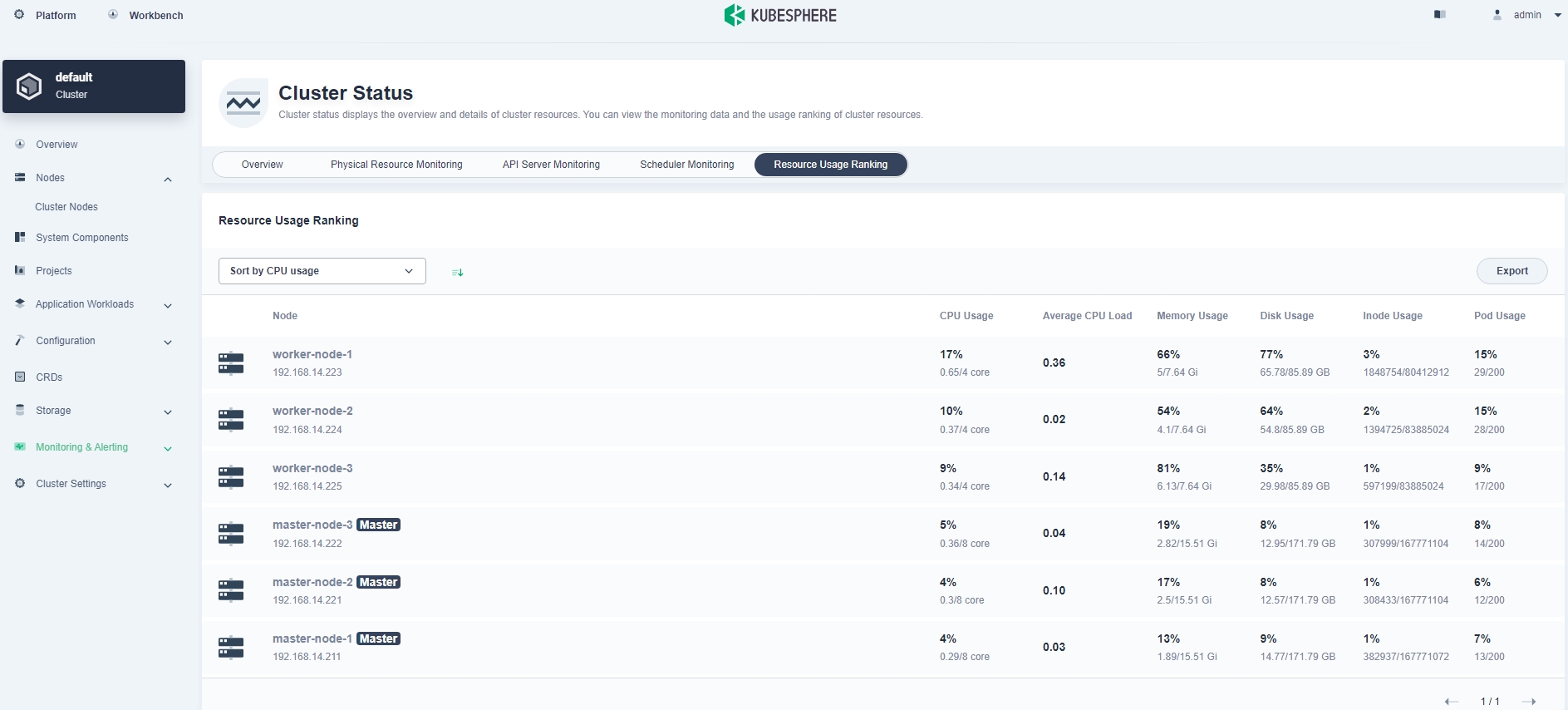

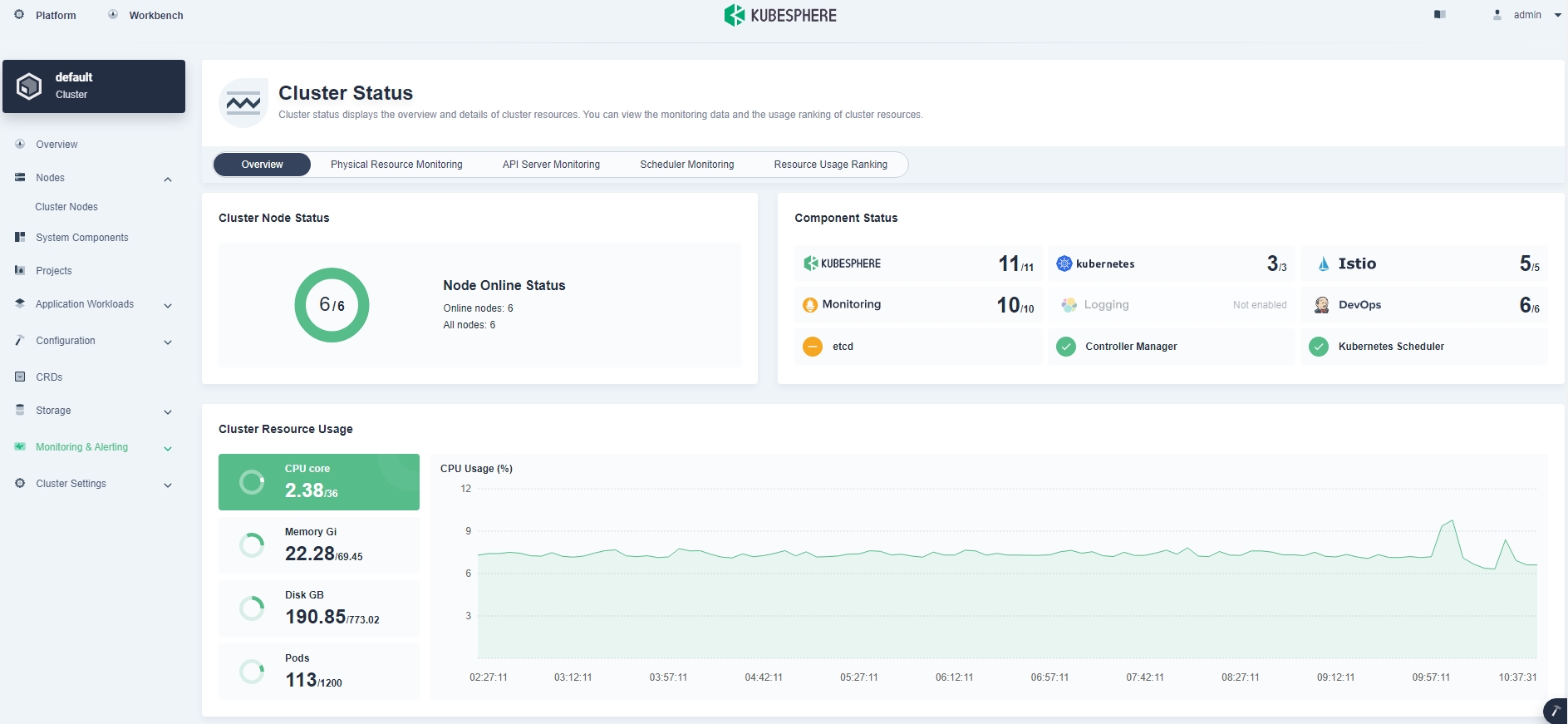

클러스터 상태 모니터링

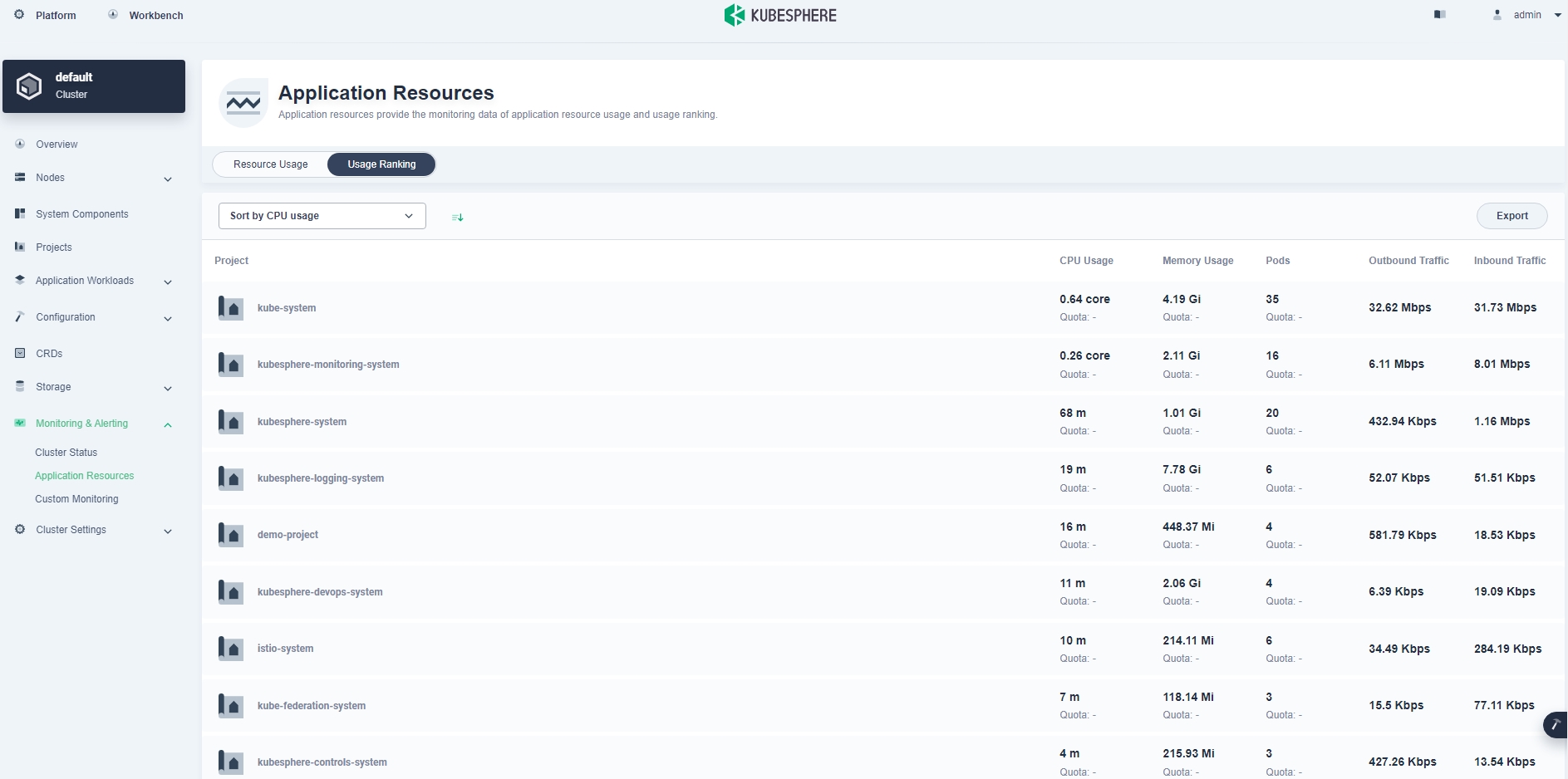

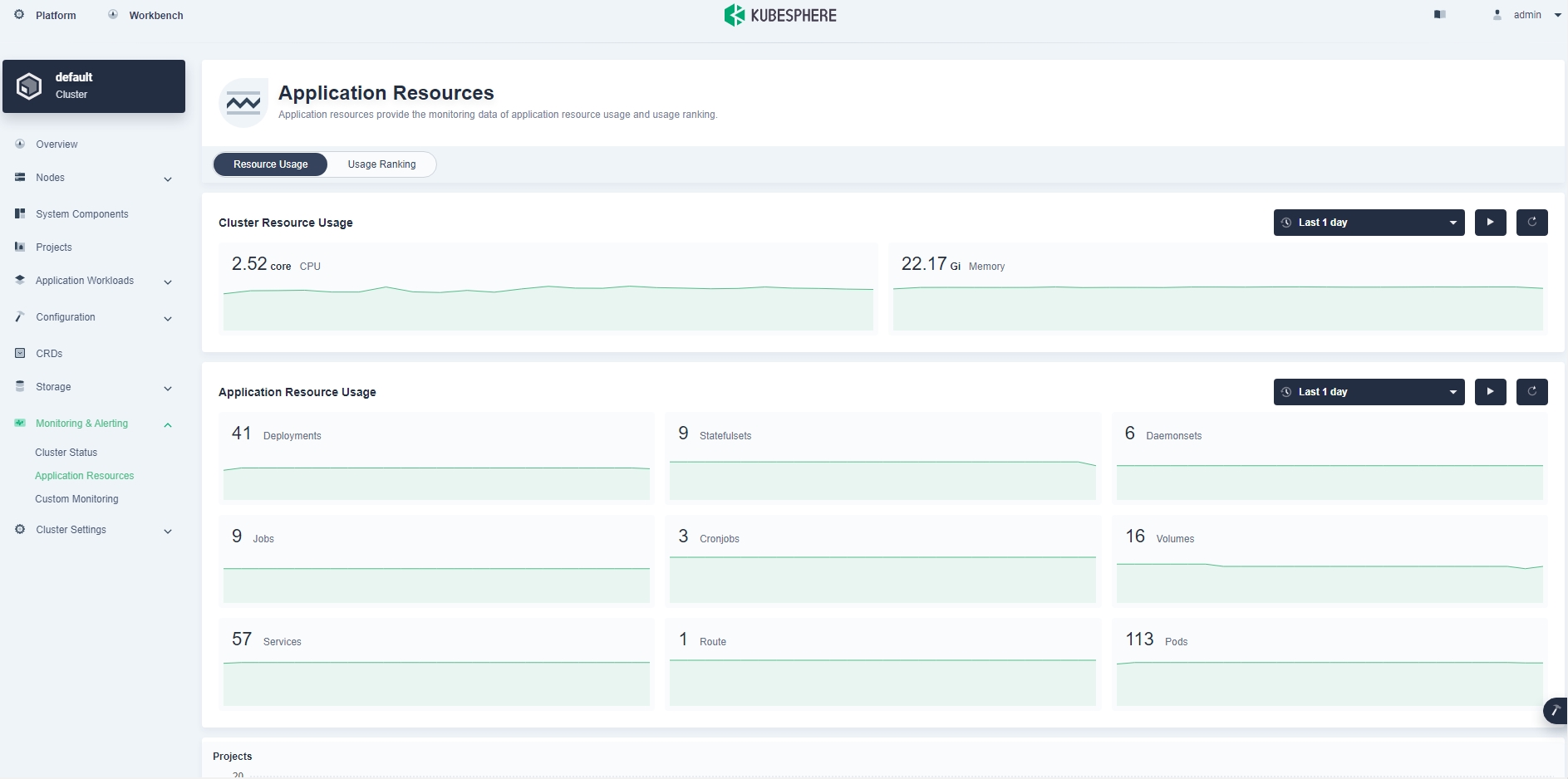

어플리케이션 리소스 모니터링

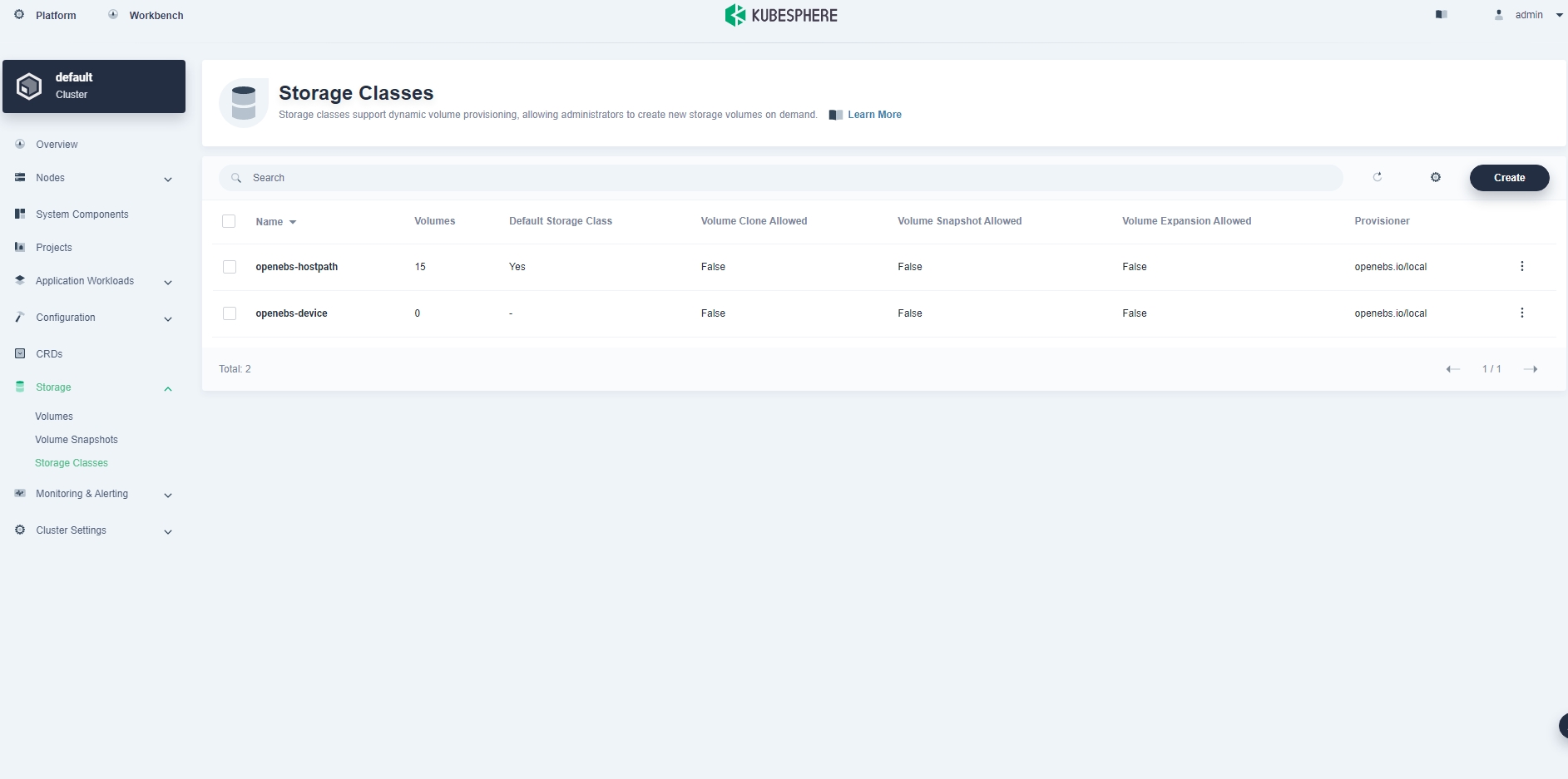

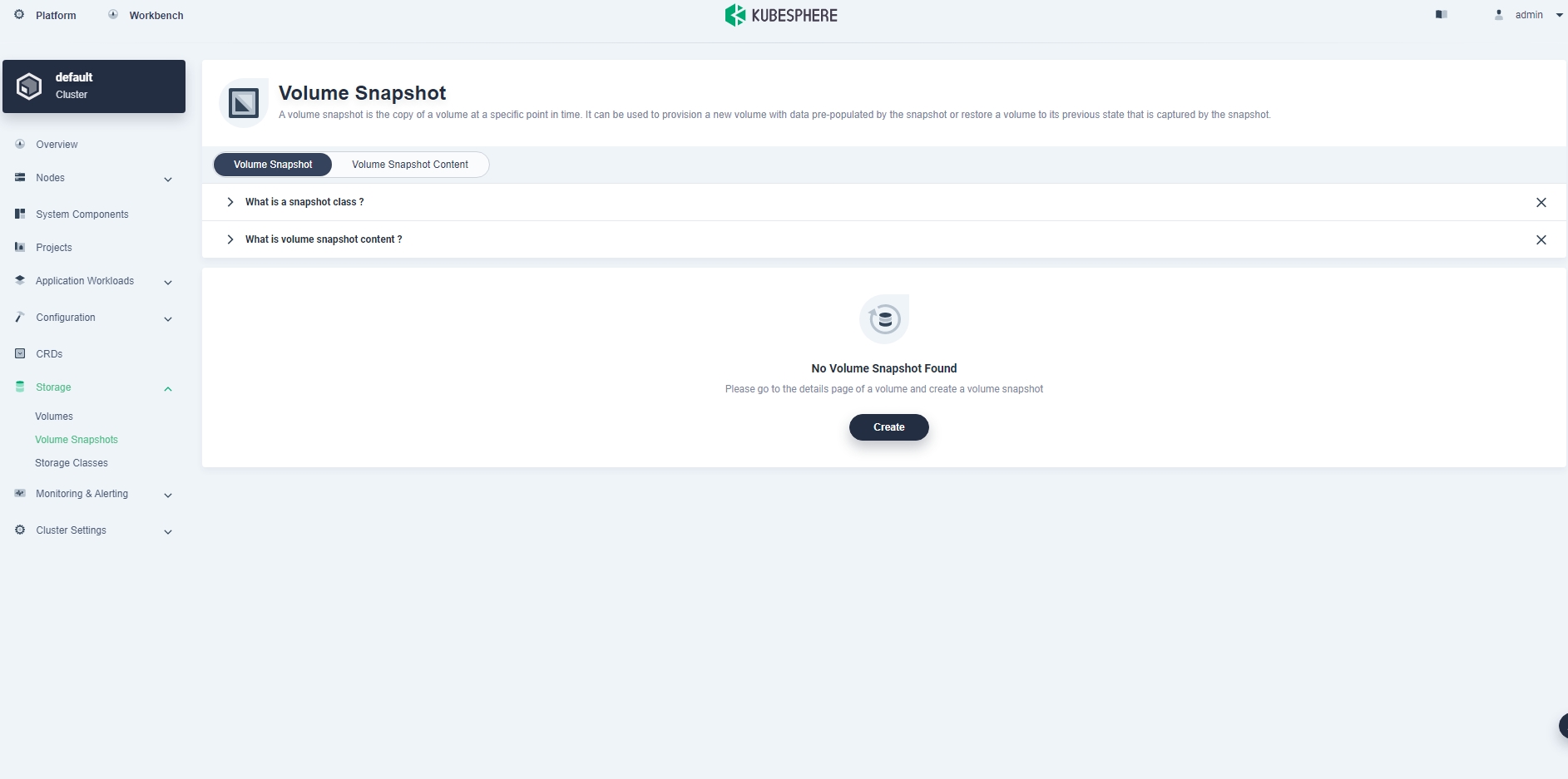

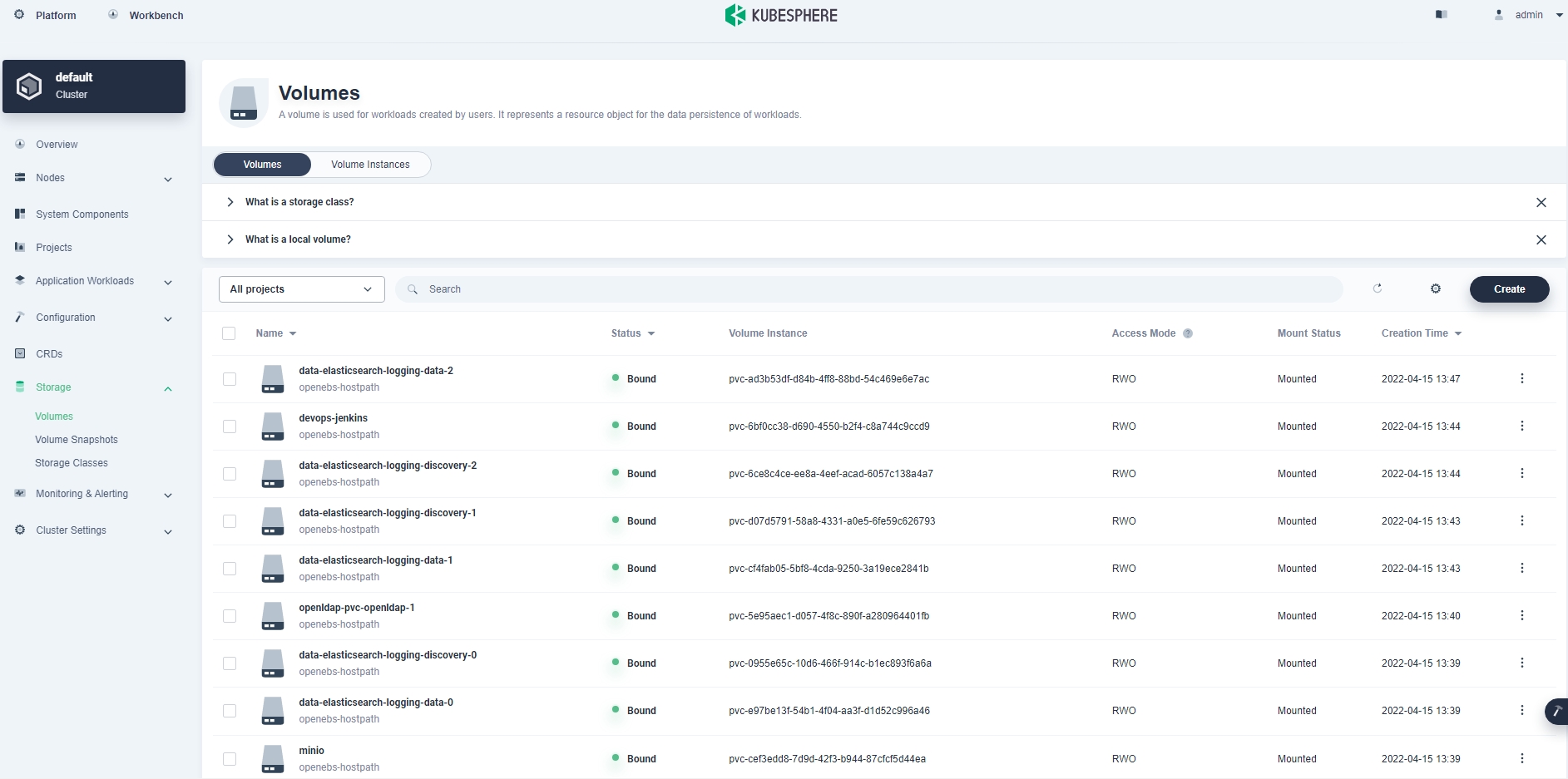

볼륨
경고와 알림
- Alertmanager
  - Prometheus, kube-events, kube-auditing, … 등이 보낸 경고를 받아서 Notification Manager를 통해 알림

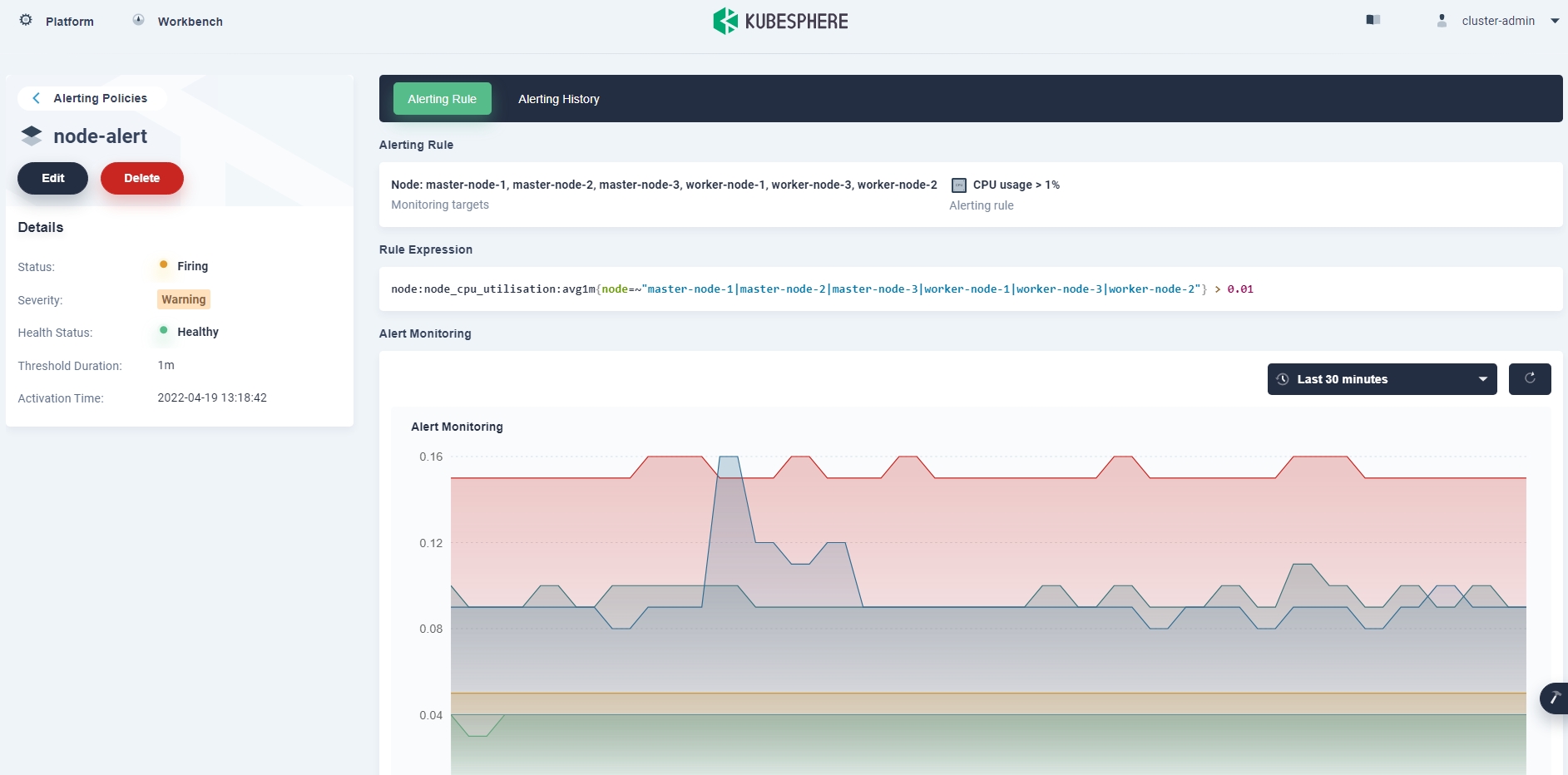

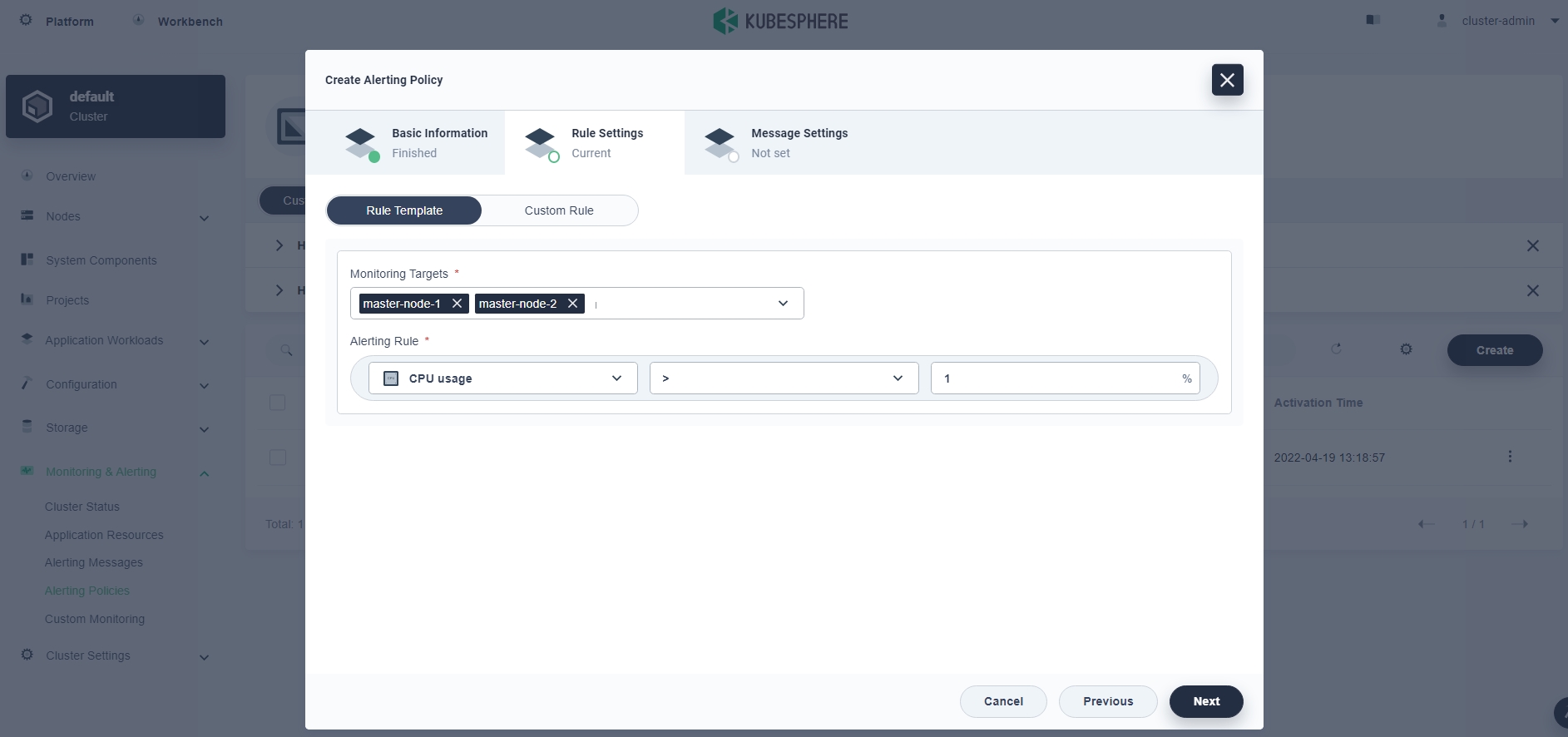

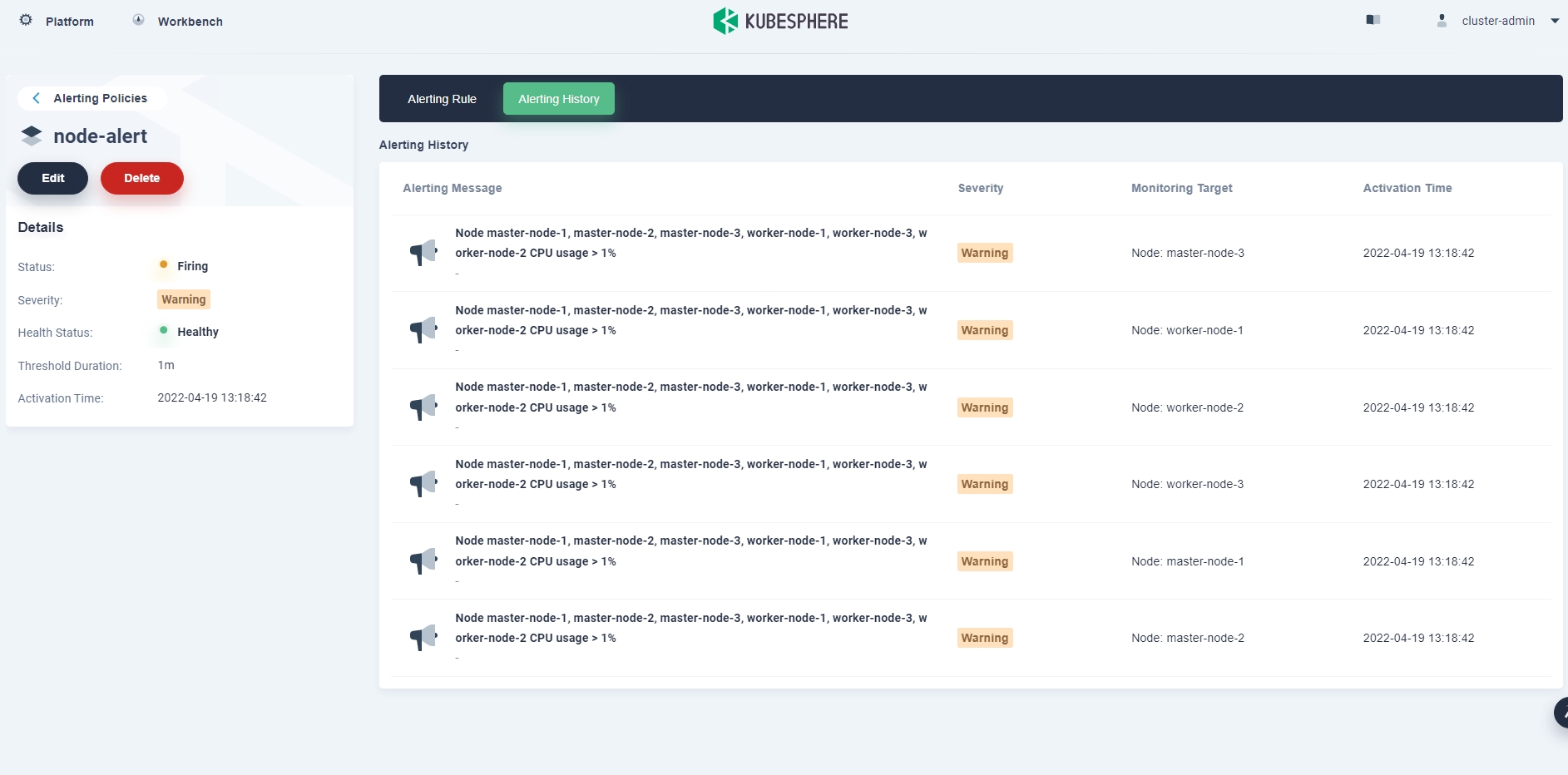

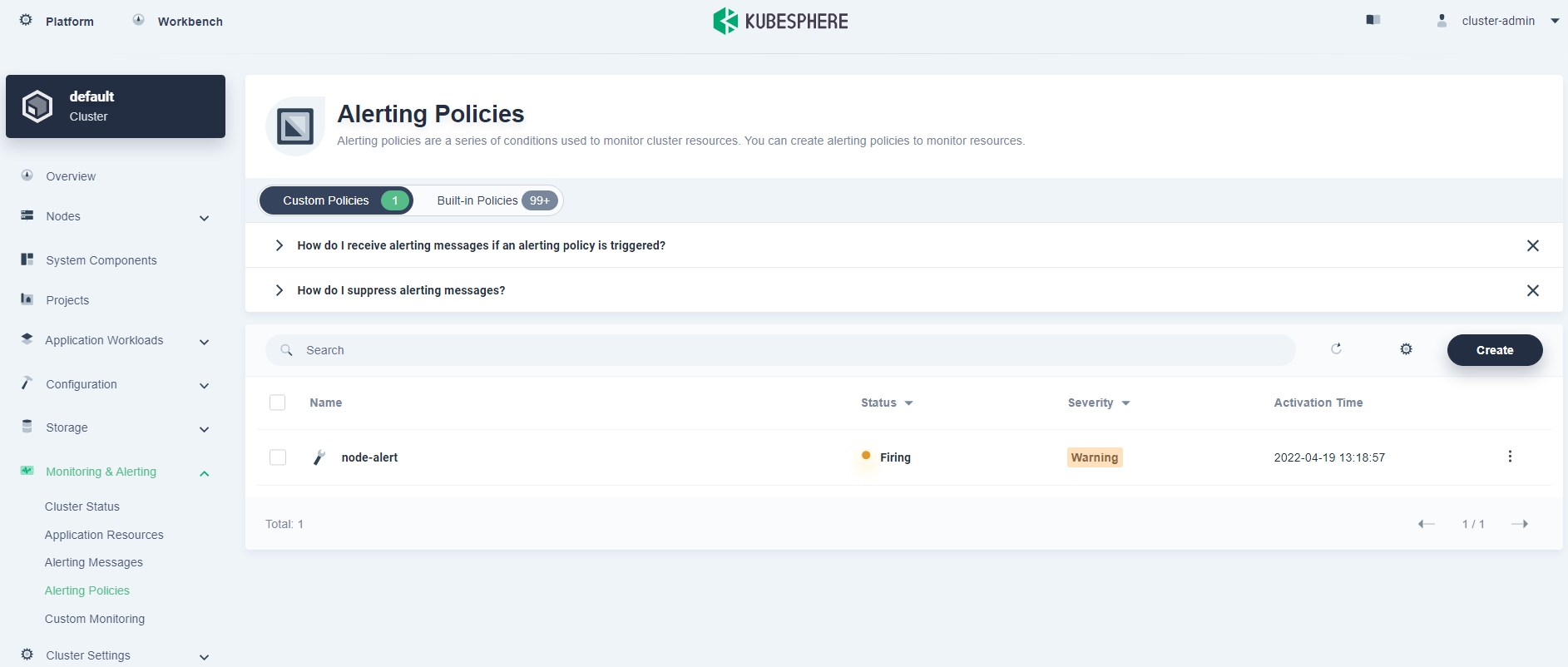

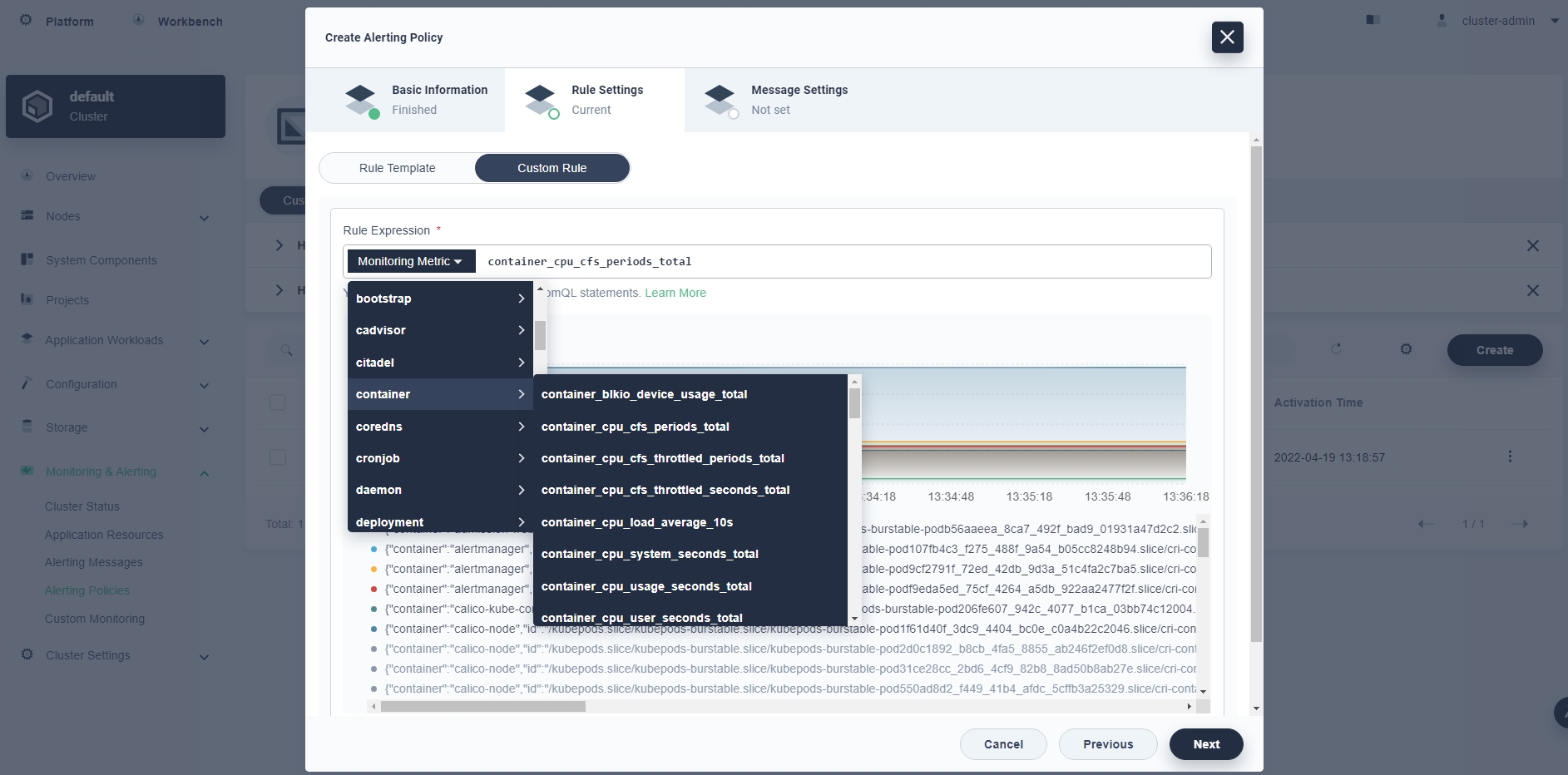

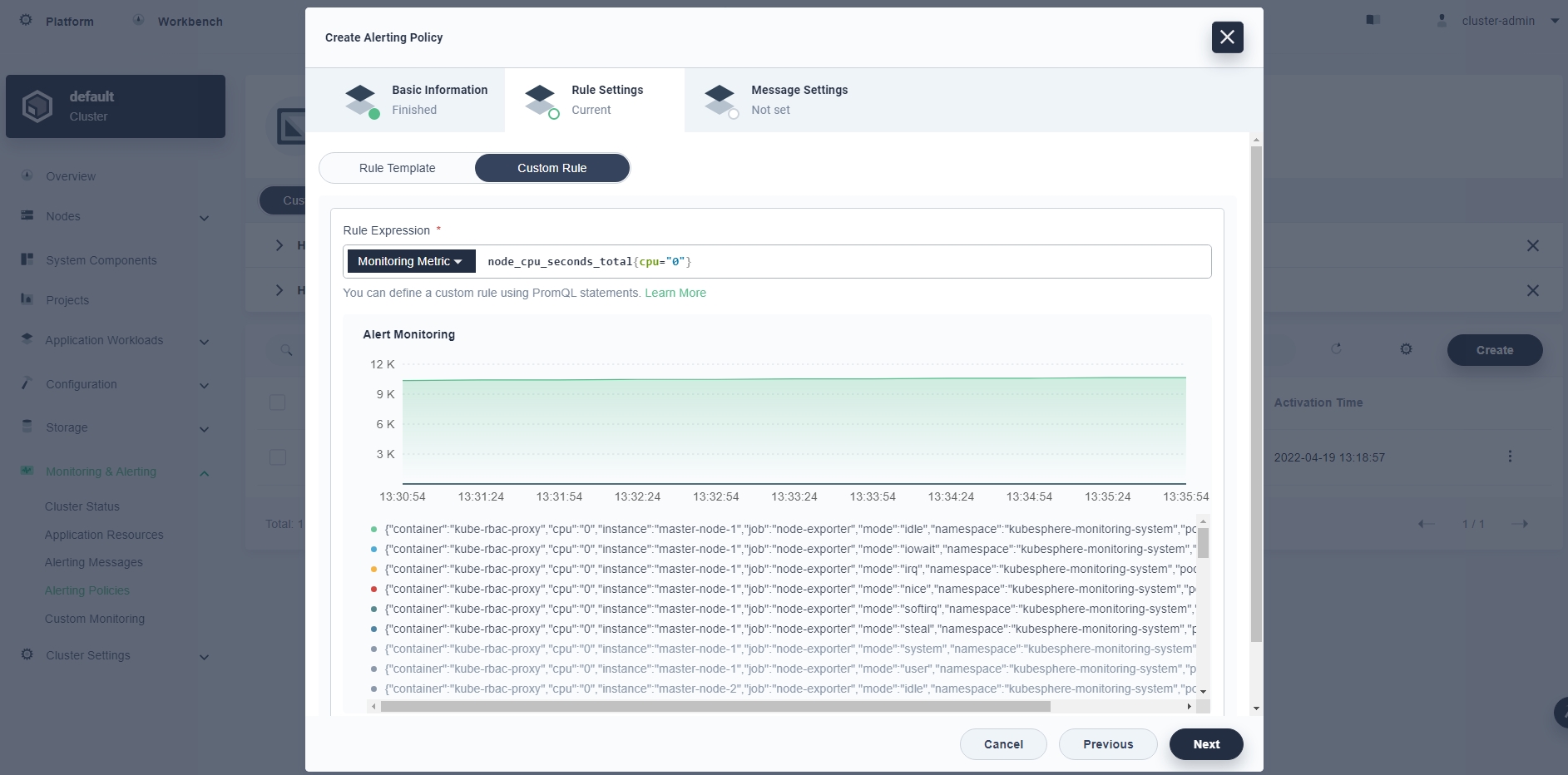

경고 정책

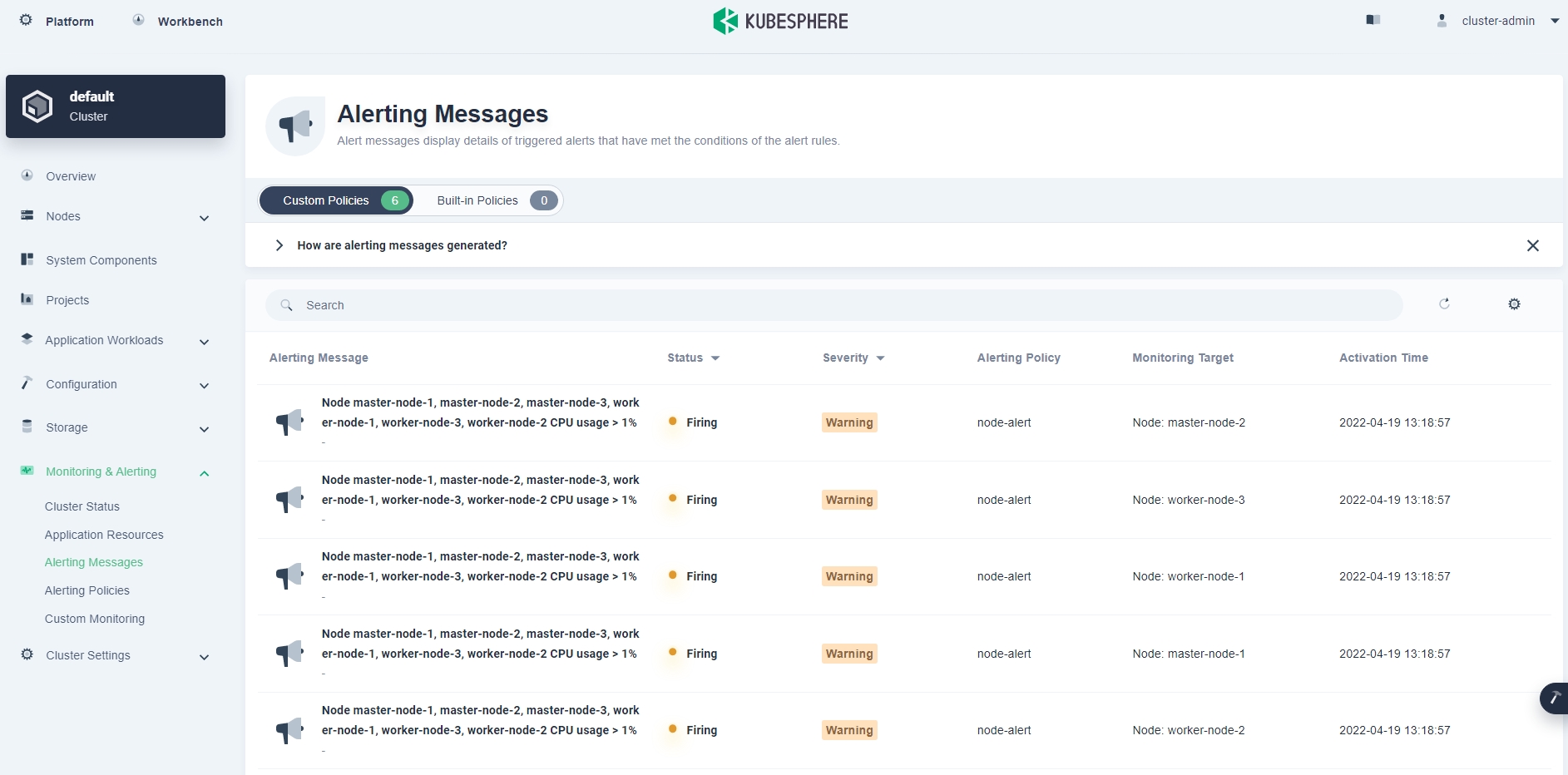

경고 메세지
클러스터 설정
- 하나의 클러스터를 여러 워크스페이스에 할당하거나 하나의 워크스페이스에 여러 클러스터 할당 가능
- 게이트웨이
  - 클러스터 범위의 게이트웨이 제공
- 로그 수신기
  - Elasticsearch, Kafka, Fluentd를 수신기로 추가하여 로그 수신 가능

멀티 클러스터 관리

https://kubesphere.io/docs/multicluster-management/
어플리케이션과 해당 복제본을 퍼블릭 클라우드에서 온프레미스 환경까지 여러 클러스터에 배포할 수 있는 통합 컨트롤 플레인을 사용자에게 제공
중앙 집중식 모니터링, 로깅, 이벤트 및 감사 로그를 포함하여 여러 클러스터에서 풍부한 관찰 가능성 제공
중앙 제어 평면이 있는 호스트 클러스터와 멤버 클러스터로 구성
호스트 클러스터는 중앙 컨트롤 플레인을 사용하여 멤버 클러스터를 관리
호스트 클러스터와 멤버 클러스터들은 직접 연결 또는 에이전트 연결을 통해 통신
멤버 클러스터는 다른 클러스터의 리소스를 볼 수 없음

워크스페이스

https://kubesphere.io/docs/workspace-administration/
프로젝트 및 DevOps 프로젝트를 구성하고 앱 템플릿 및 앱 리포지토리를 관리 하기 위한 논리적 단위
리소스 액세스를 제어하고 팀 내에서 안전한 방식으로 리소스를 공유할 수 있는 곳
멤버 및 역할 관리
네트워크 격리
- 기본적으로 인그레스 거부, 이그레스 허용
리소스 할당량 설정
- cpu, memory

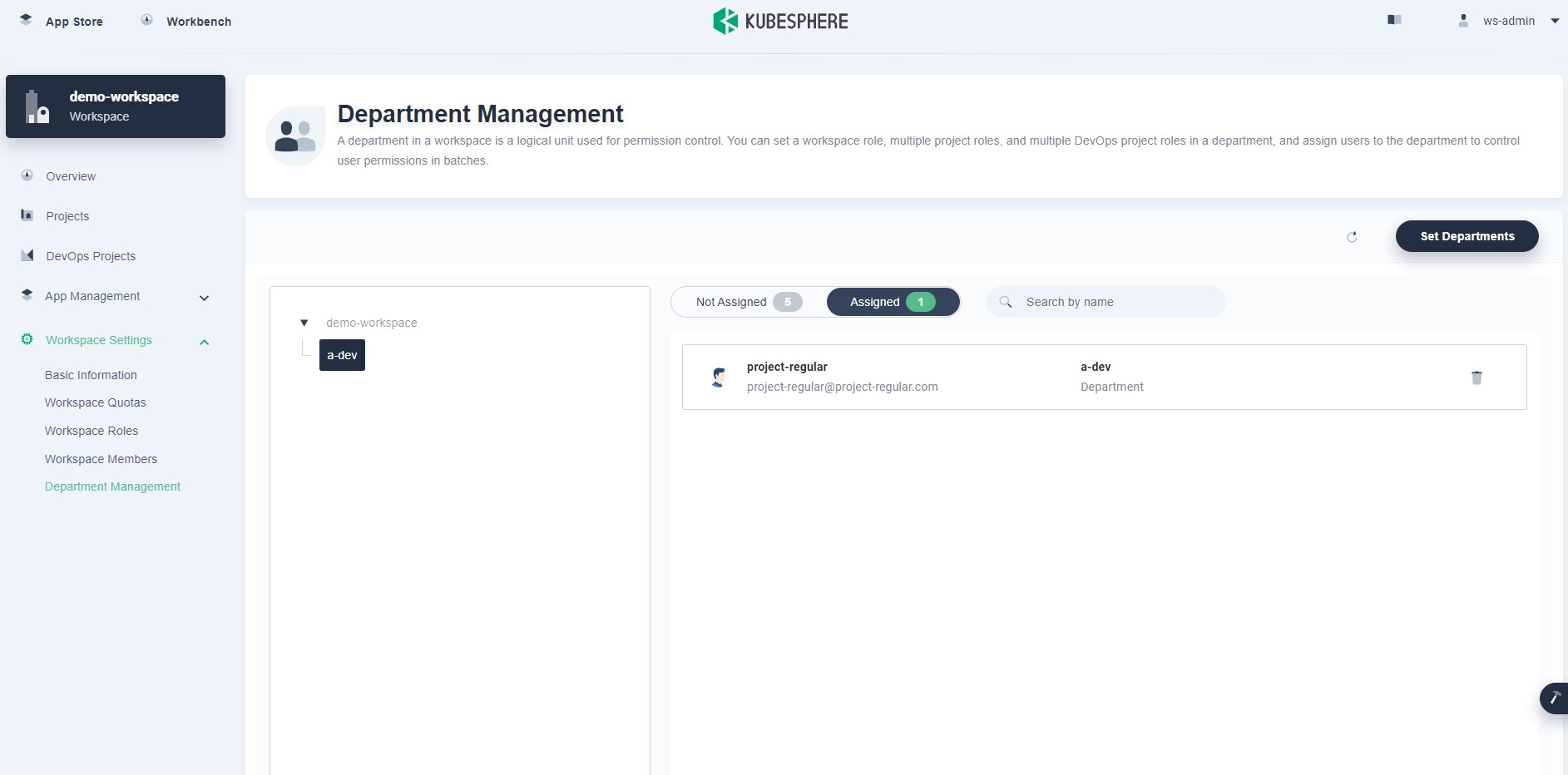

부서 관리

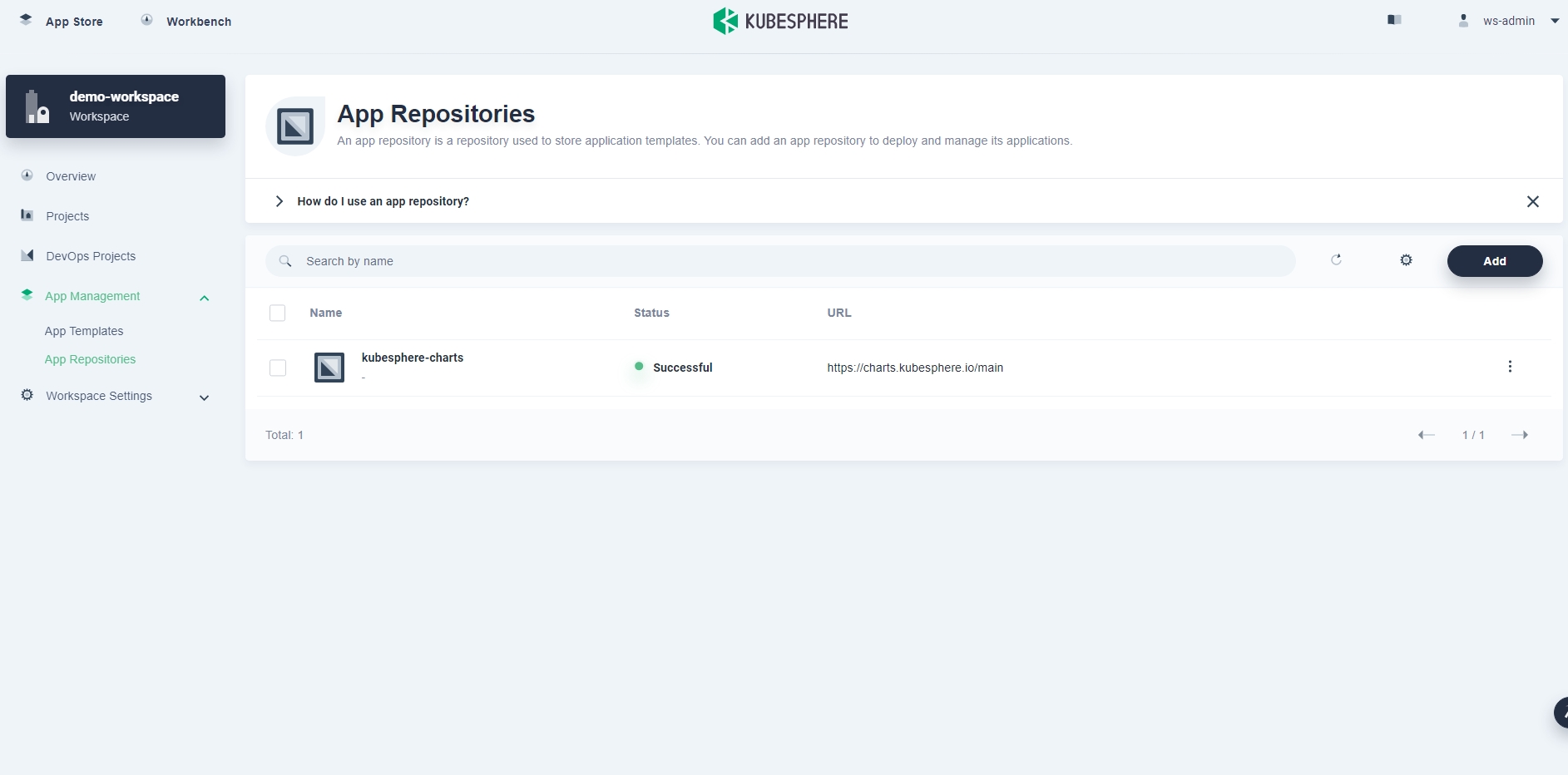

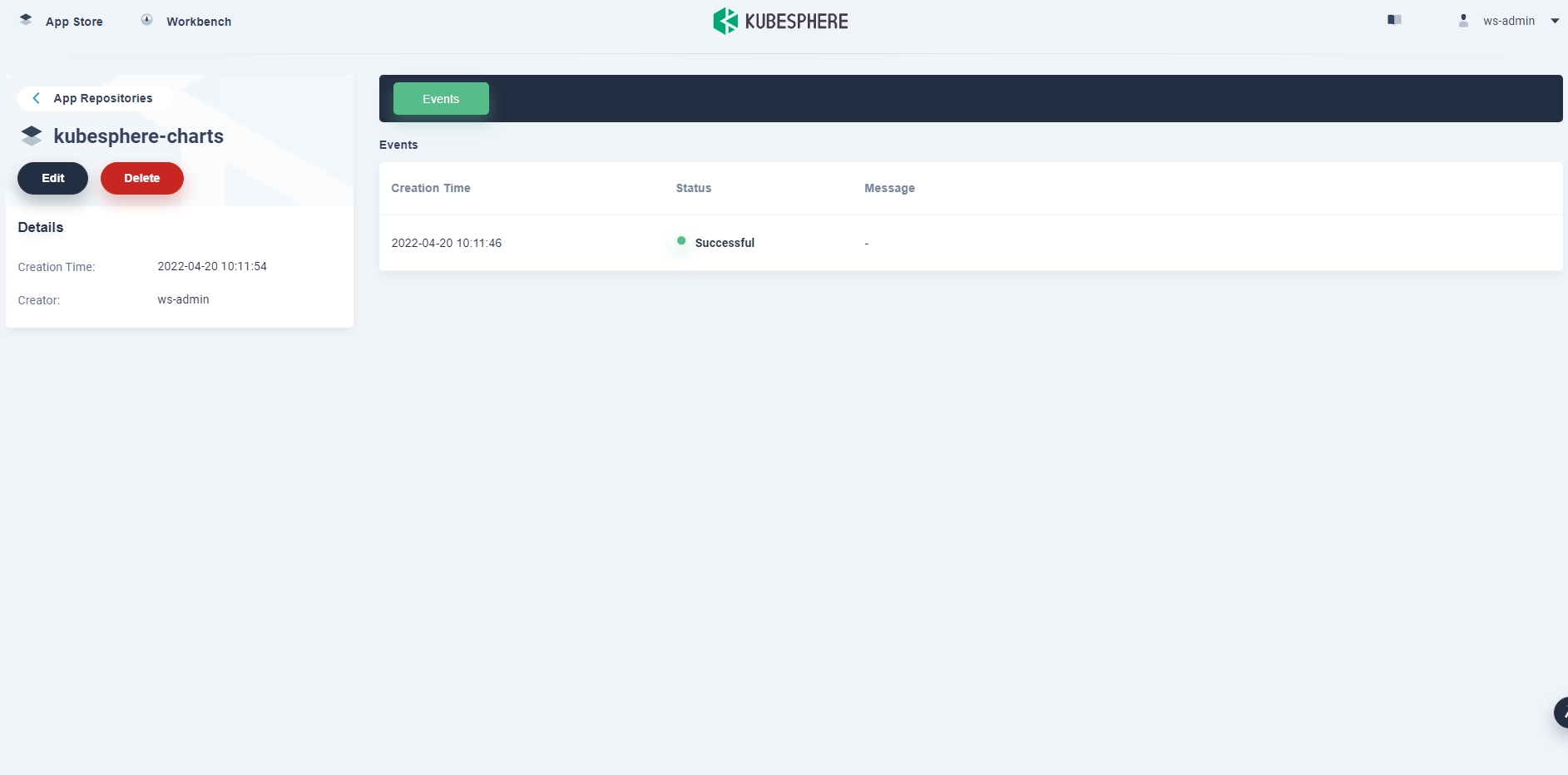

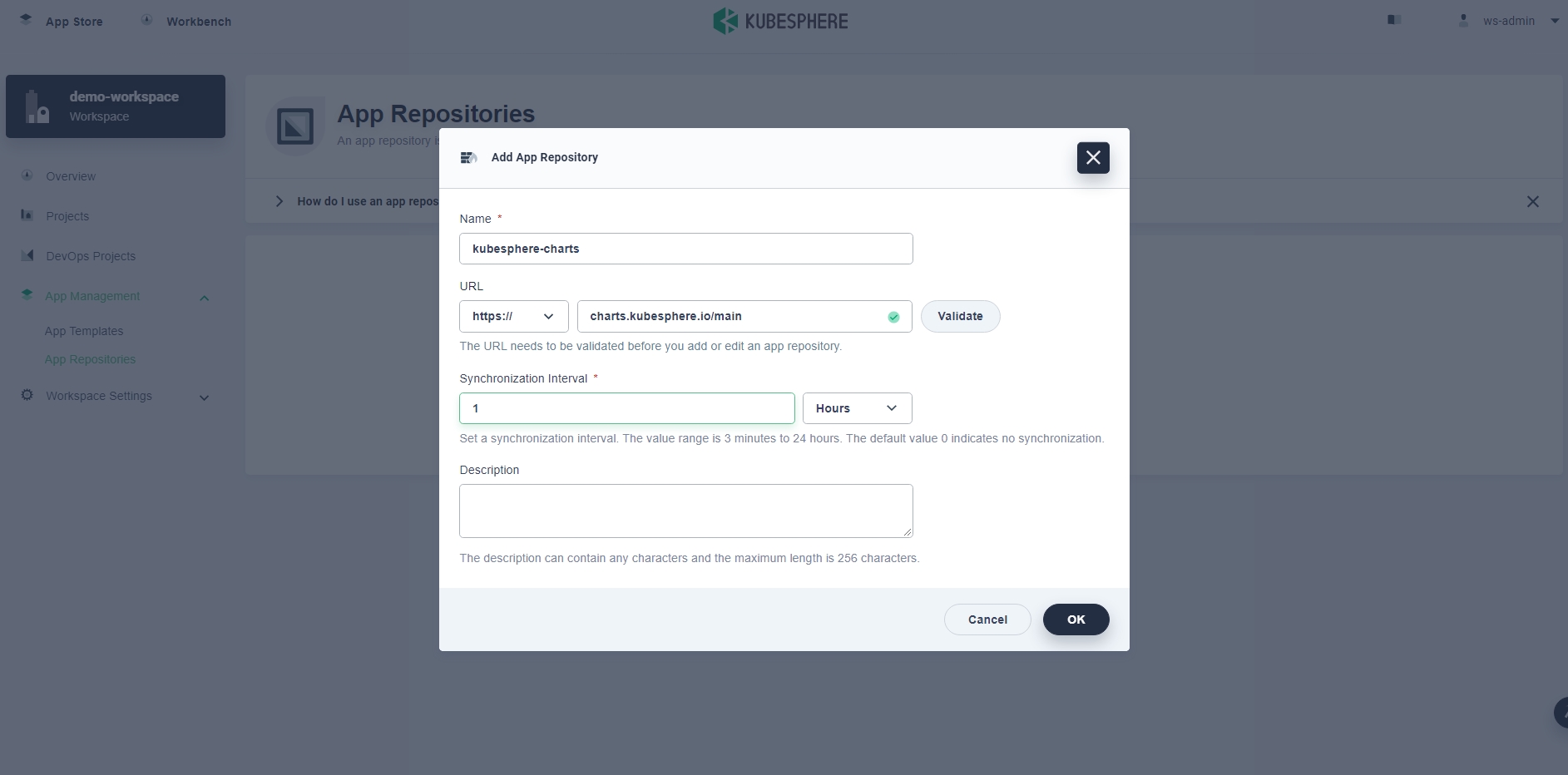

앱 저장소

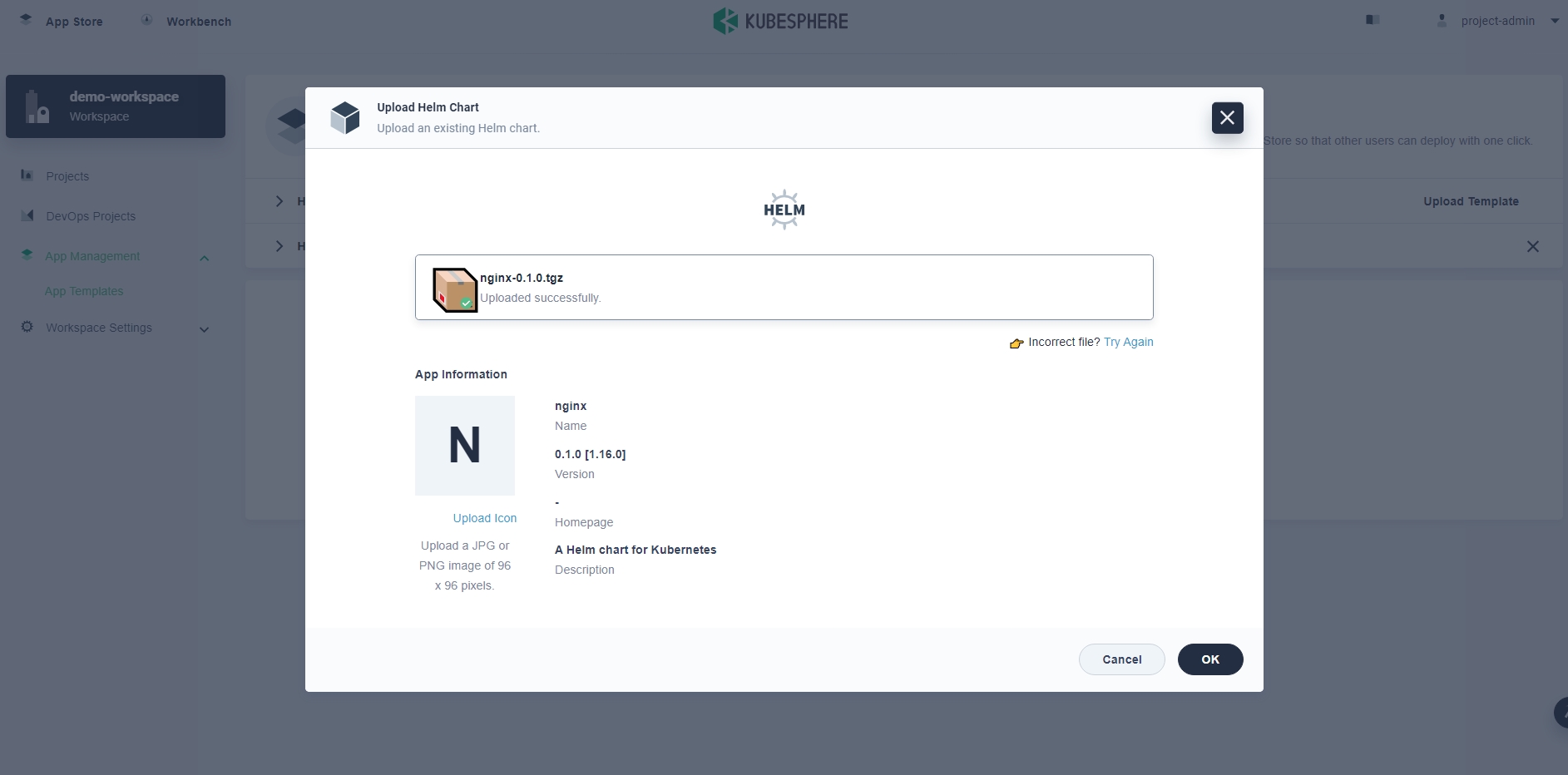

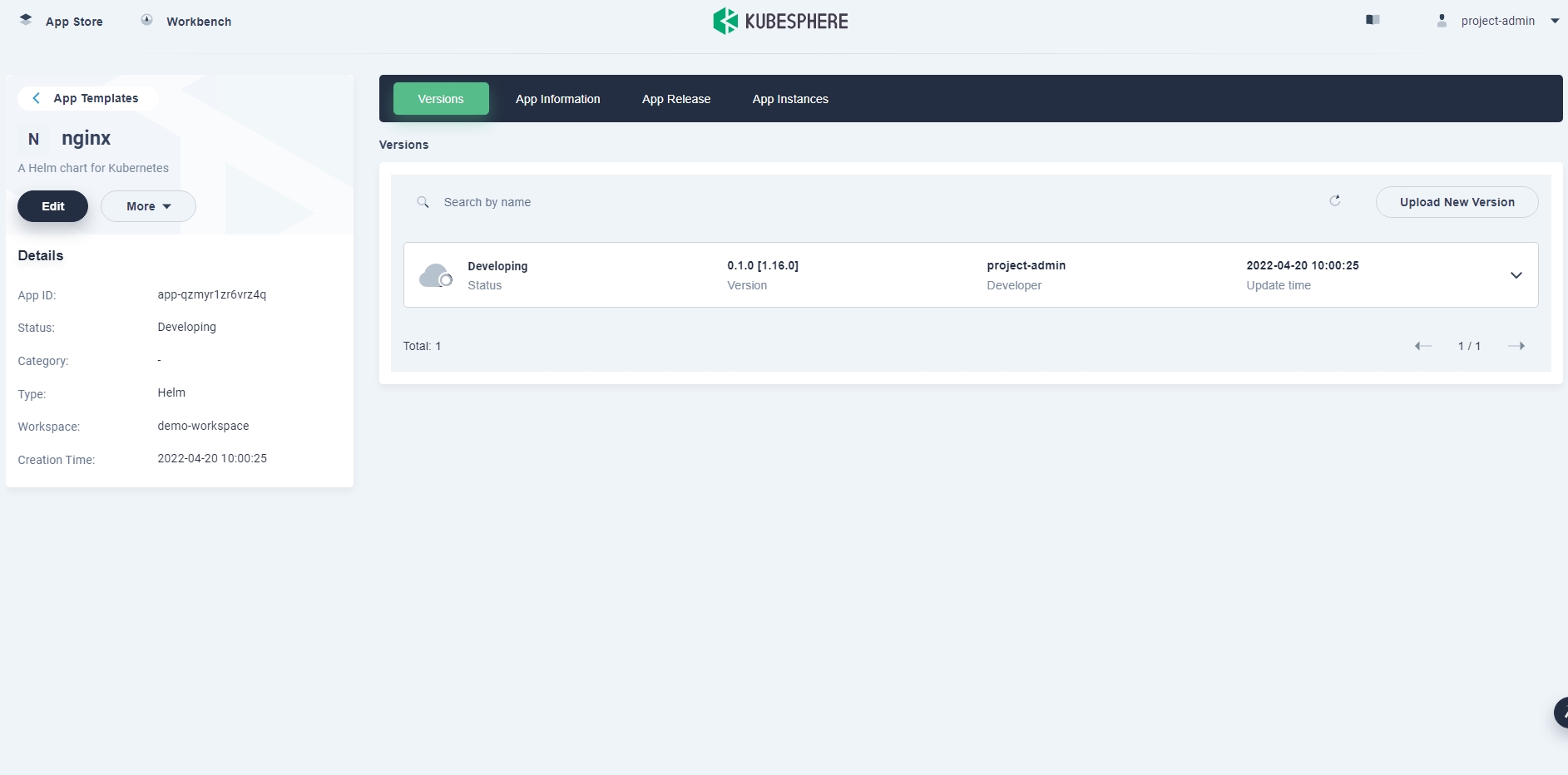

- 헬름 차트 업로드
- 앱 리포지토리
- 테스트 및 개발을 위한 자체 앱 저장소 제공
  - https://github.com/kubesphere/helm-charts

프로젝트

https://kubesphere.io/docs/project-user-guide/
https://kubesphere.io/docs/project-administration/
쿠버네티스의 네임스페이스
- 리소스를 겹치지 않는 구룹으로 구성하는데 사용
여러 테넌트 간에 클러스터 리소스를 나눌 때 논리적 분할 기능
네트워크 격리
컨테이너 제한
- 프로젝트의 리소스 할당량만큼의 CPU, MEMORY 제한
- 쿠버네티스의 Limit Ranges를 이용하여 컨테이너의 리소스 조절
게이트웨이
- 프로젝트 범위의 게이트웨이 제공
- NGINX Ingress controller

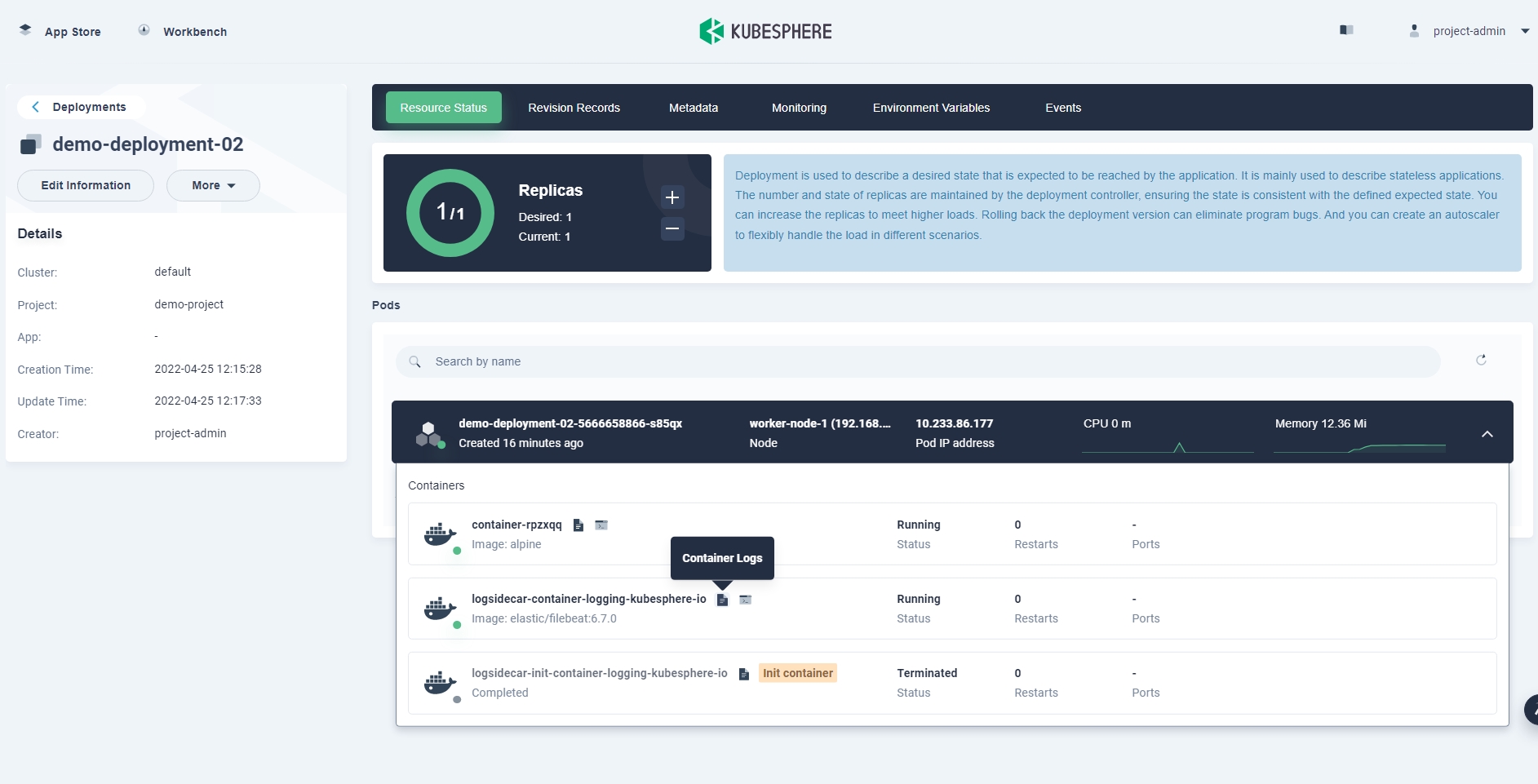

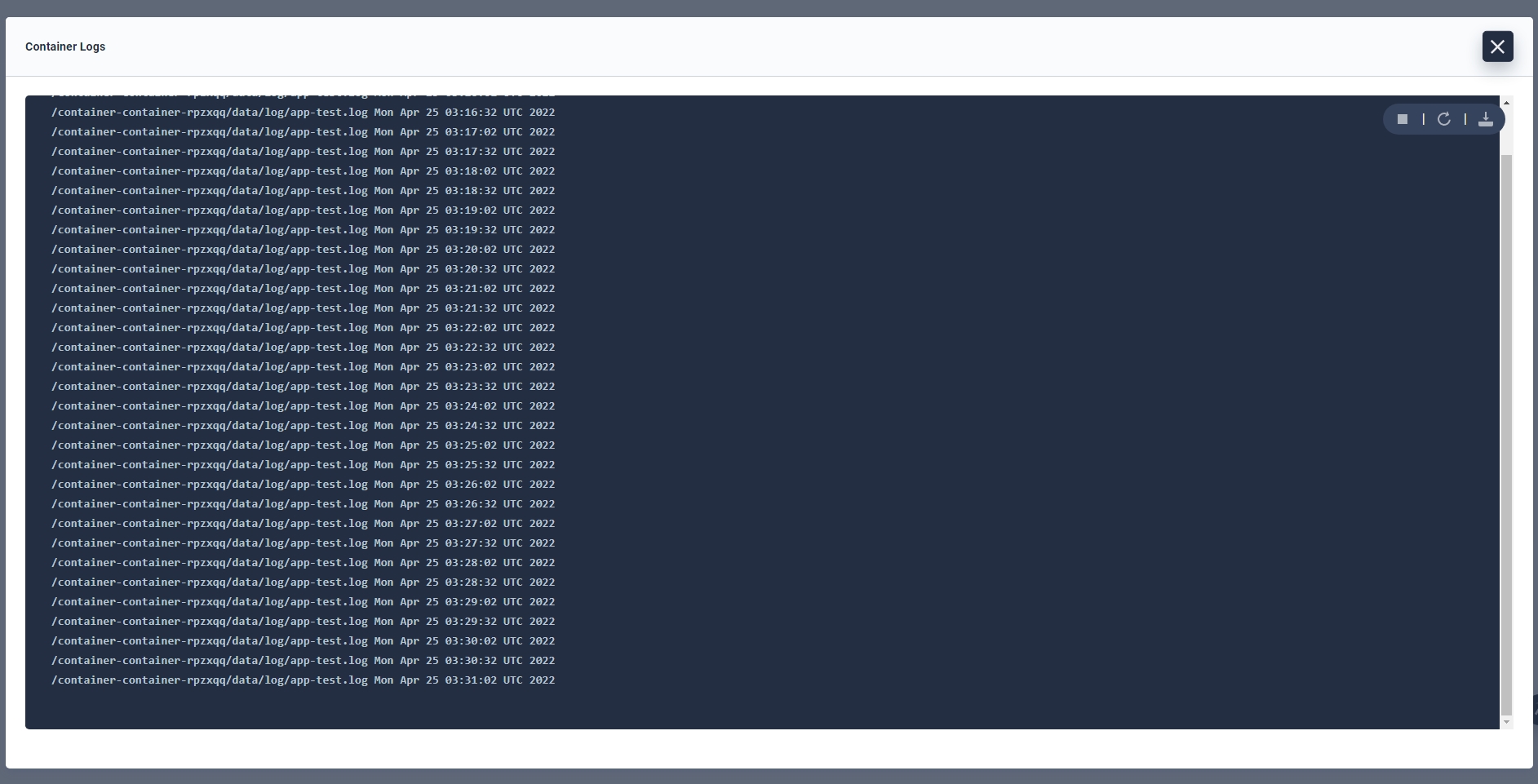

로그 수집
- 운영팀이 통합되고 유연한 방식으로 로그를 수집, 관리, 분석할 수 있도록 여러 로그 수집 방법을 지원
어플리케이션

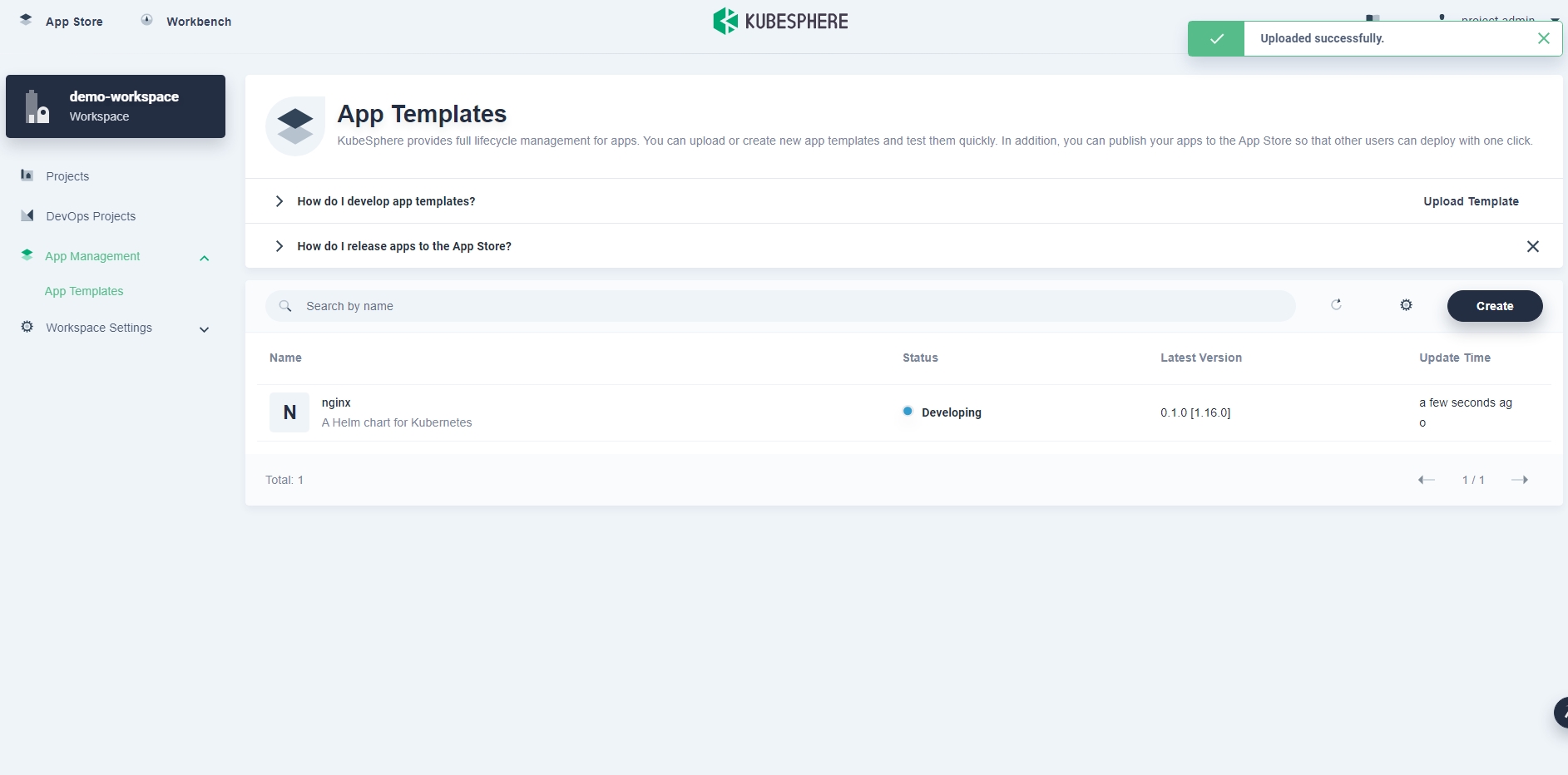

- 앱 템플릿
  - 사용자가 헬름 차트 형식의 앱을 업로드, 제공 및 관리할 수 있는 방법
  - 사용자가 시각화된 방식으로 앱을 배포 및 관리
- 앱 스토어
  - 플랫폼의 공용 앱 저장소
- 마이크로서비스에 대해 하나의 앱으로 관리 가능
어플리케이션 워크로드
- Deployments
- StatefulSets
- DaemonSets
- Services
- Jobs
- CronJobs
- Routes
- Pod Settings
- HPA(Horizontal Pod Autoscaling)
볼륨 관리
- 볼륨
- 스냅샷
Configuration
- Secrets
- ConfigMaps
- Image Registries
- Service Accounts

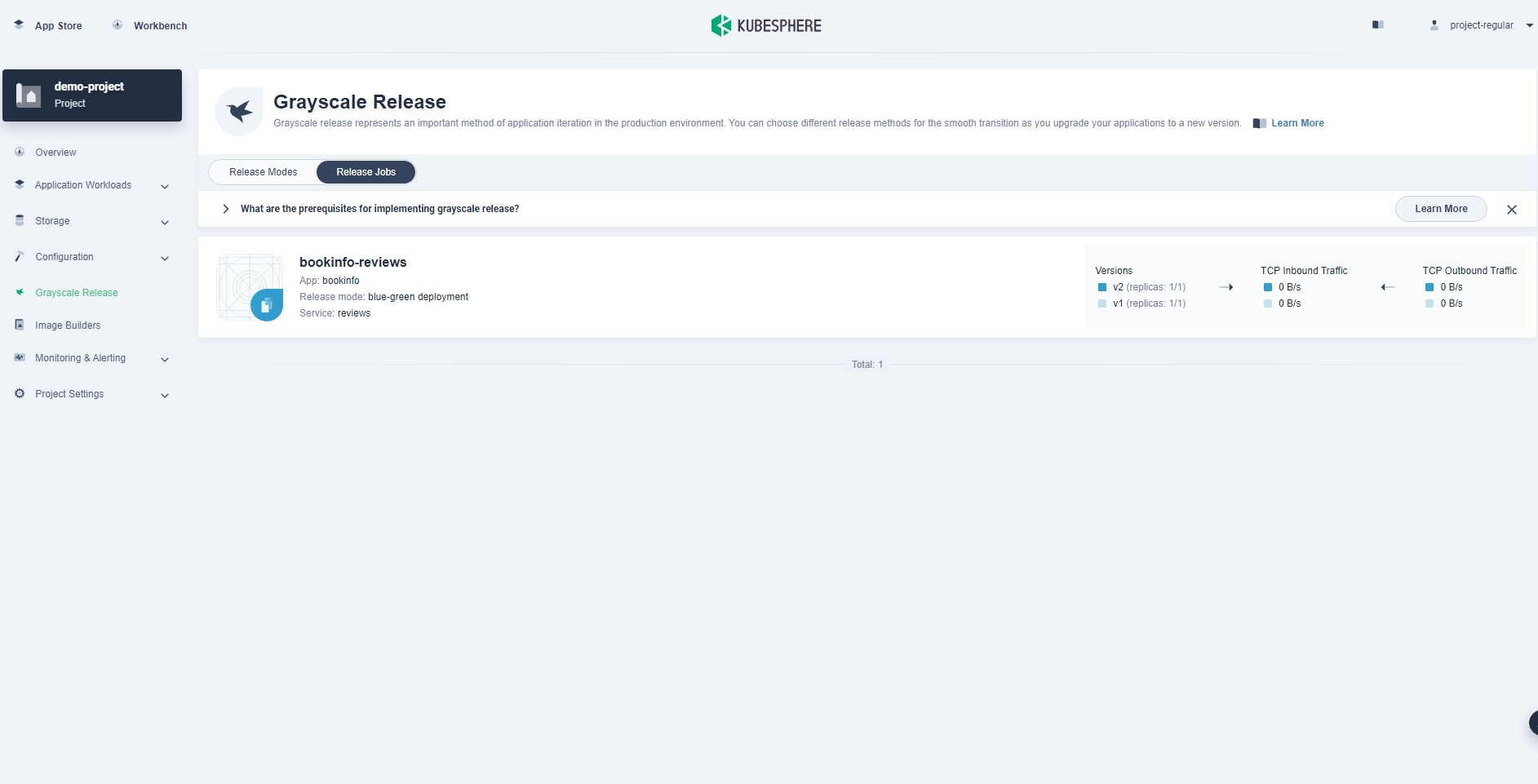

그레이스케일 릴리스
- 어플리케이션 배포 시 원활한 전환을 보장하는 릴리스 방법

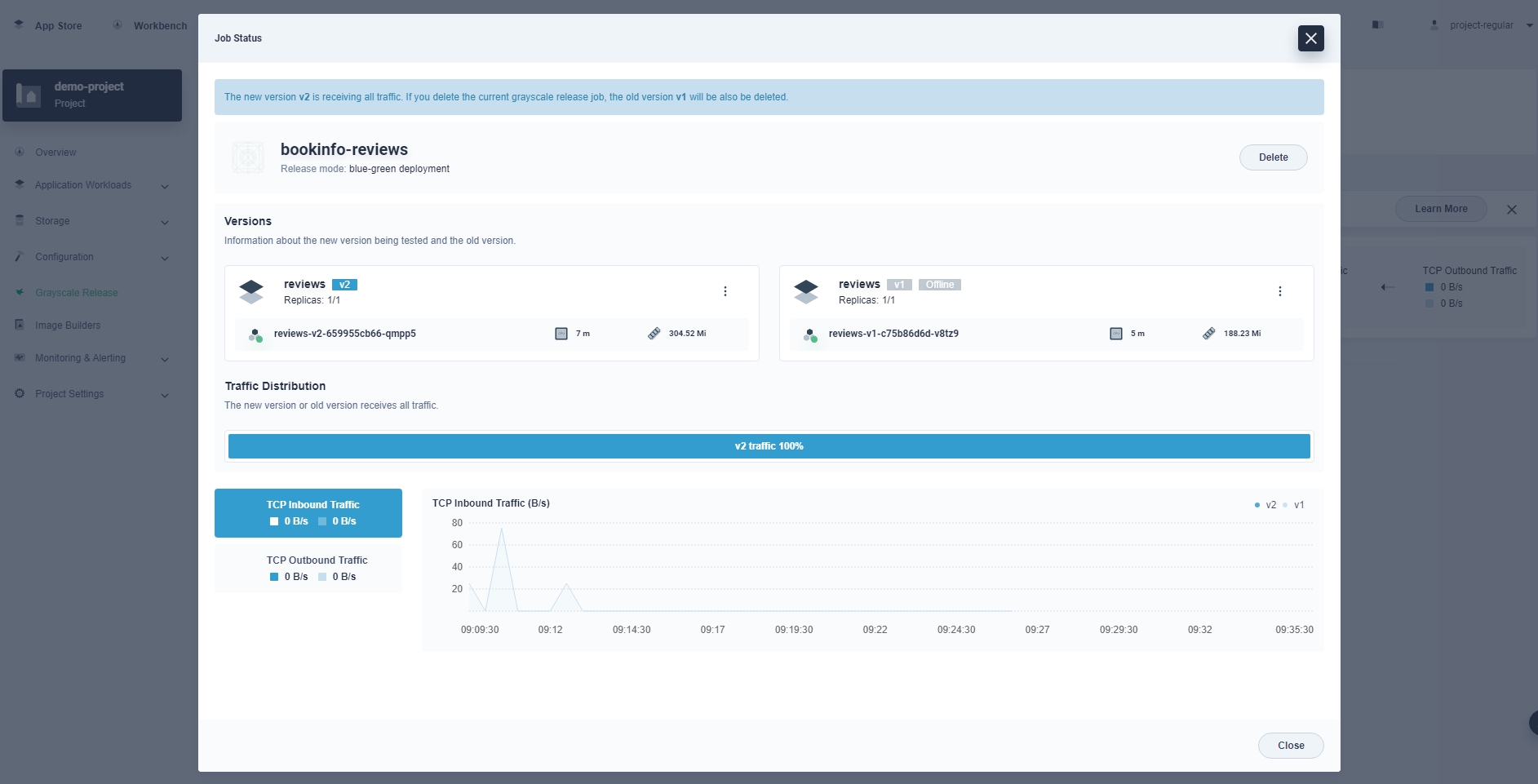

- 블루-그린 배포
  - 다운타임이 없는 배포
  - 이전 버전과 신규 버전을 모두 유지한채 신규 버전으로 라우팅
  - 문제 발생 시 즉시 이전 버전으로 롤백

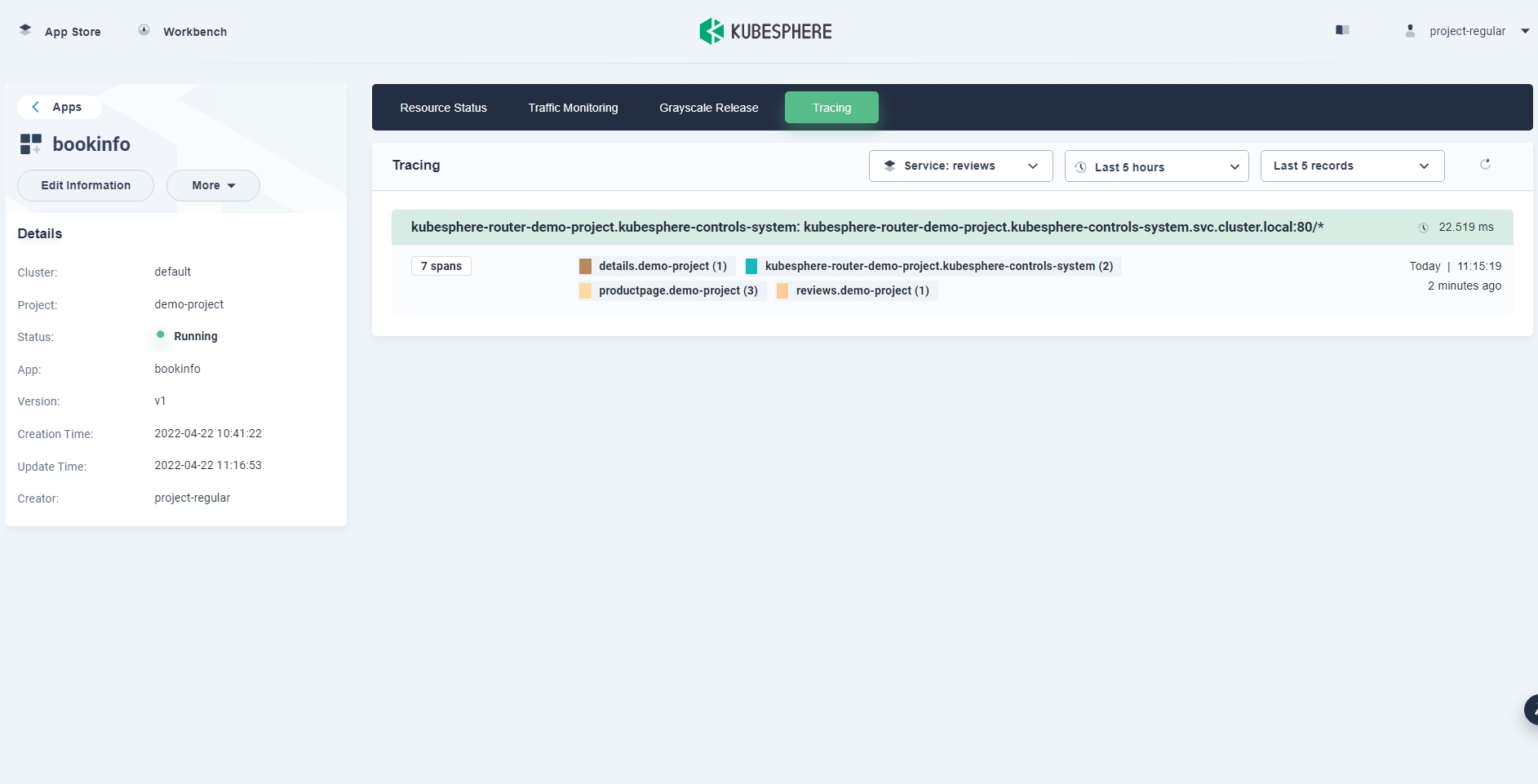

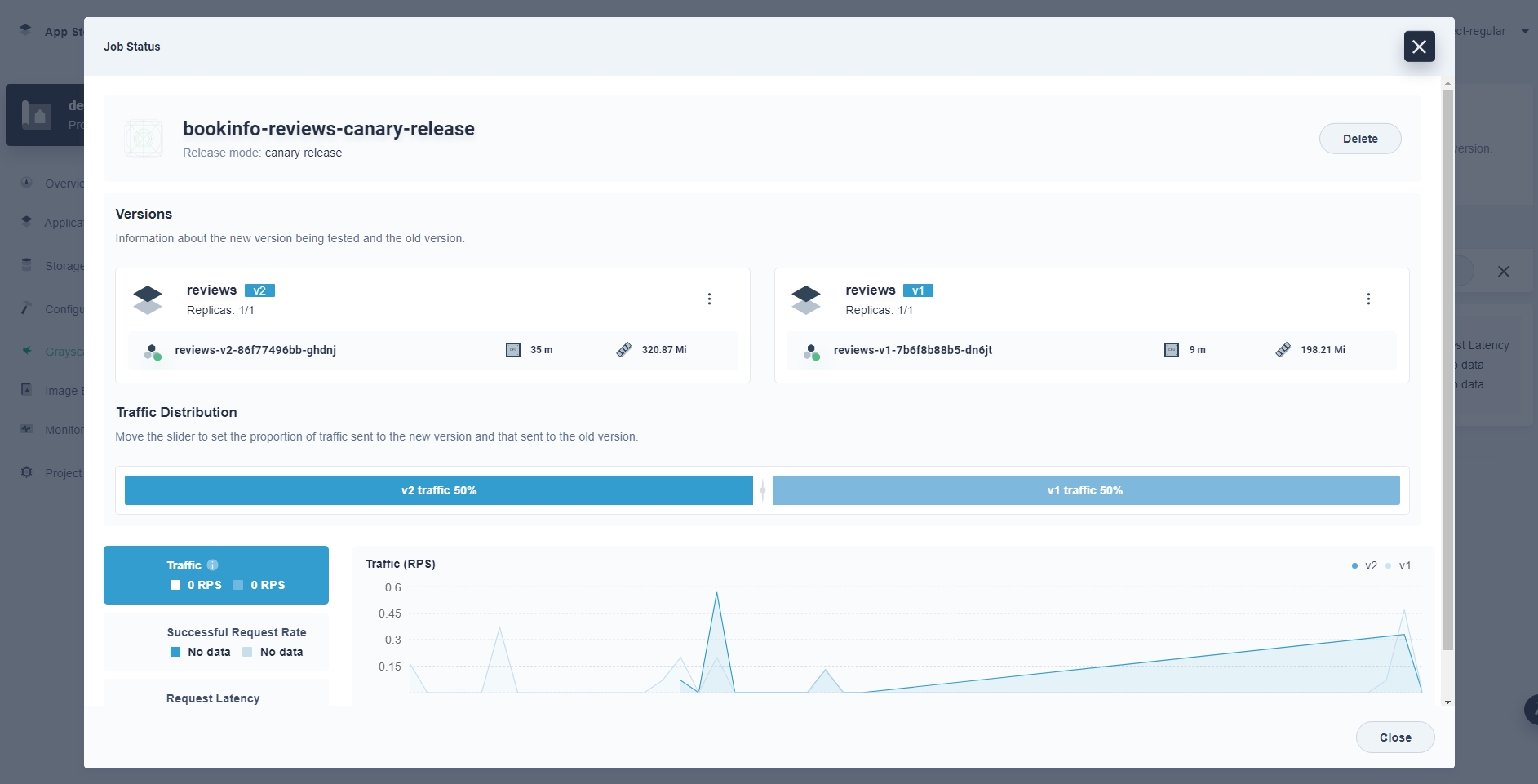

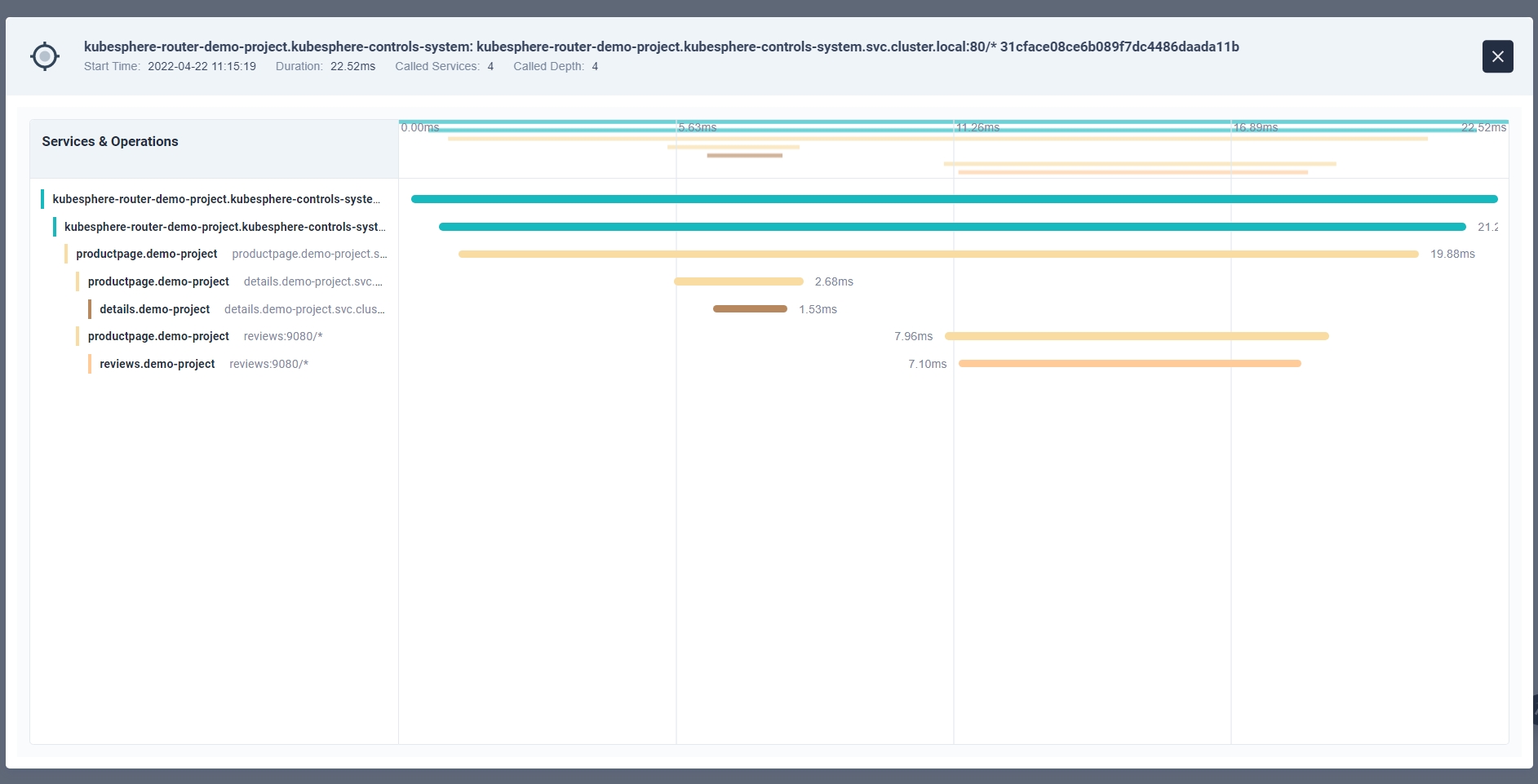

- 카나리 릴리스
  - 트래픽 양을 이전 버전에서 신규 버전으로 점진적으로 늘려가는 방식
  - 영향을 받는 사용자를 국한 시킬 수 있음
  - 서비스의 성능과 안정성을 테스트하는 효율적인 방법
  - 전체 시스템 안정성에 영향을 미치지 않으면서 실제 환경에서 잠재적인 문제 감지

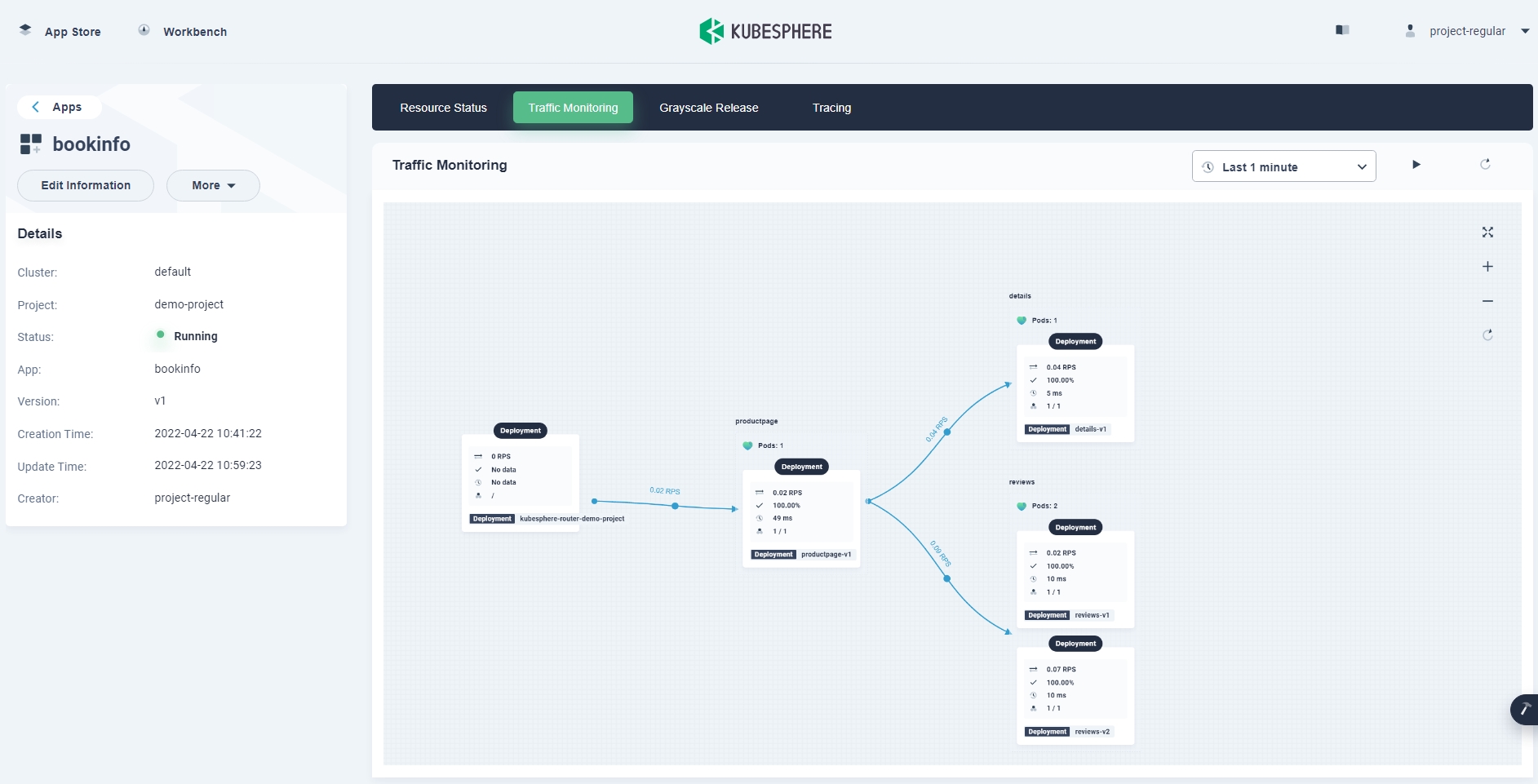

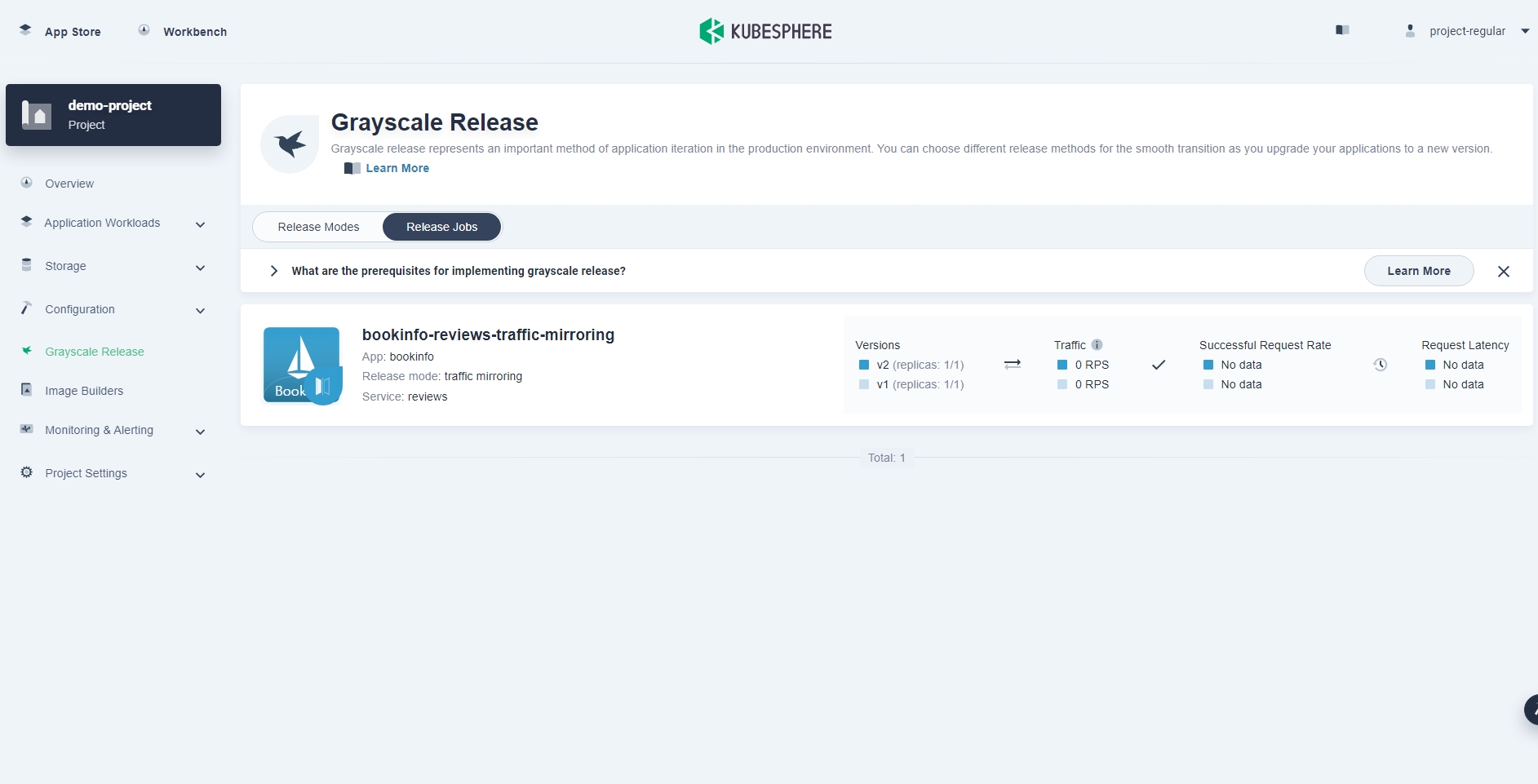

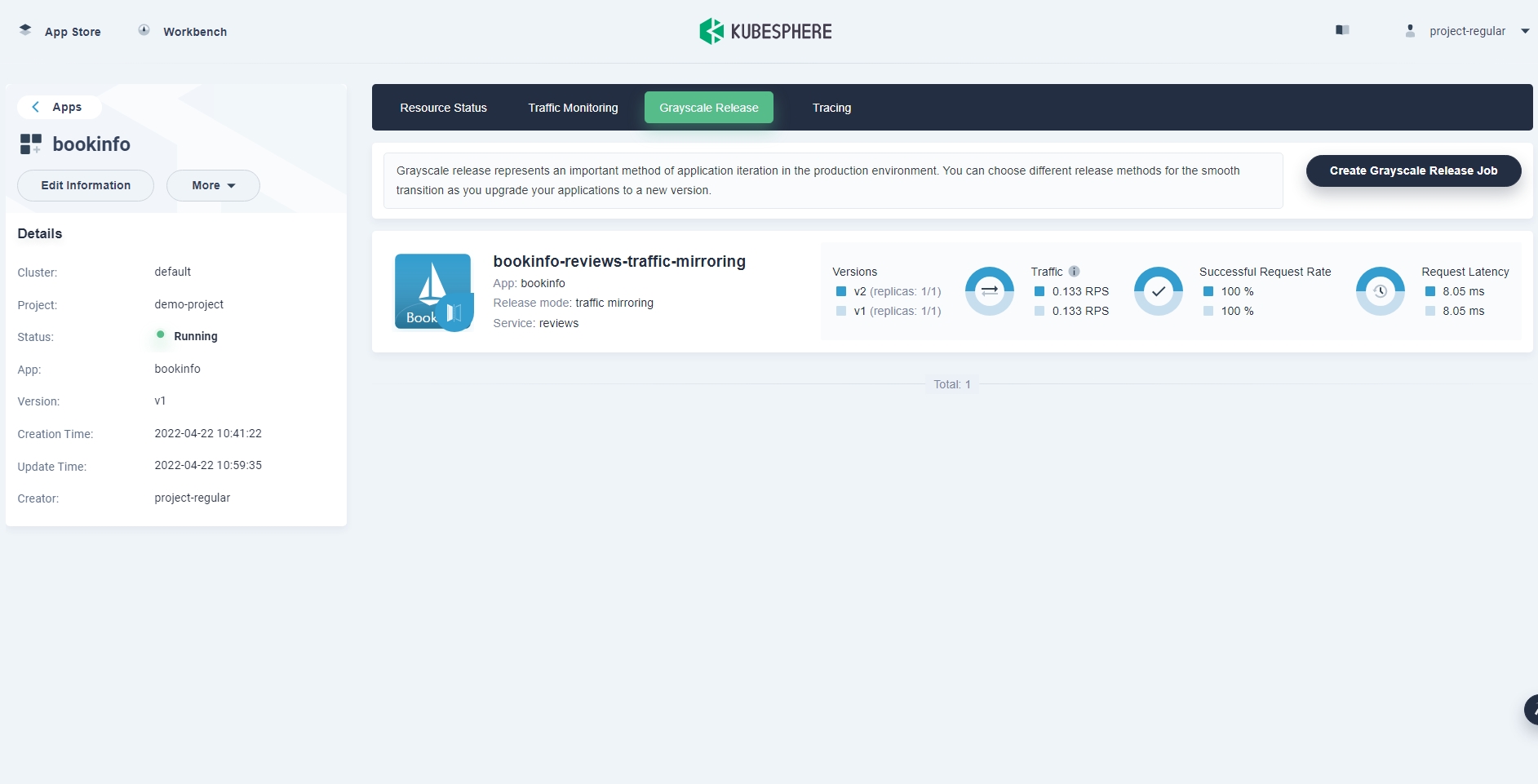

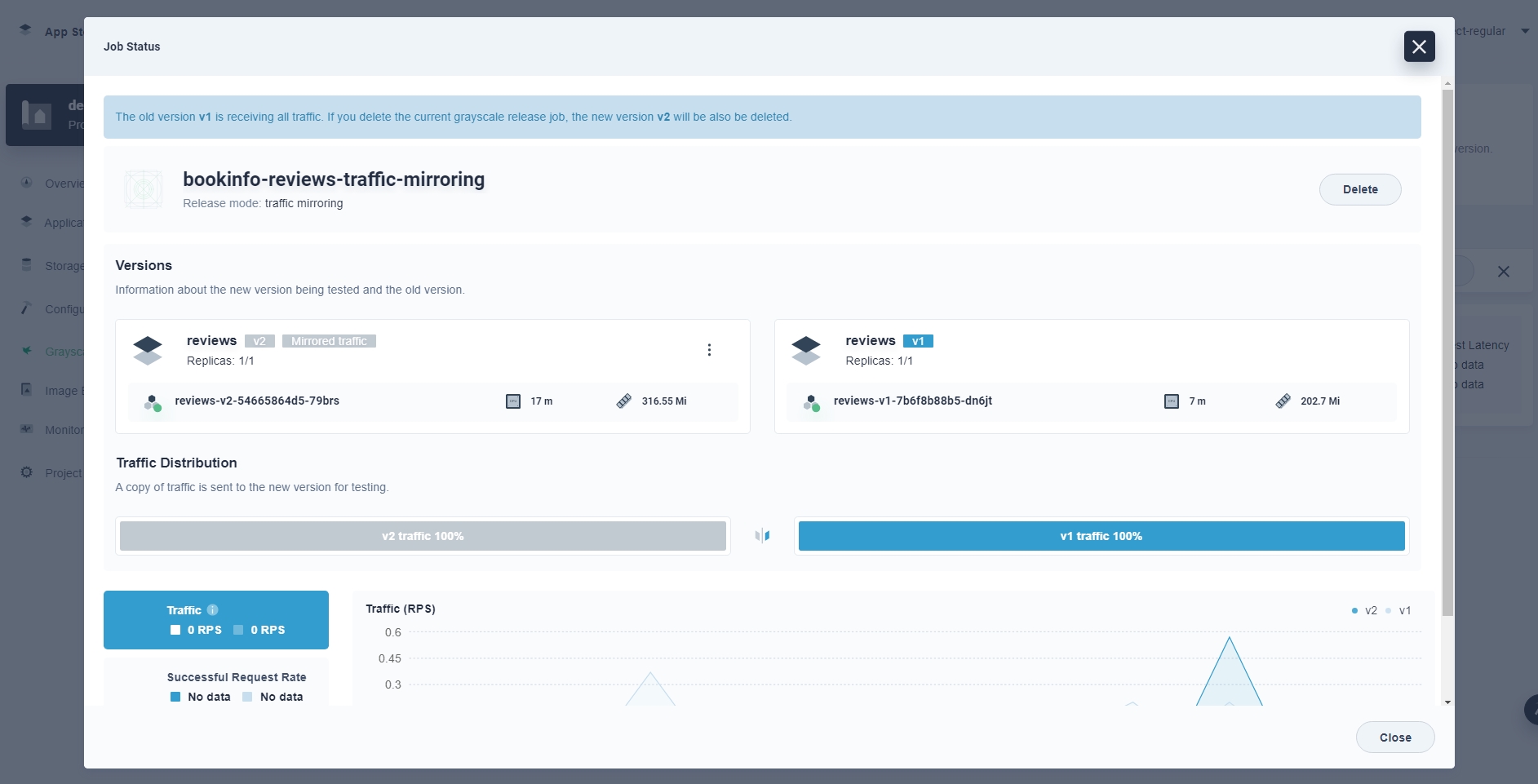

- 트래픽 미러링
  - 트래픽을 복사하여 미러링된 서비스로 전송
Image Builder
- Source-to-Image(S2I)
  - 소스 코드에서 재현 가능한 컨테이너 이미지를 빌드하기 위한 툴킷 및 워크플로우
  - 소스 코드를 컨테이너 이미지에 주입하고 컨테이너가 실행을 위해 해당 소스 코드를 준비하도록 하여 바로 실행할 수 있는 이미지를 생성
  - 이미지를 자동으로 빌드하고 Dockerfile 없이 Kubernetes에 게시
- Binary-to-Image(B2I)
  - Jar, War 및 바이너리 패키지와 같은 바이너리 실행 파일에서 재현 가능한 컨테이너 이미지를 빌드하기 위한 툴킷 및 워크플로우
- S2I Templates
  - 프로젝트를 기반으로 Image Builder 템플릿을 사용자 지정하여 S2I 기능 확장 가능
- Webhooks
  - 코드 저장소에 관련 활동이 있을 때 Image Builder가 자동으로 트리거 되도록 웹훅 구성 가능

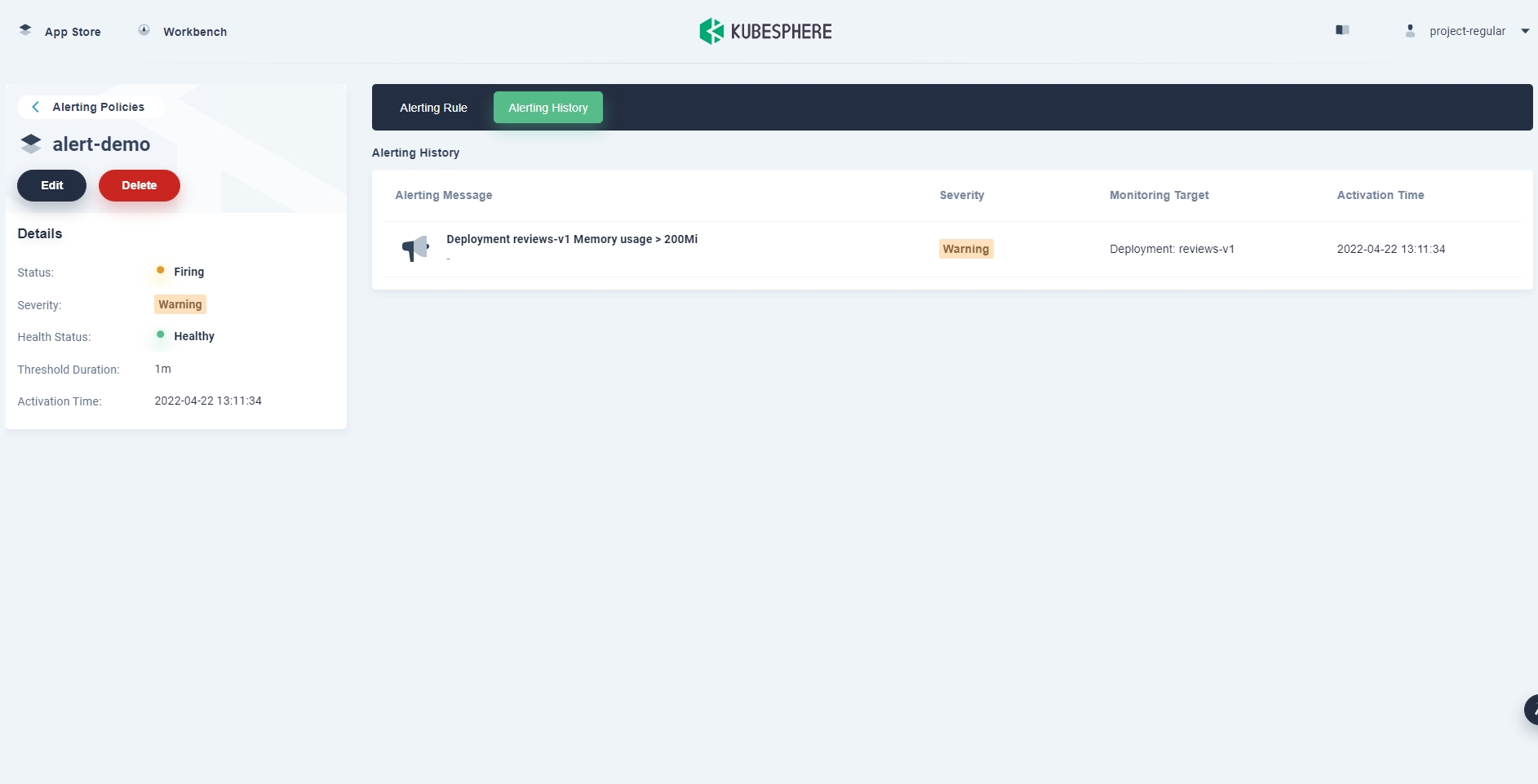

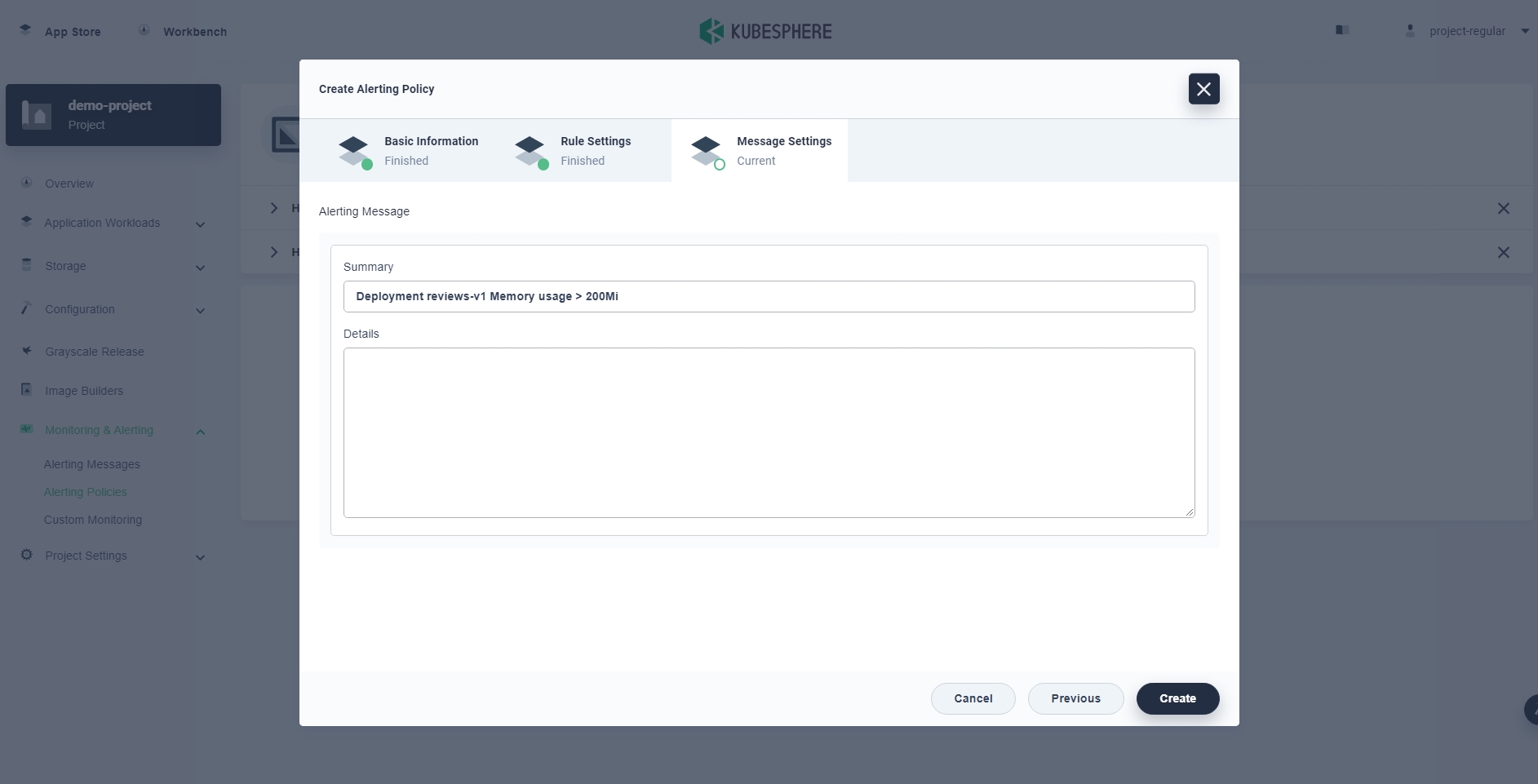

Alerting

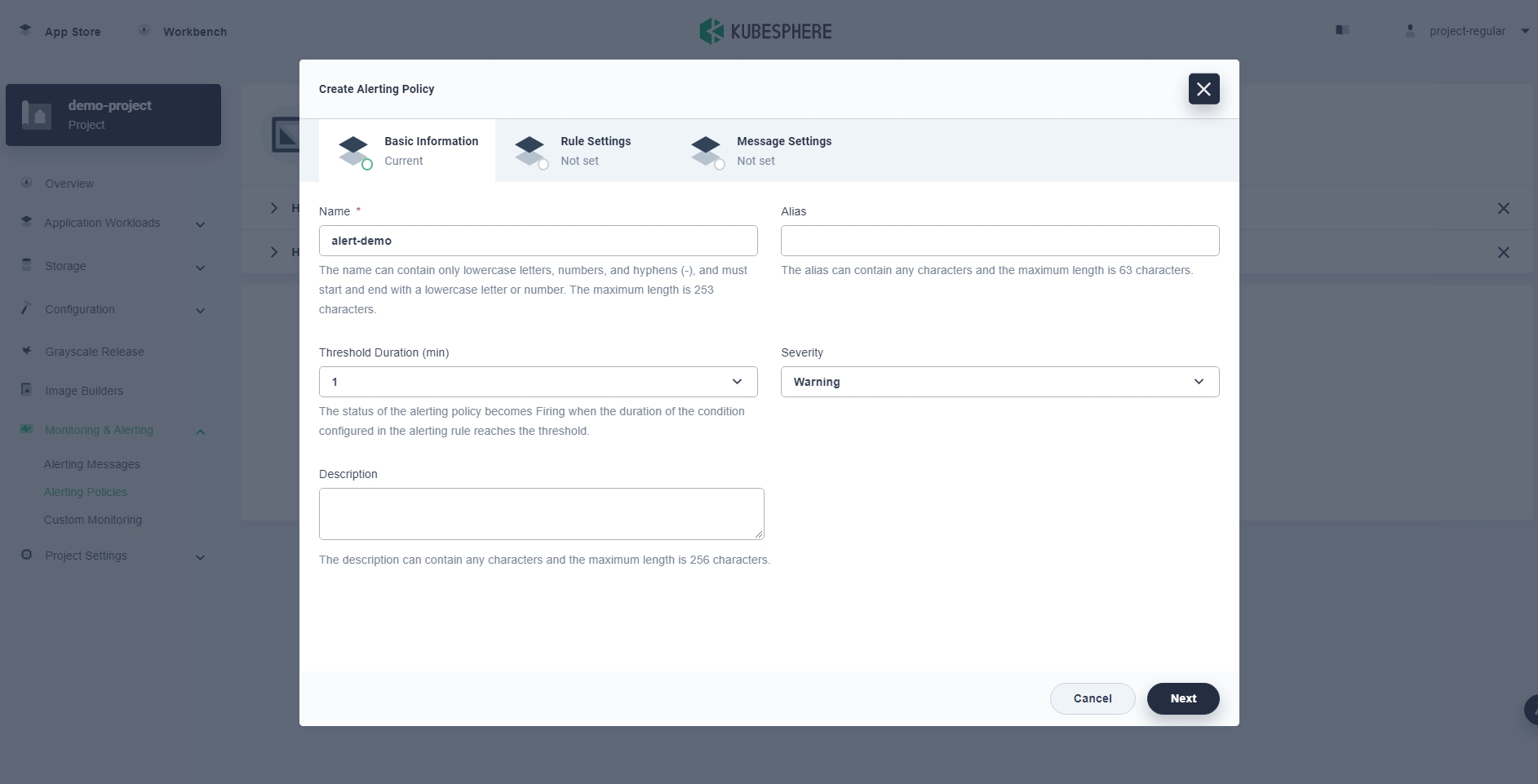

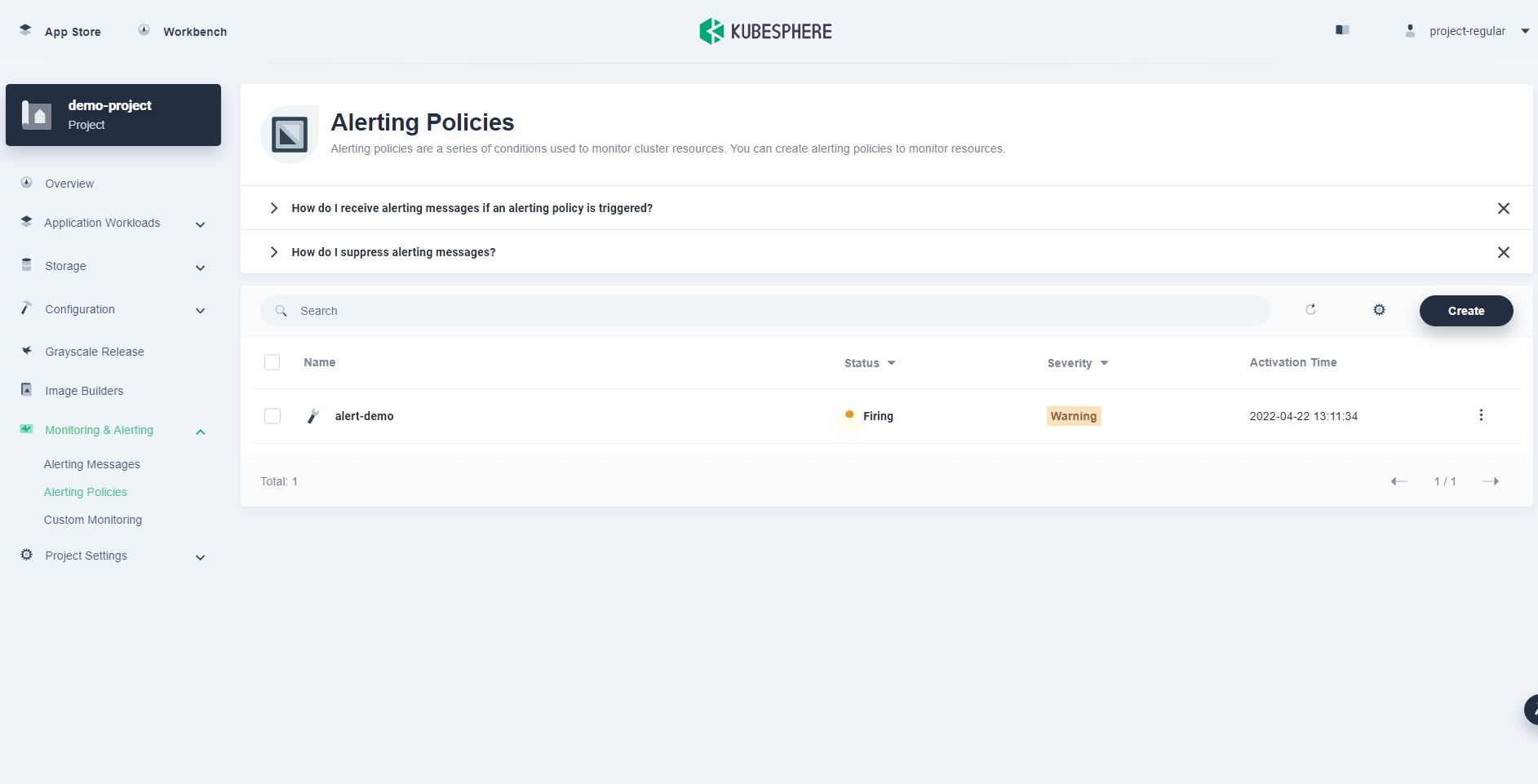

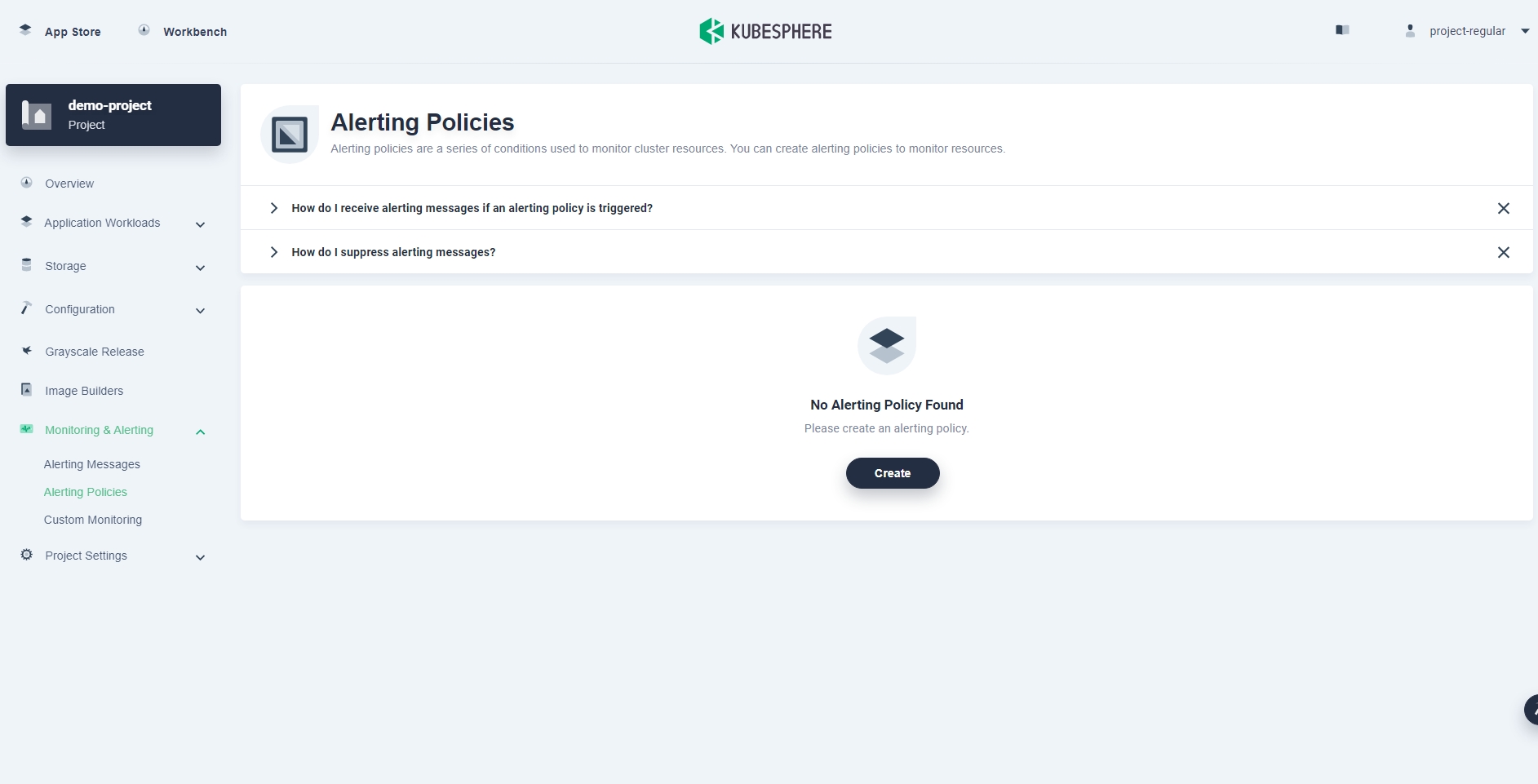

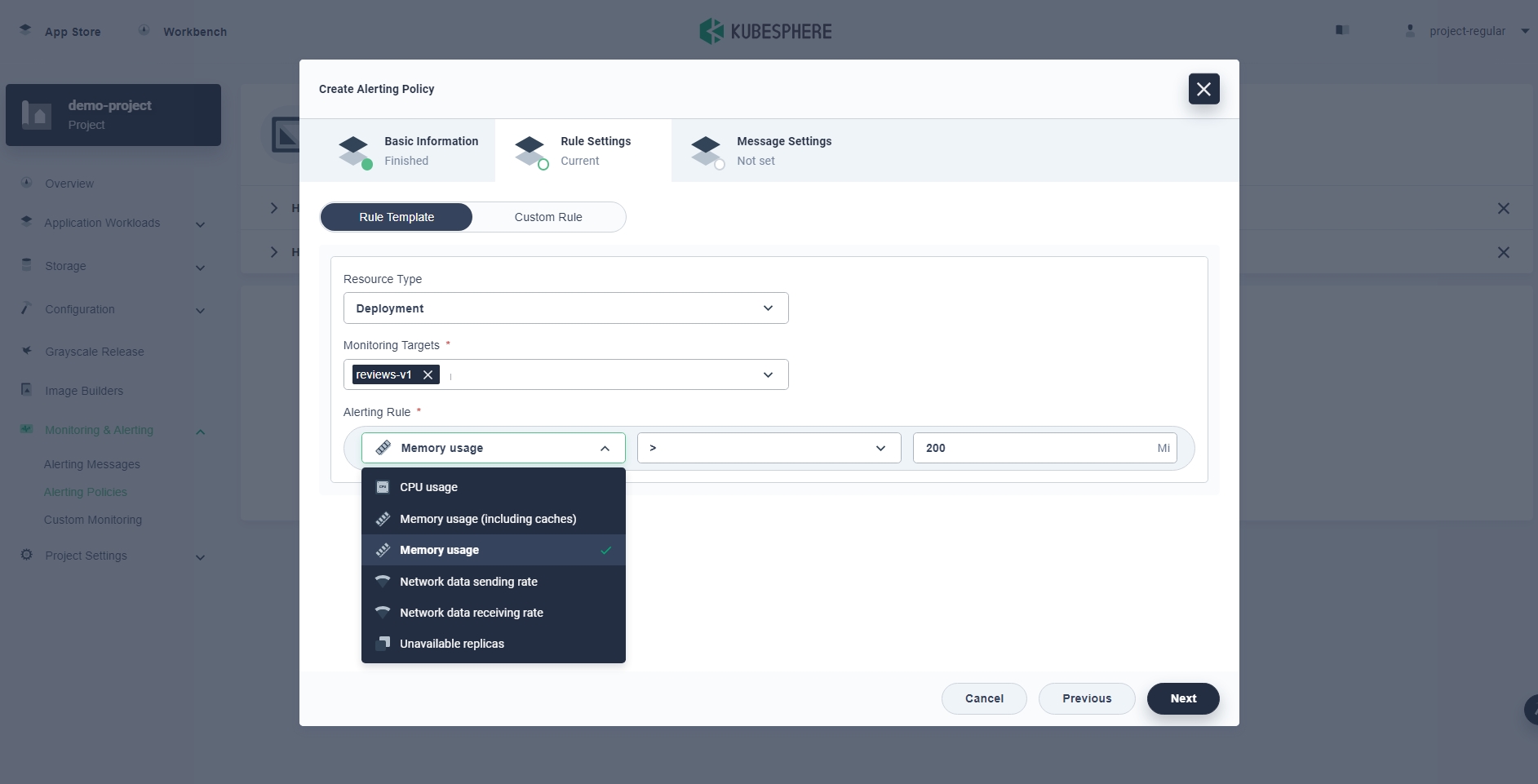

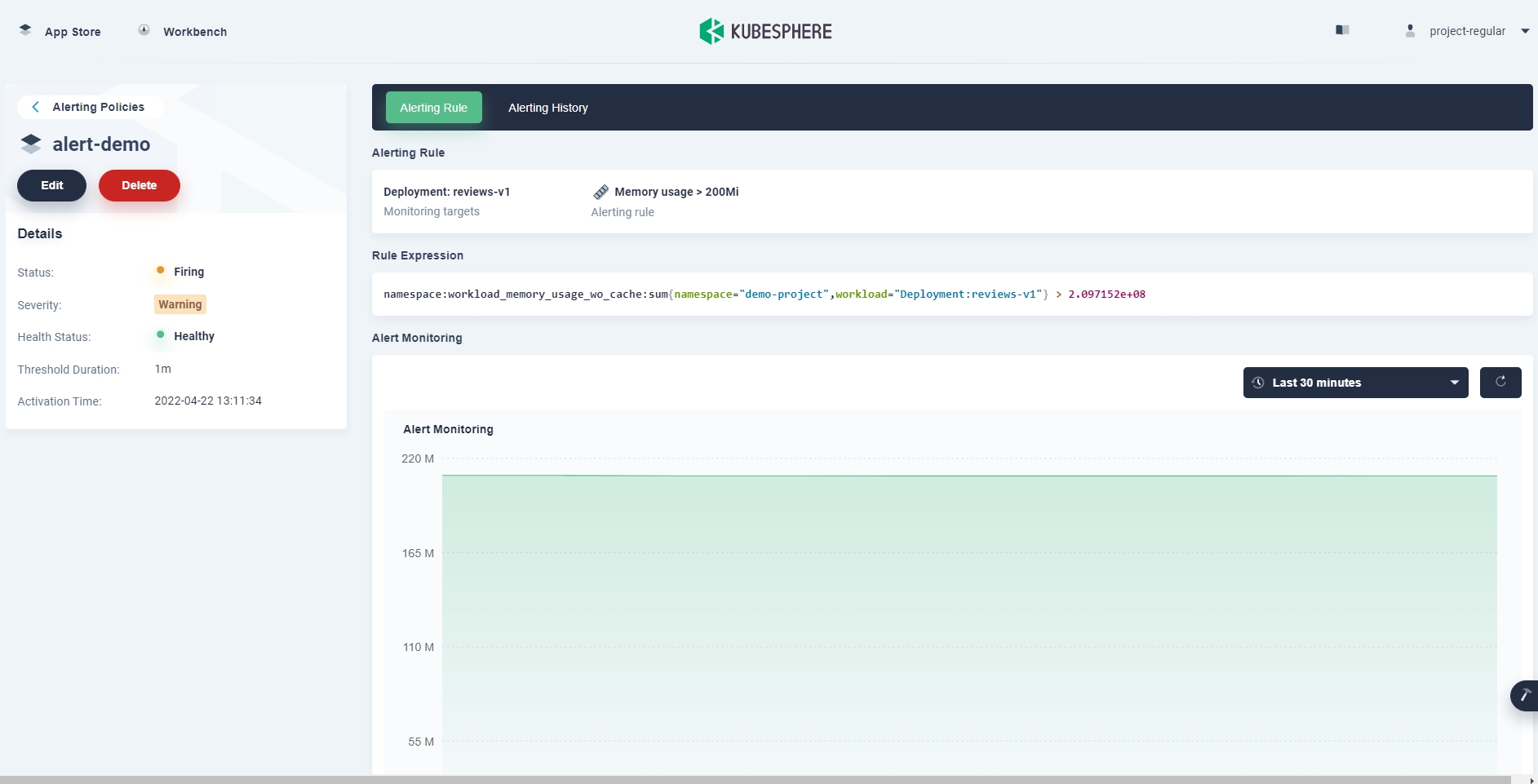

- 경고 정책

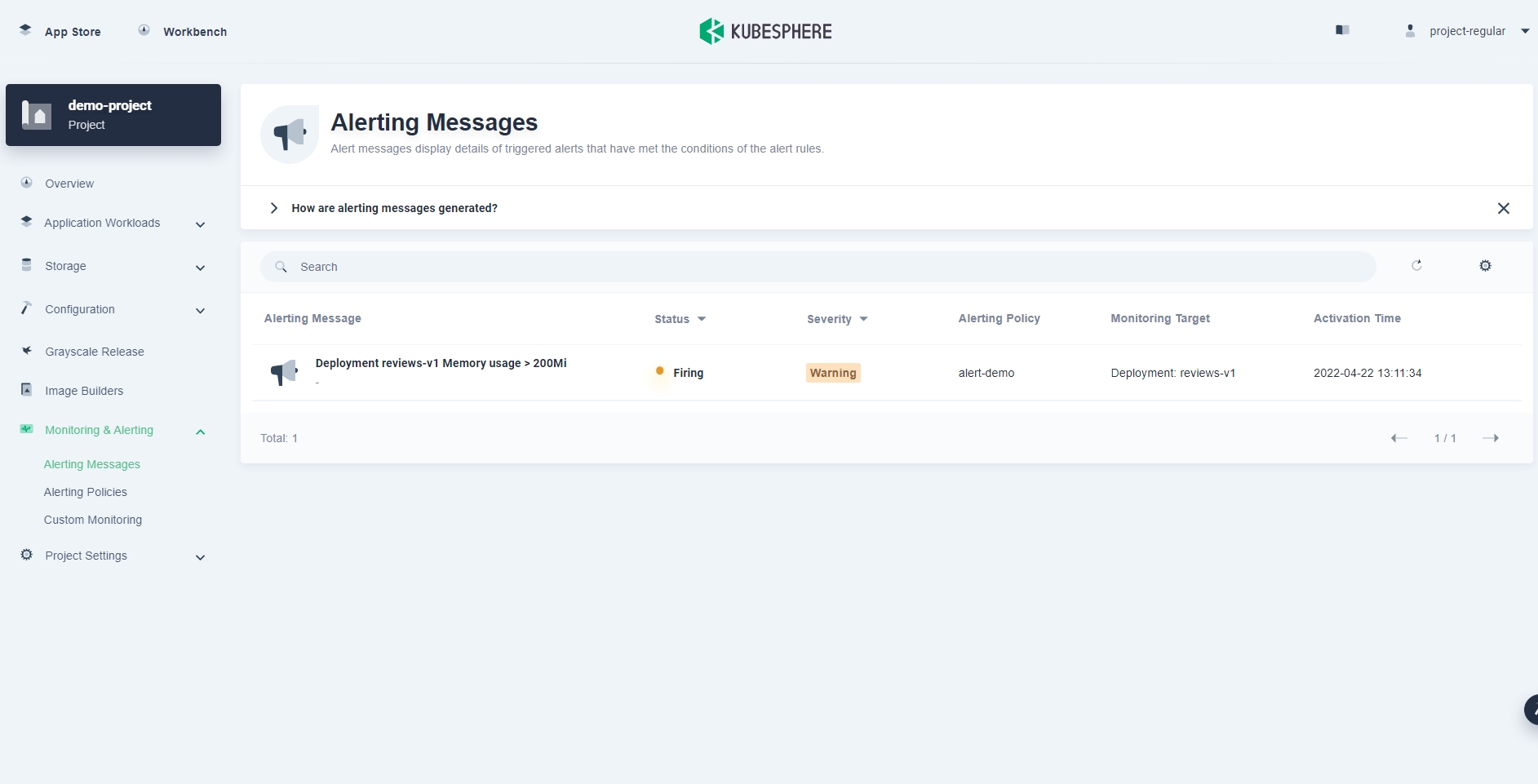

- 경고 메세지

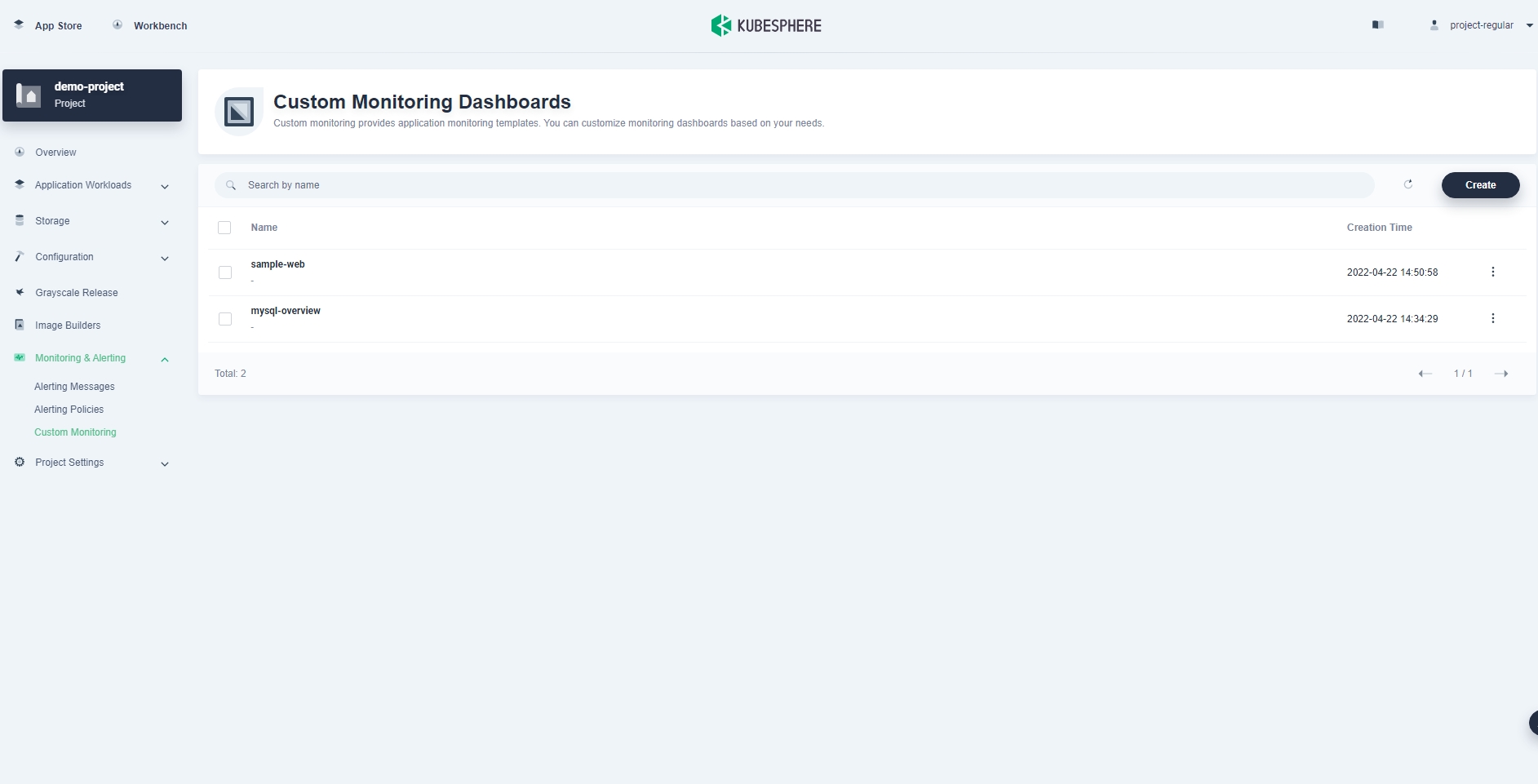

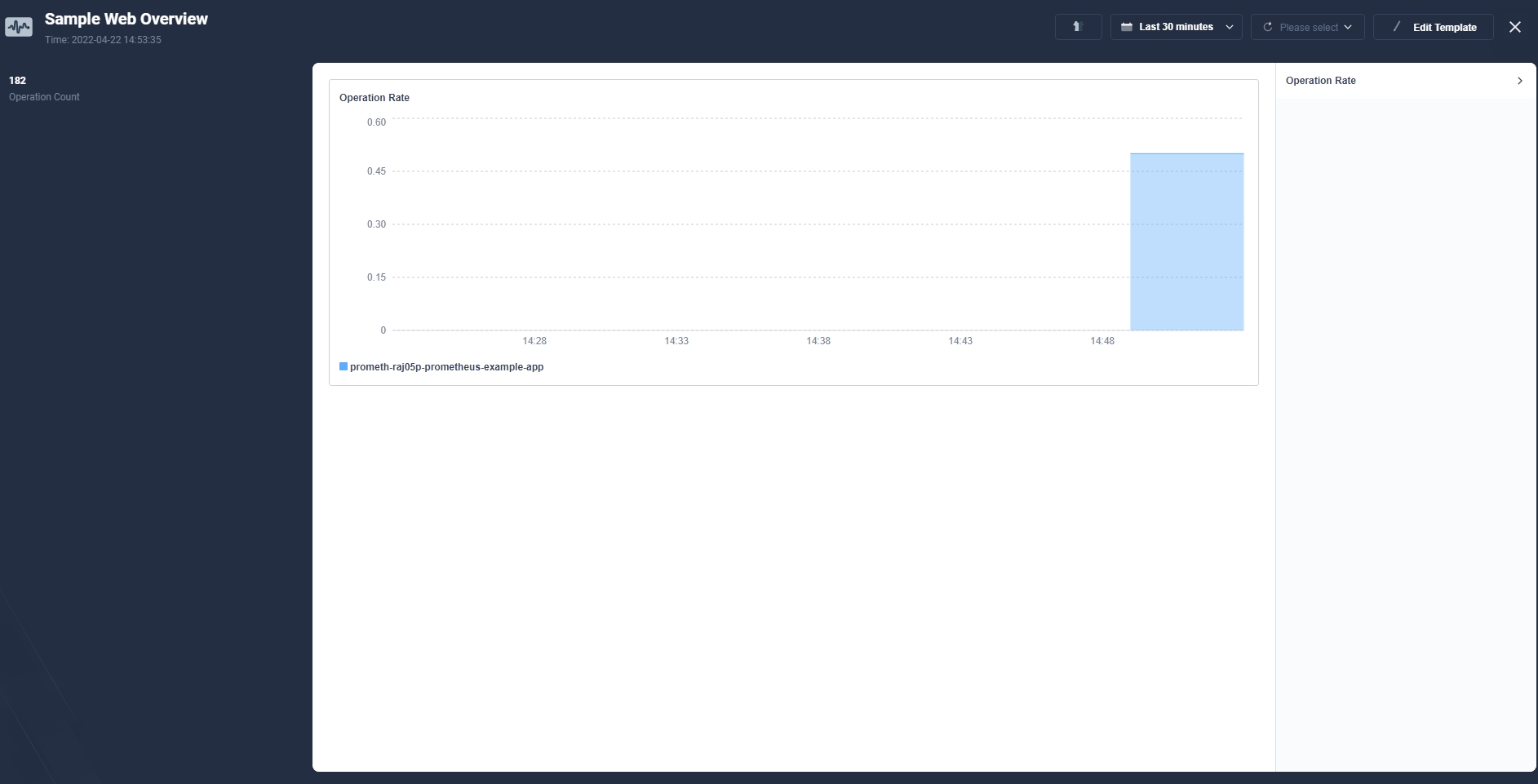

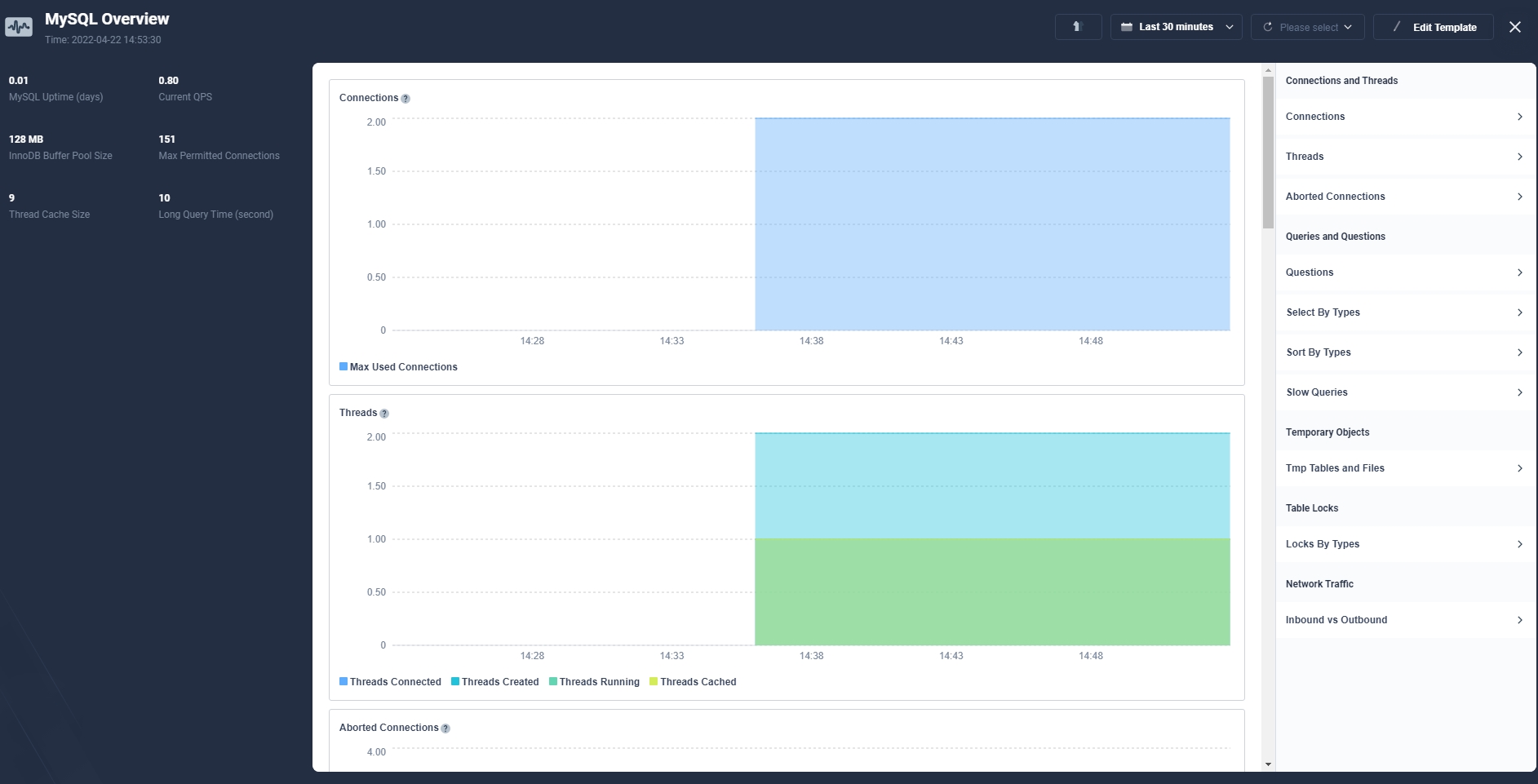

Custom Application Monitoring
- 사용자 어플리케이션의 메트릭을 모니터링하고 시각화 가능

DevOps

https://kubesphere.io/docs/devops-user-guide/
Kubernetes 클러스터에서 CI/CD 작업 및 관련 워크로드를 배포하고 관리
기능
- 액세스 제어가 있는 CI/CD 파이프라인을 위한 독립 DevOps 프로젝트
- 복잡한 Jenkins 구성 없이 즉시 사용 가능한 DevOps 기능
- 빠른 이미지 전달을 위한 Source-to-Image(S2I) 및 Binary-to-Image(B2I)
- 여러 코드 저장소를 지원하는 일관된 사용자 경험을 위한 Jenkinsfile 기반 파이프라인
- 학습 곡선이 낮은 파이프라인을 생성하기 위한 그래픽 편집 패널
- 코드 품질 검사를 위한 SonarQube 와 같은 강력한 도구 통합 메커니즘

액세스 제어 및 계정 관리

https://kubesphere.io/docs/access-control-and-account-management/
멀티테넌시
- 과제
  - 테넌트 별 리소스와 데이터의 논리적 혹은 물리적 혹은 논리적/물리적인 격리
  - 테넌트 별 감사 로그
워크스페이스
- 가장 작은 테넌트 단위
- 워크스페이스를 통해 사용자는 클러스터 및 프로젝트 간에 리소스 공유
- 사용자를 플랫폼 관리자로 지정하여 클러스터를 관리하거나 워크스페이스에 추가하여 프로젝트에 협력
논리적 격리
- Kubernetes와 유사하게 RBAC를 사용하여 사용자에게 부여된 권한을 관리
네트워크 격리
- 워크스페이스 및 프로젝트에 대한 네트워크 격리 가능

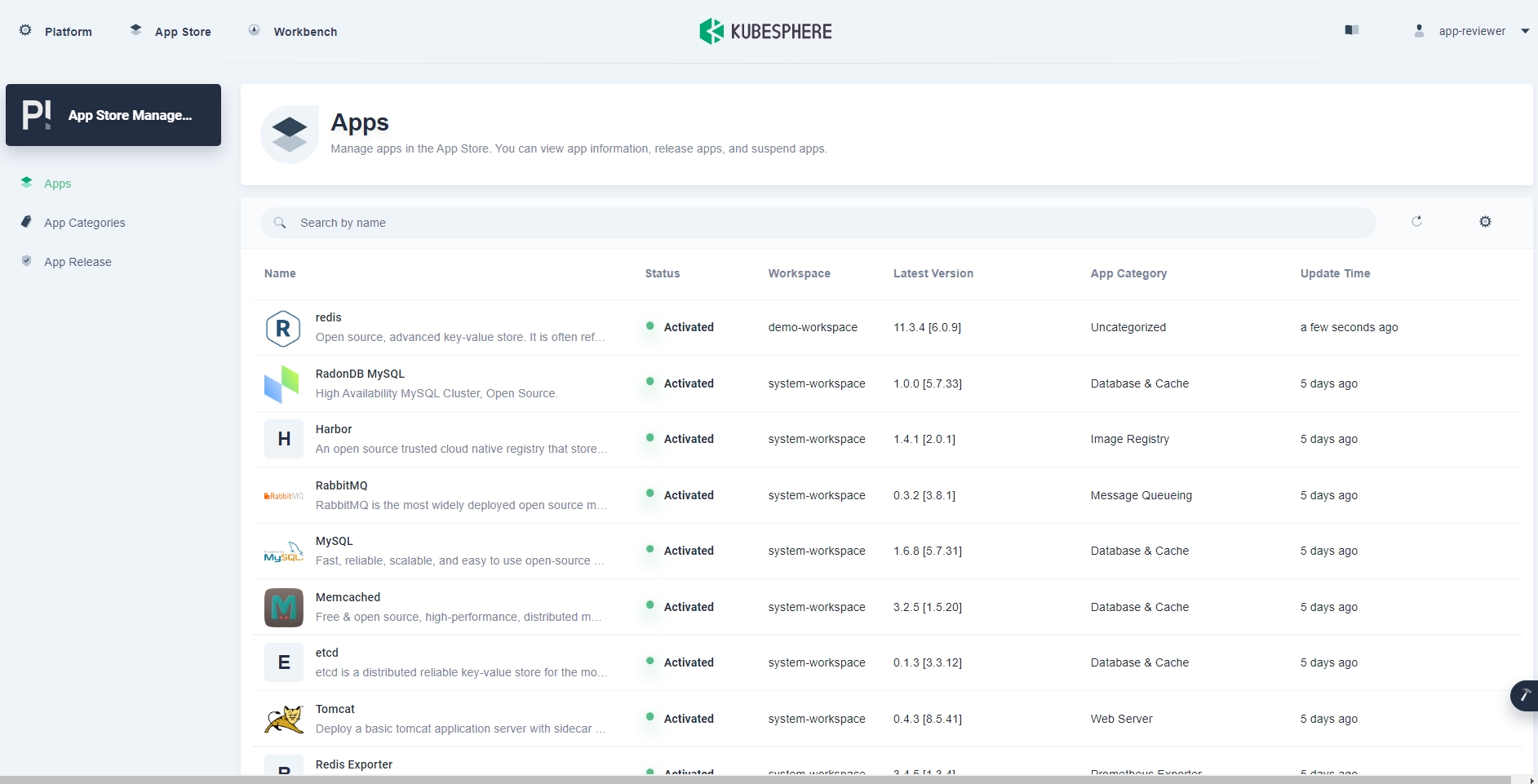

앱 스토어

https://kubesphere.io/docs/application-store/
멀티 클라우드 어플리케이션 관리 플랫폼인 OpenPitrix로 구동
사용자에게 엔터프라이즈급 컨테이너화된 솔루션을 제공
앱 템플릿을 통해 자체 앱 업로드 가능
테넌트가 원하는 앱을 선택할 수 있도록 어플리케이션 도구 역할을 하는 앱 리포지토리를 추가 가능
어플리케이션 수명 주기 관리
- 두가지 종류의 어플리케이션 배포 지원
  - Template-Based Apps
  - Composed Apps

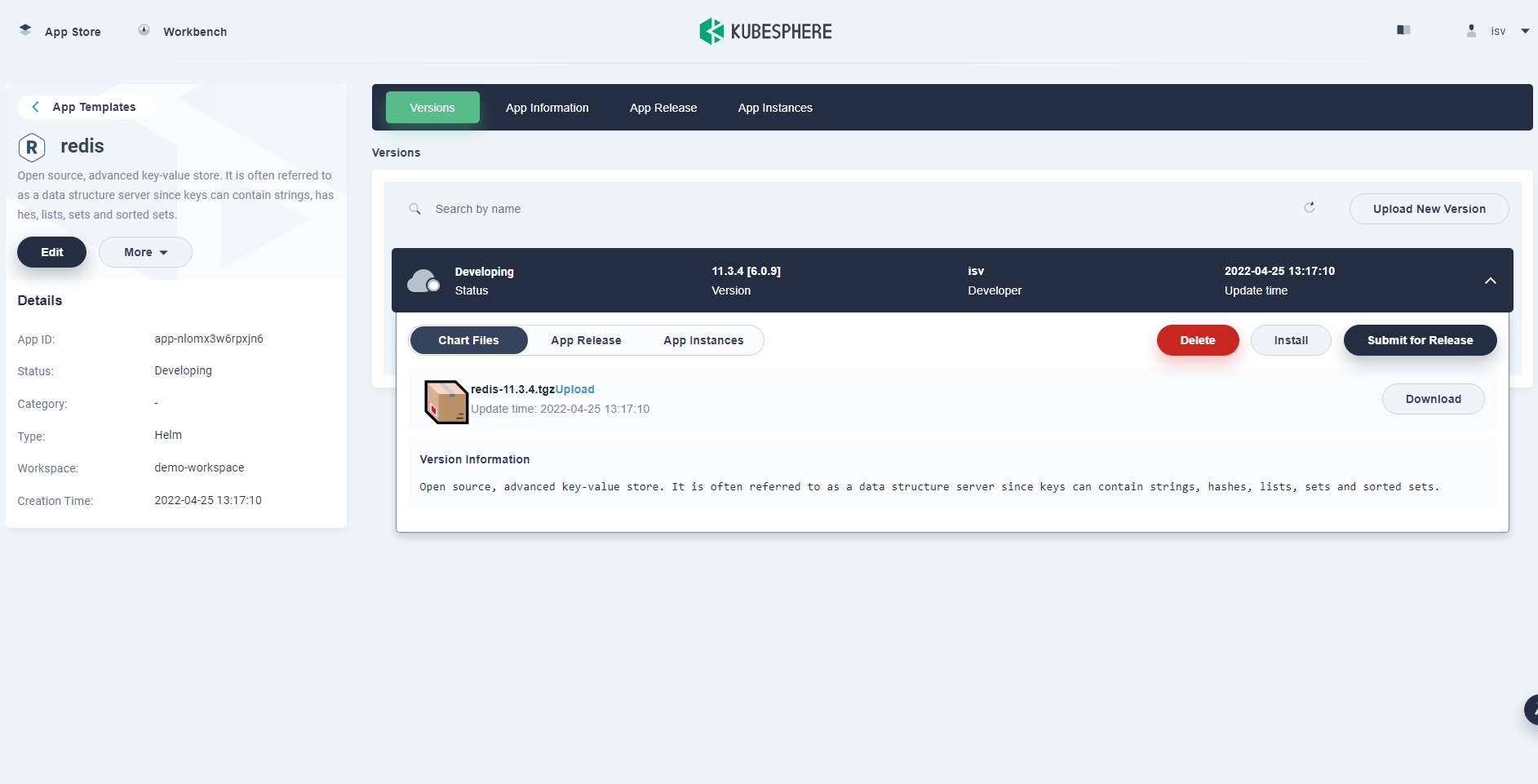

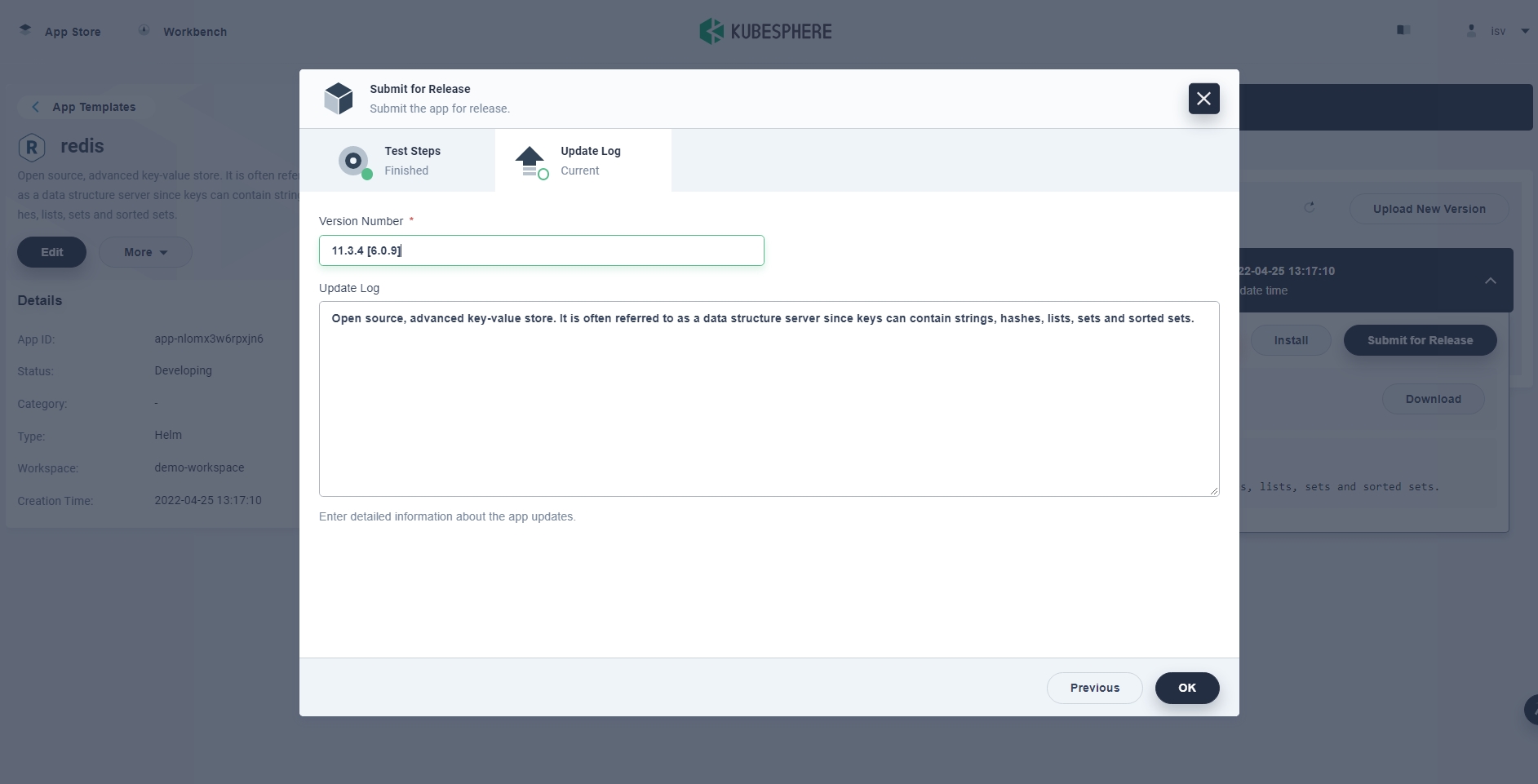

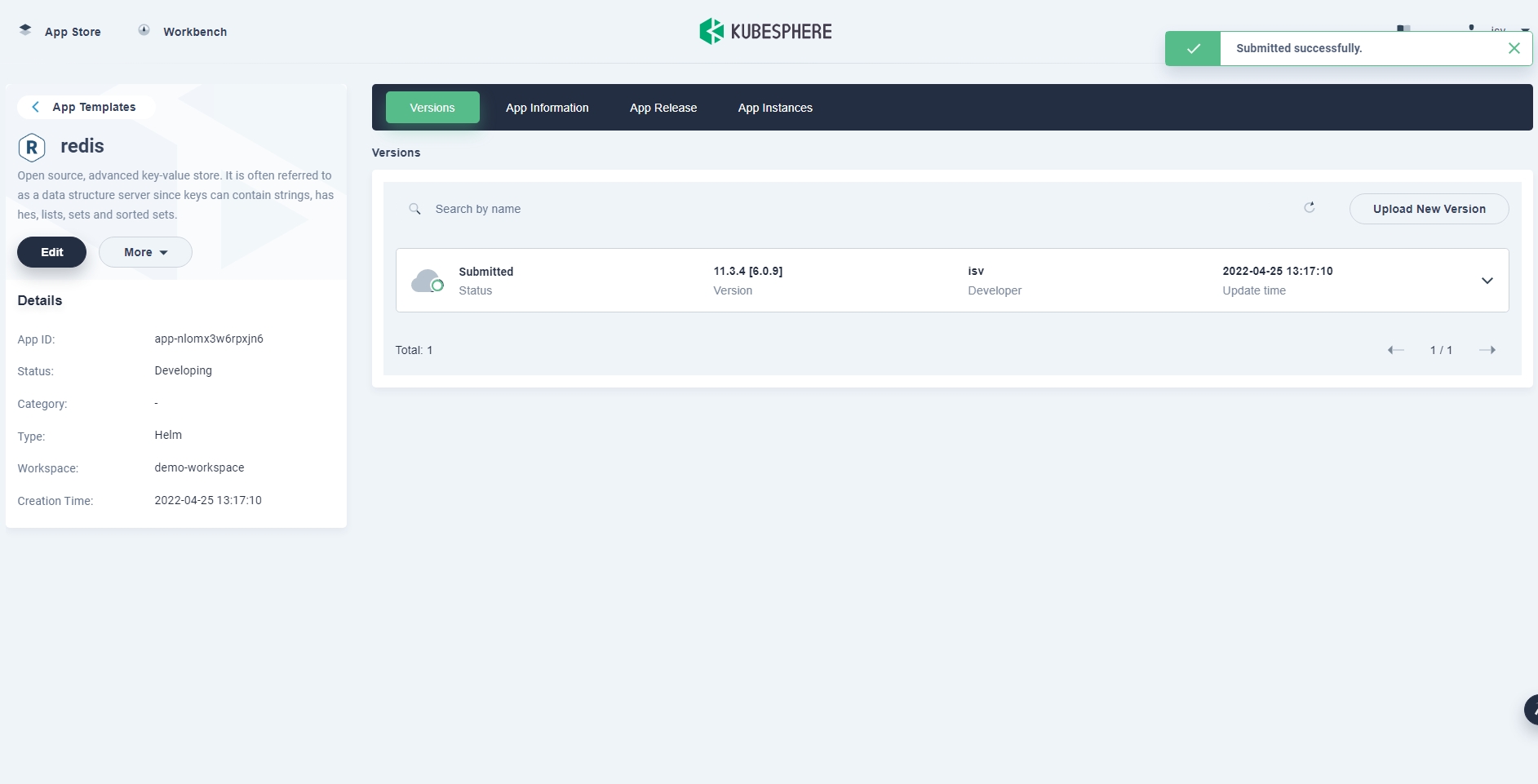

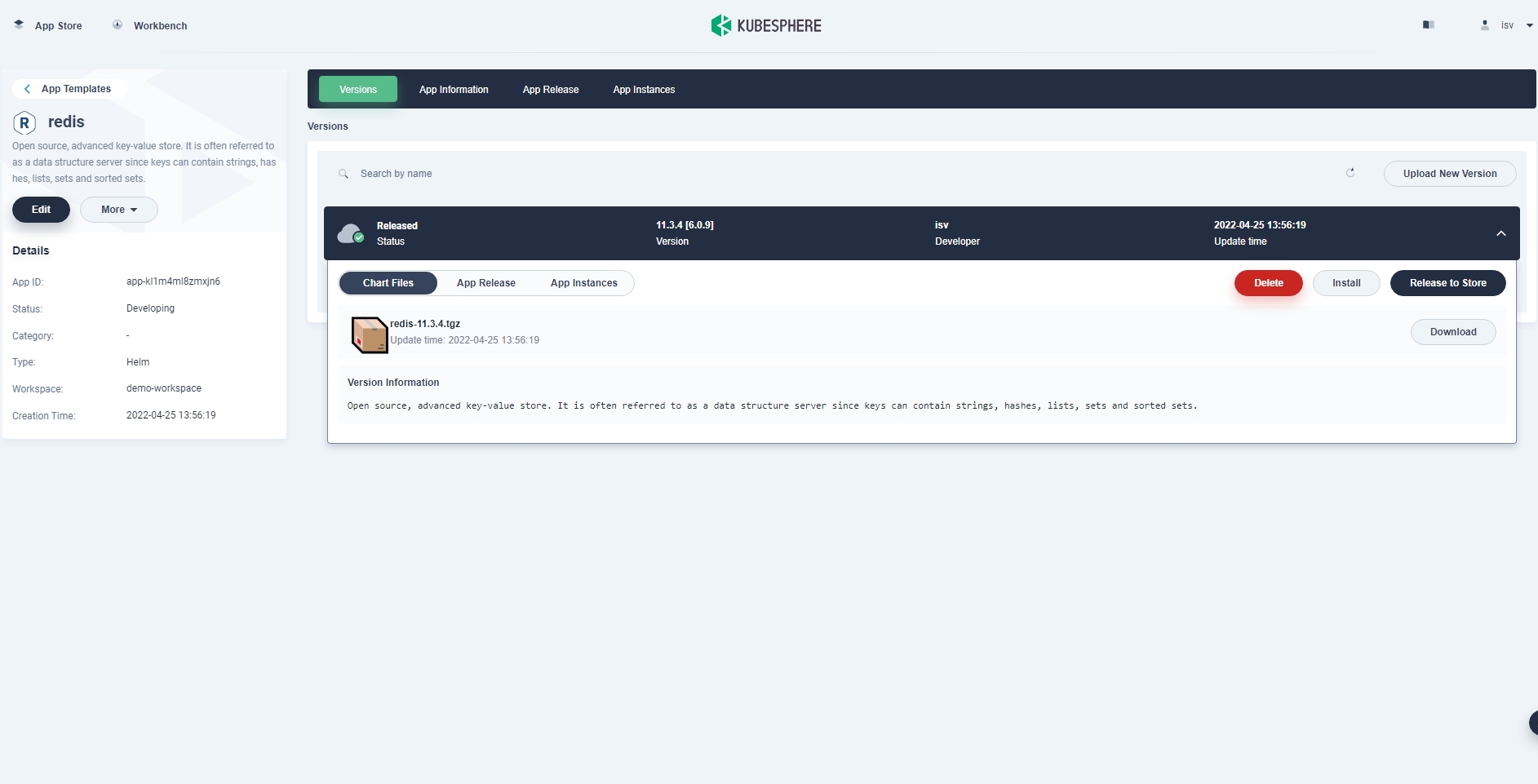

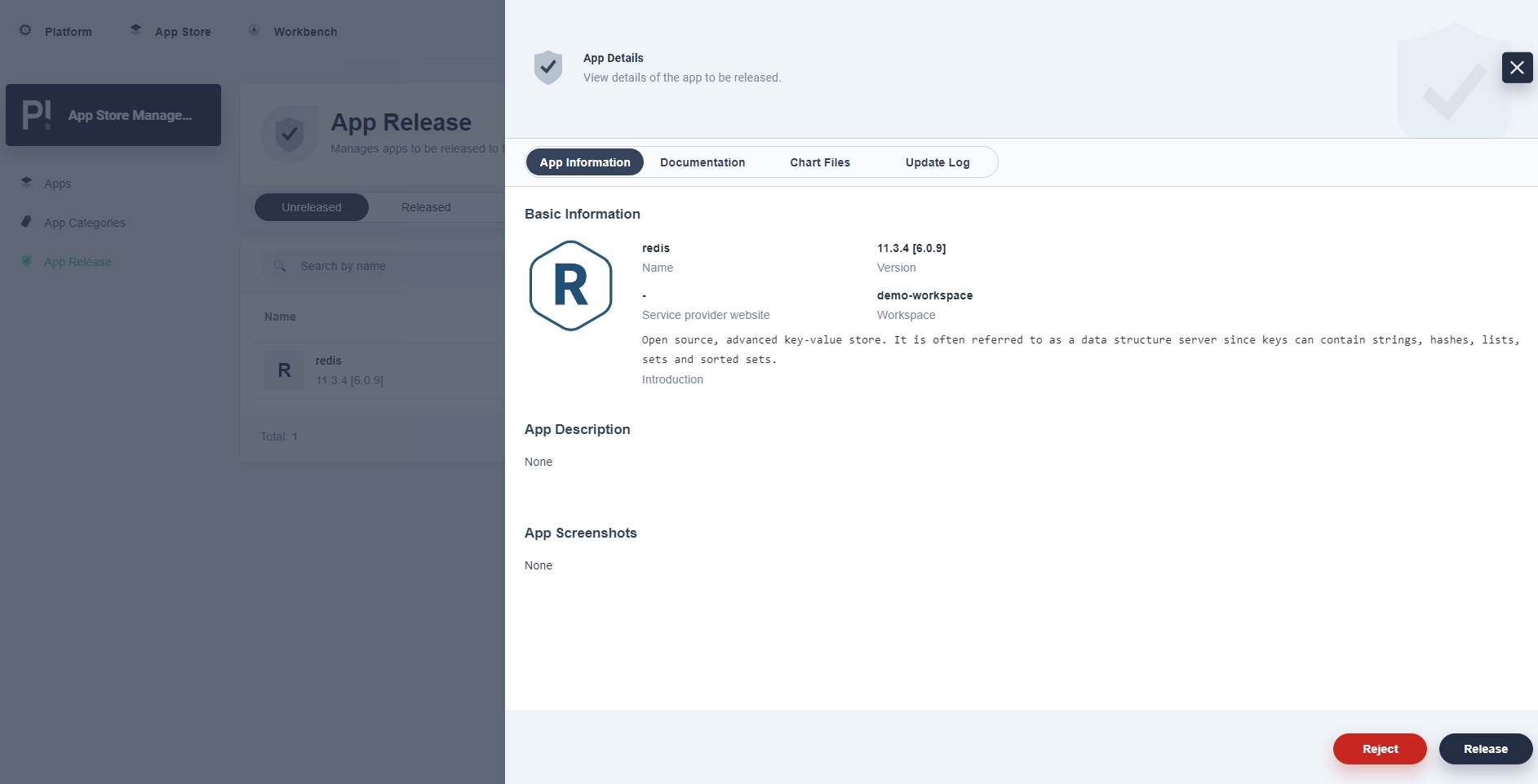

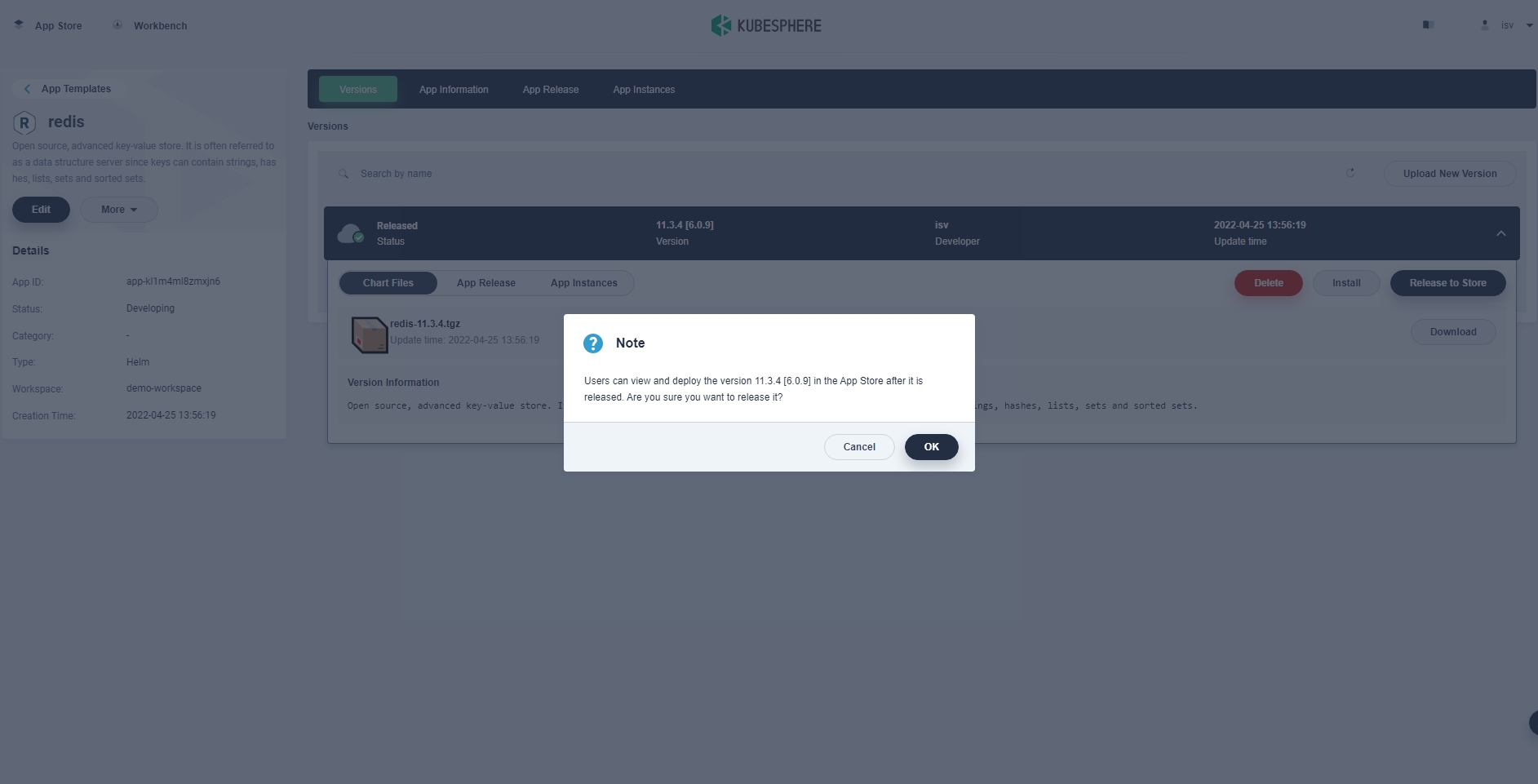

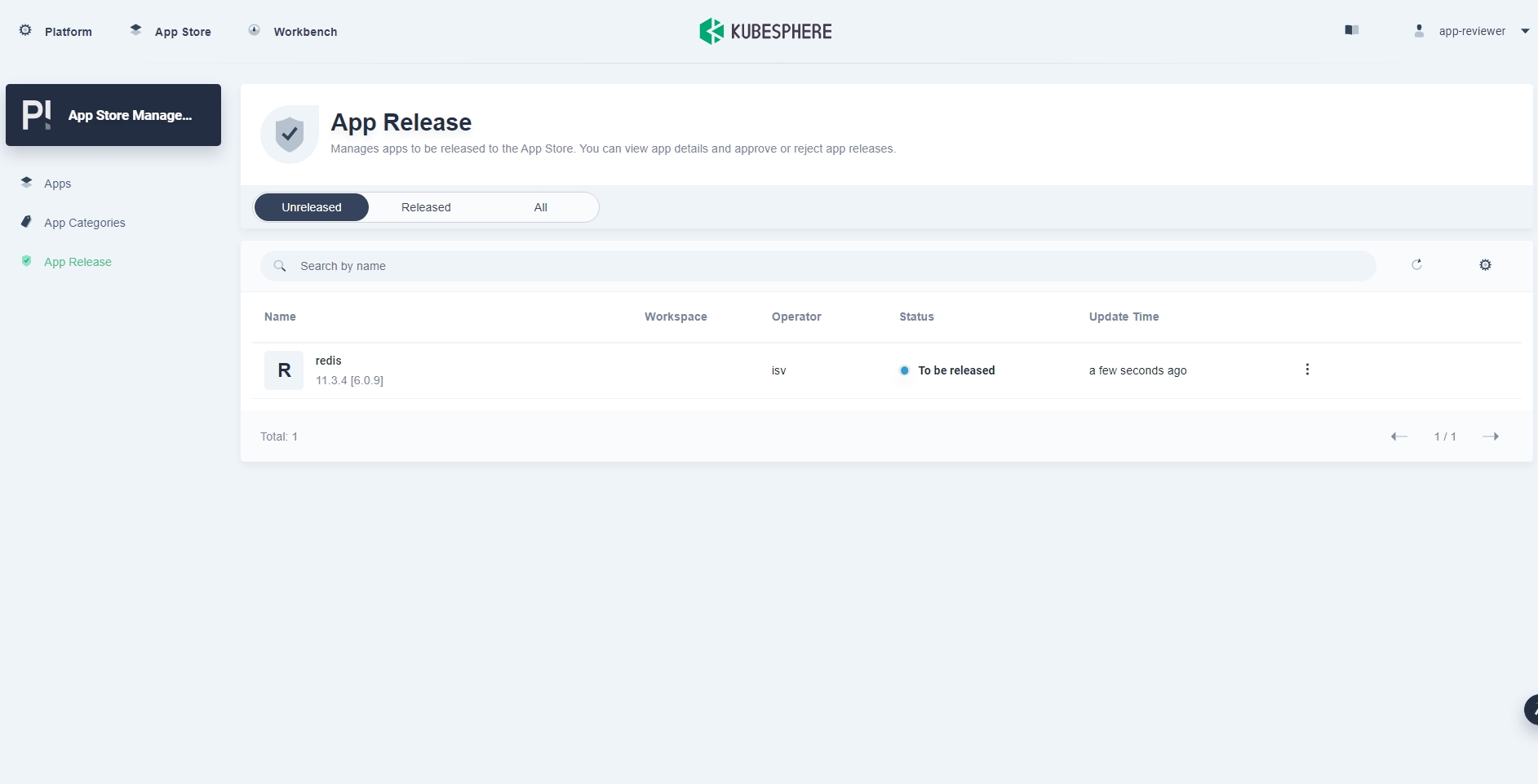

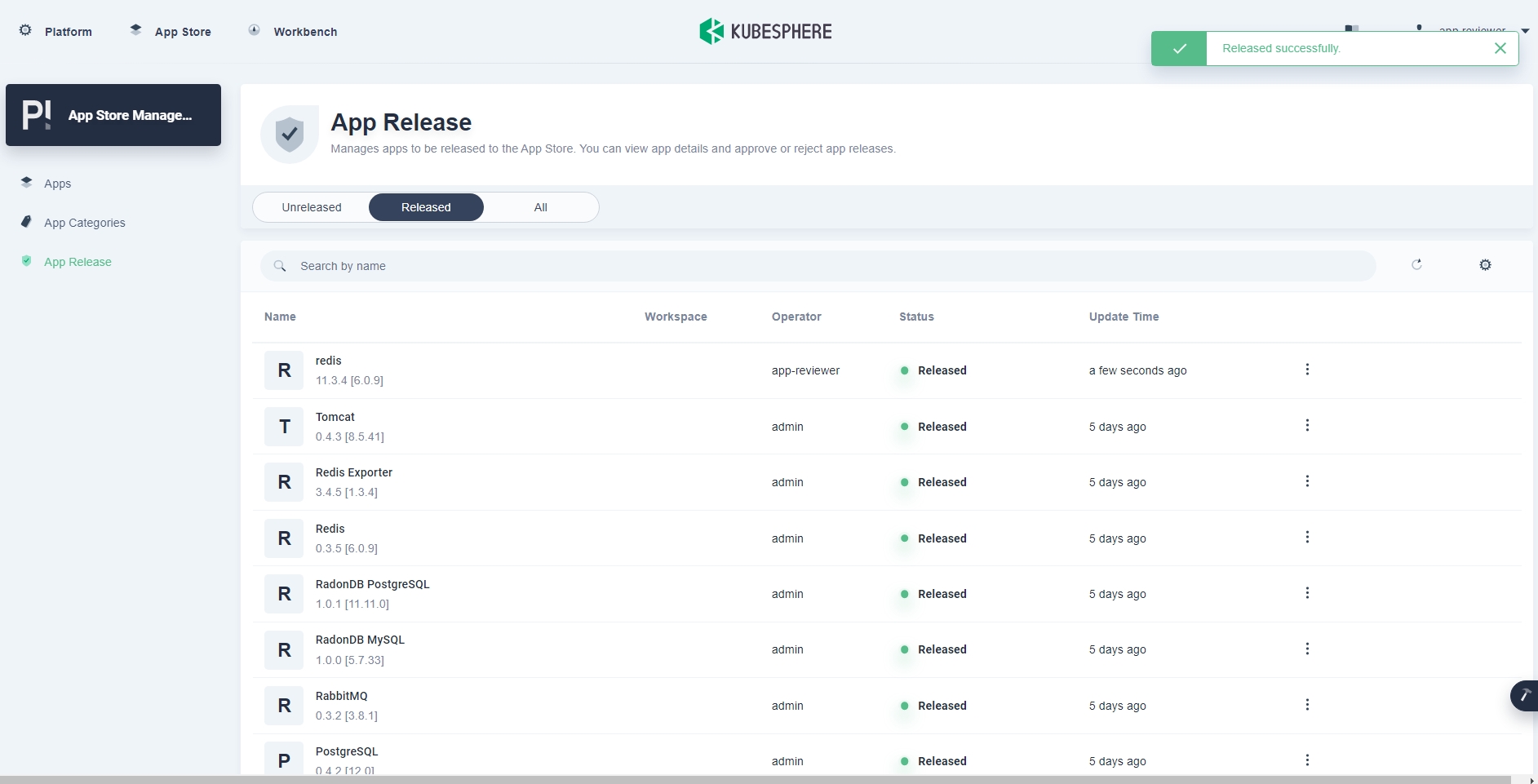

릴리즈

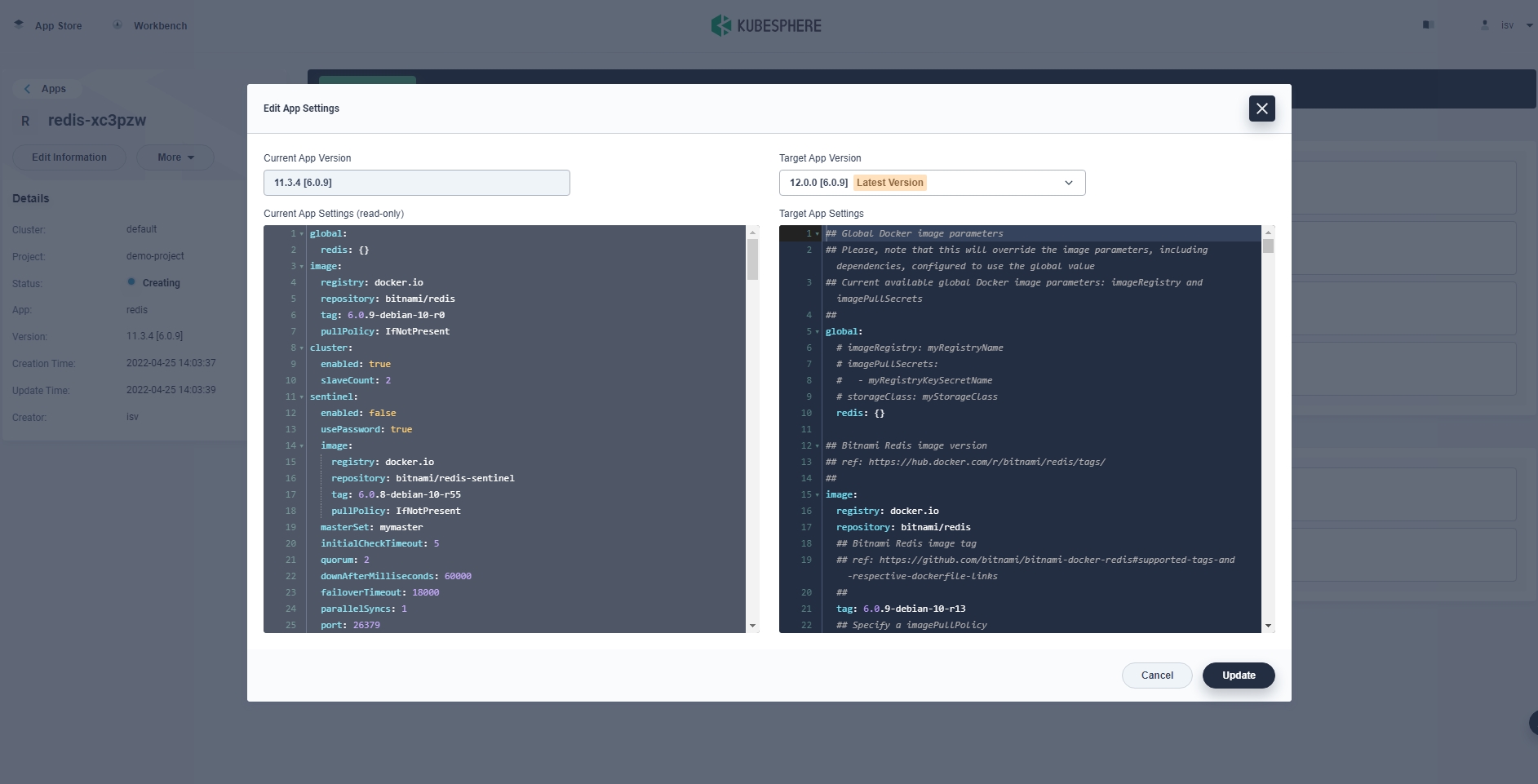

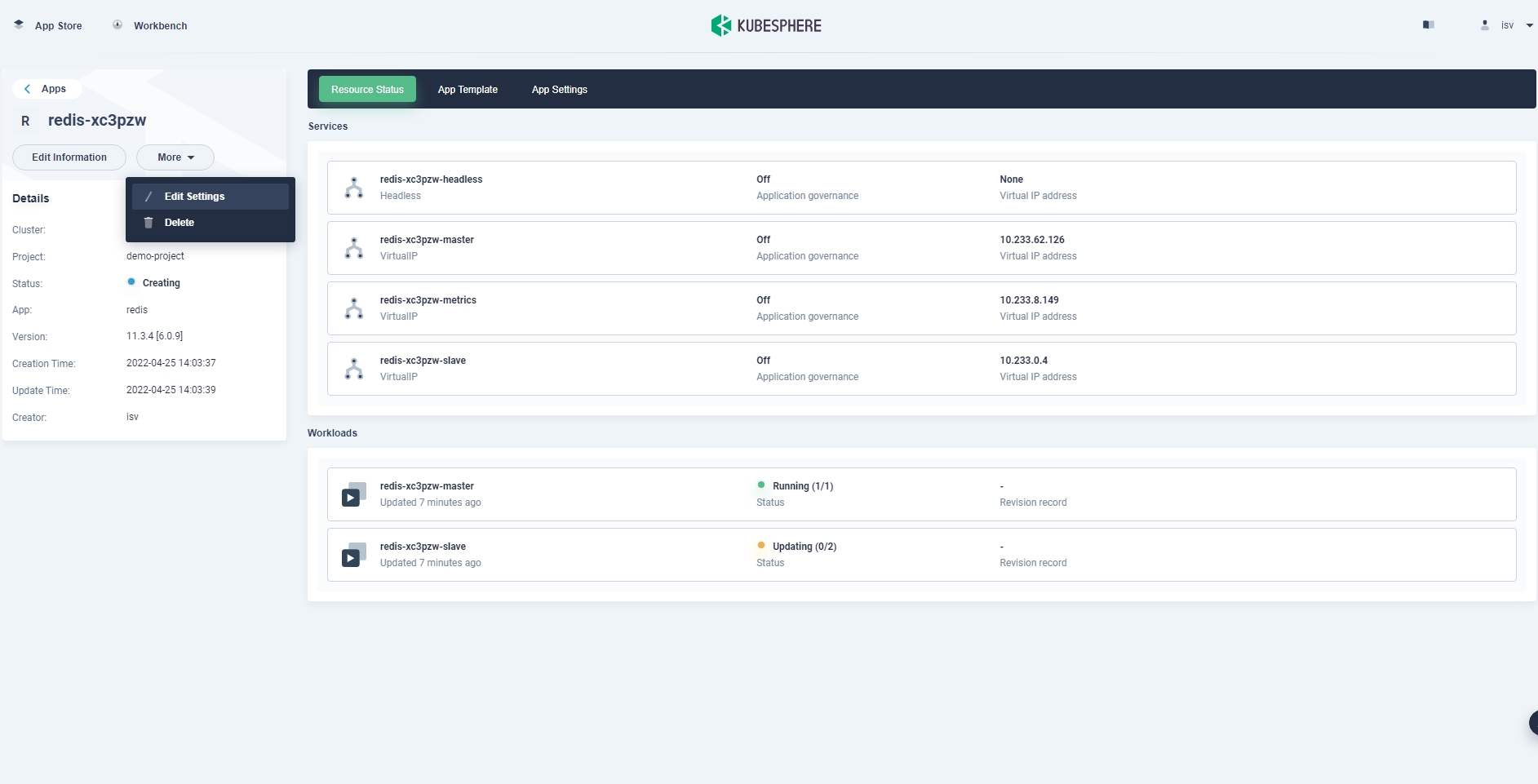

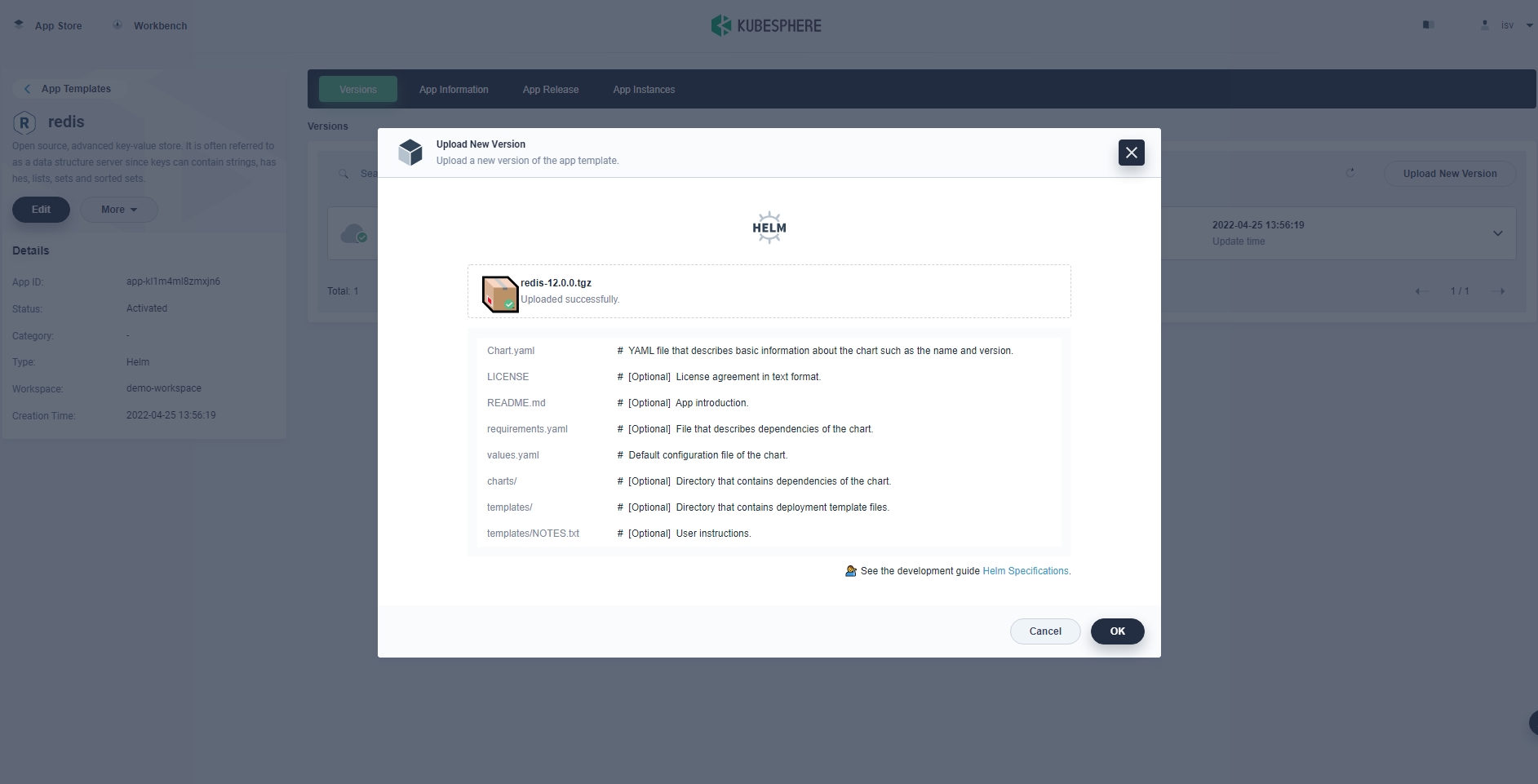

업그레이드
- 업로드한 버전에 대해 위의 릴리즈 과정 수행

Toolbox

https://kubesphere.io/docs/toolbox/

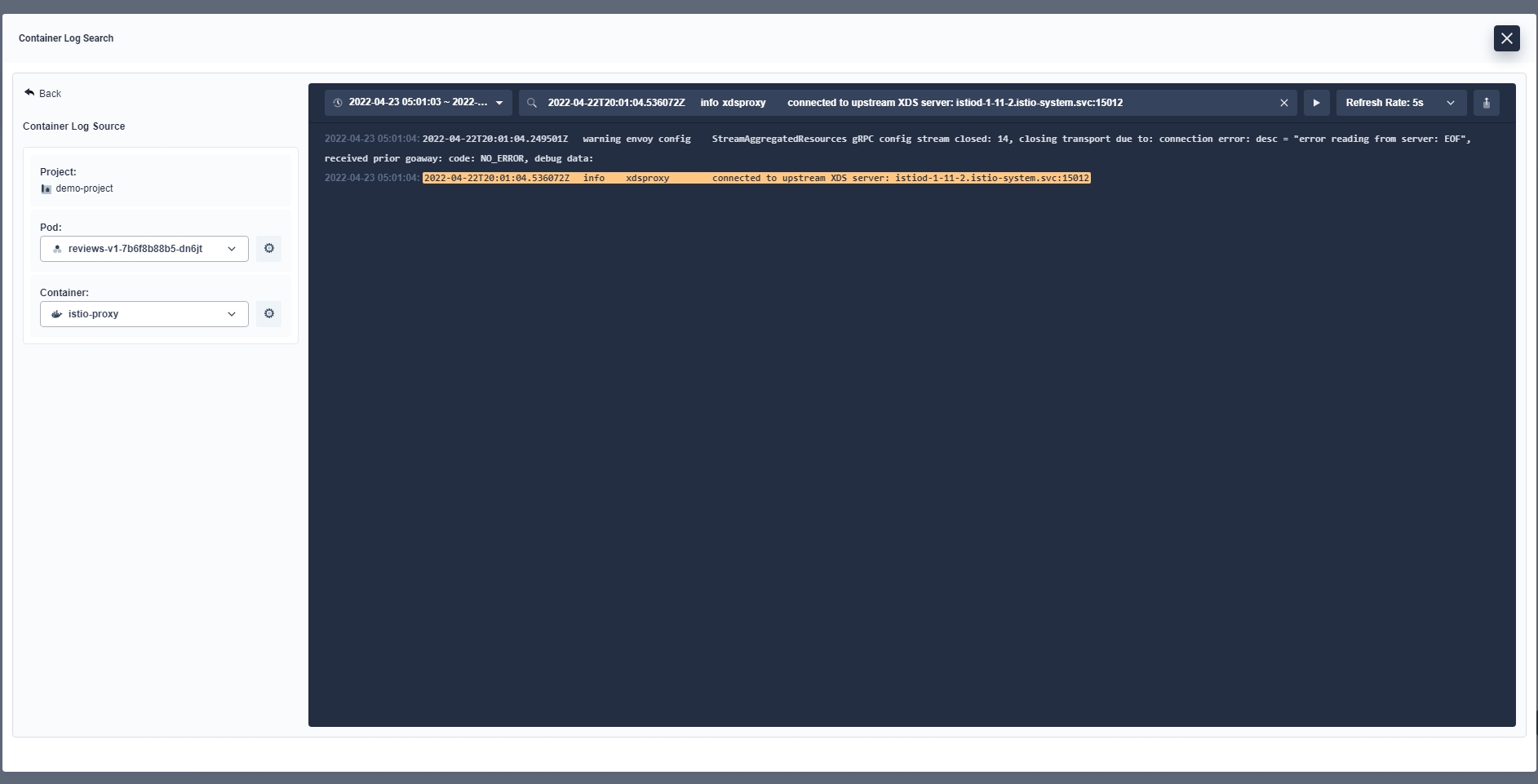

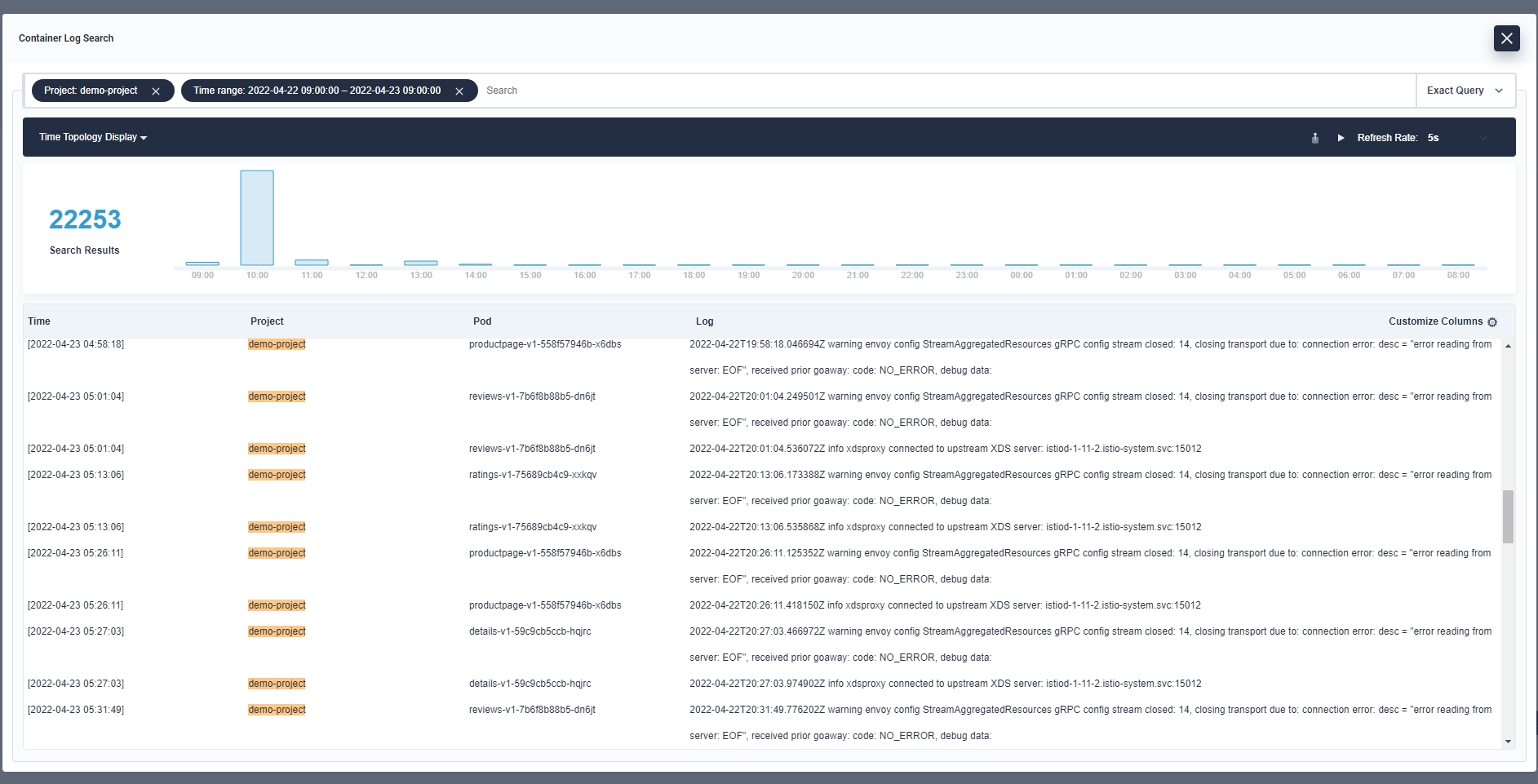

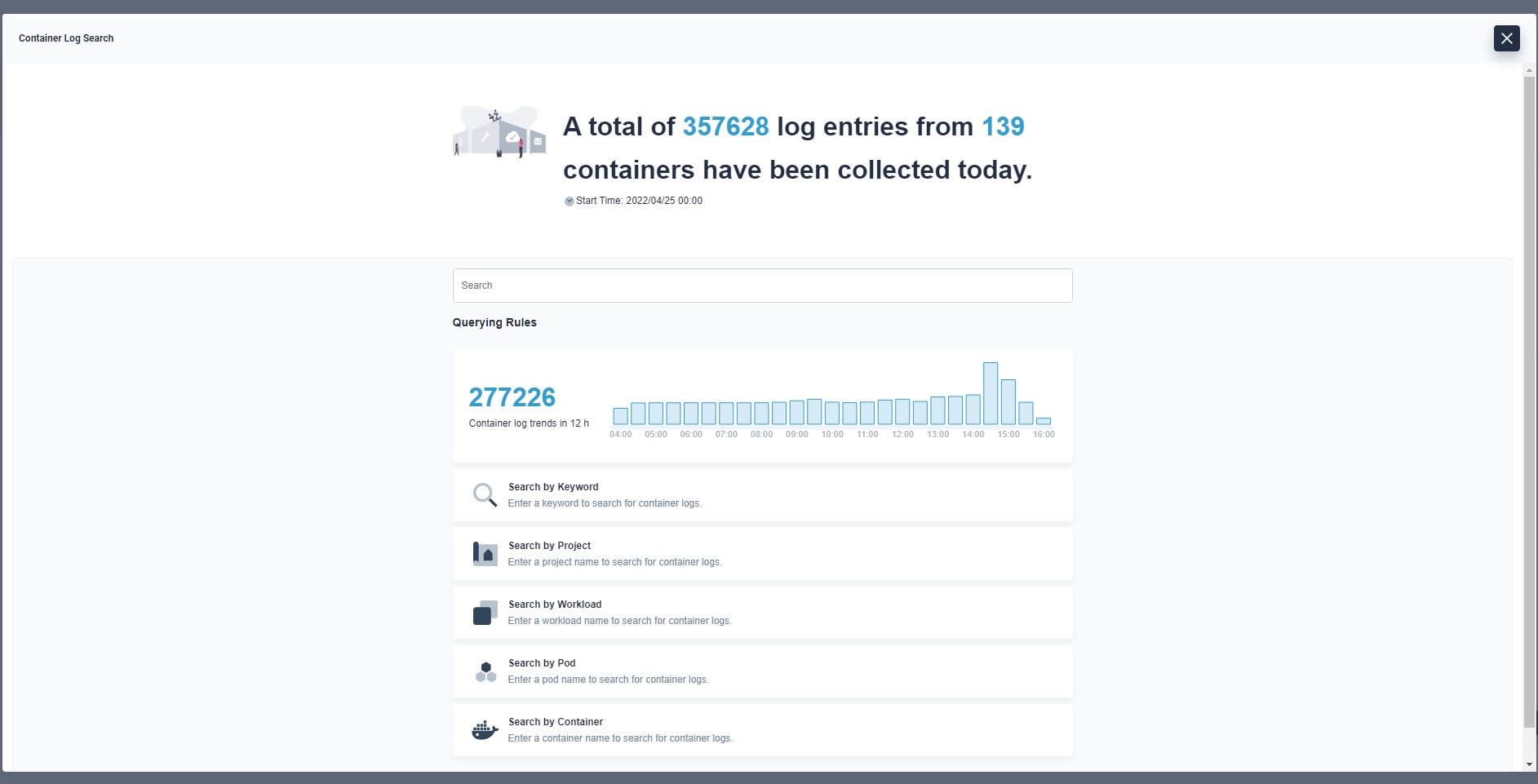

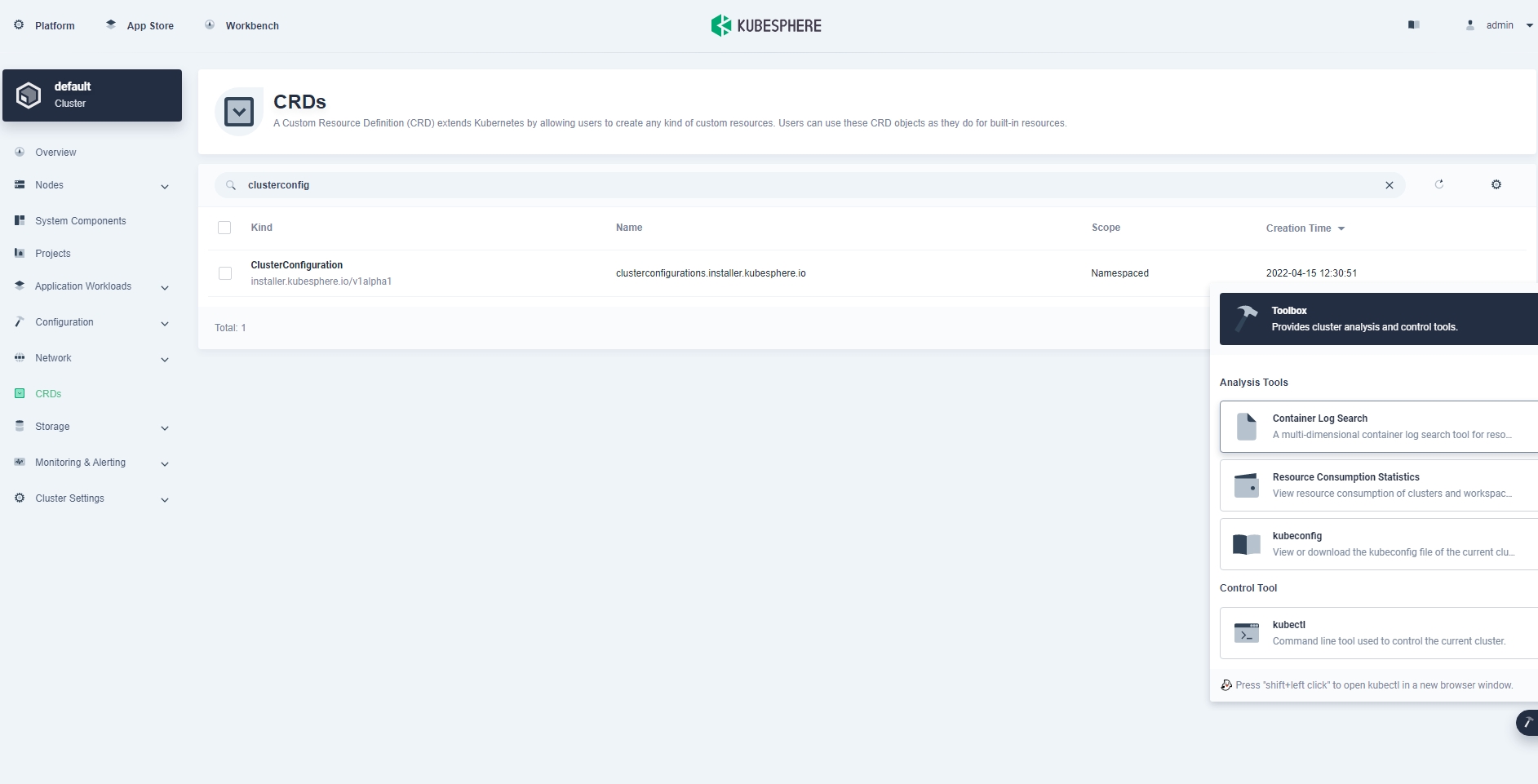

로그 쿼리
- 테넌트의 관점에서 사용자에게 로그 수집, 쿼리 및 관리 기능을 제공하는 강력하고 사용하기 쉬운 로깅 시스템을 제공
- 테넌트 기반 로깅 시스템은 다른 테넌트가 자신의 로그만 볼 수 있기 때문에 Kibana보다 훨씬 더 유용하므로 보안이 향상
- 일부 중복 정보를 필터링하여 테넌트가 자신에게 유용한 로그에만 집중하게 만듬
- Kibana에 비해 아직까지는 자동완성 기능은 조금 부족해보임

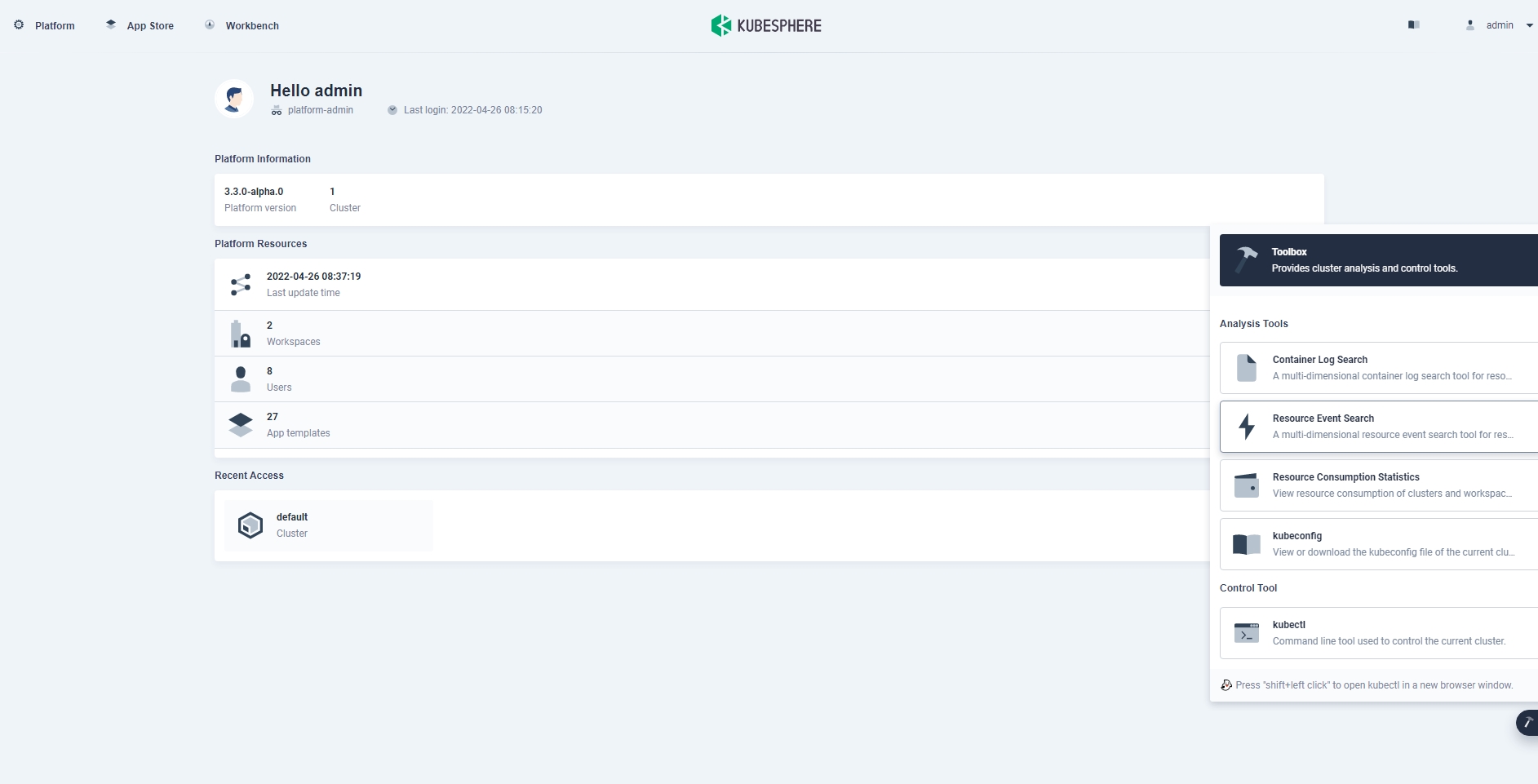

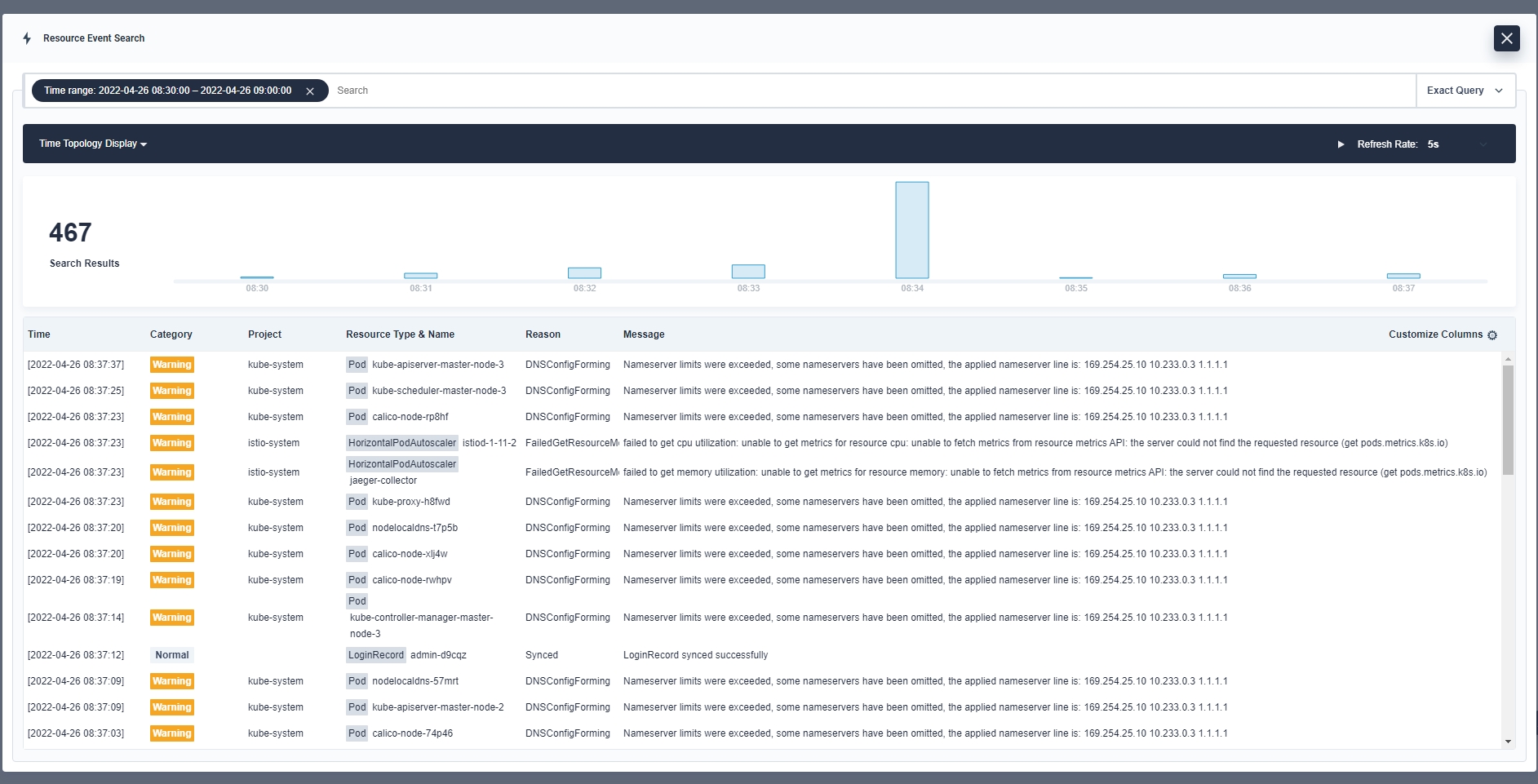

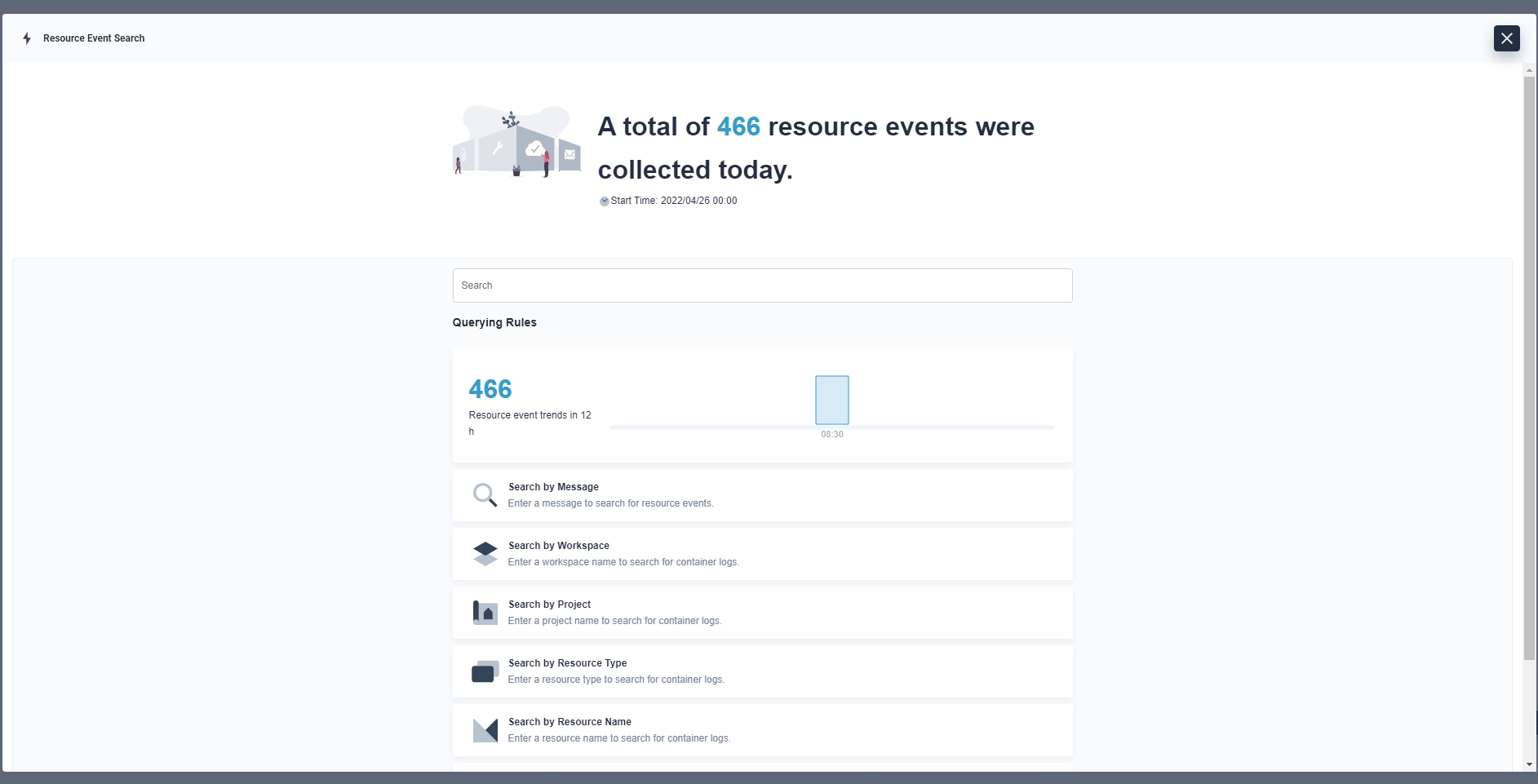

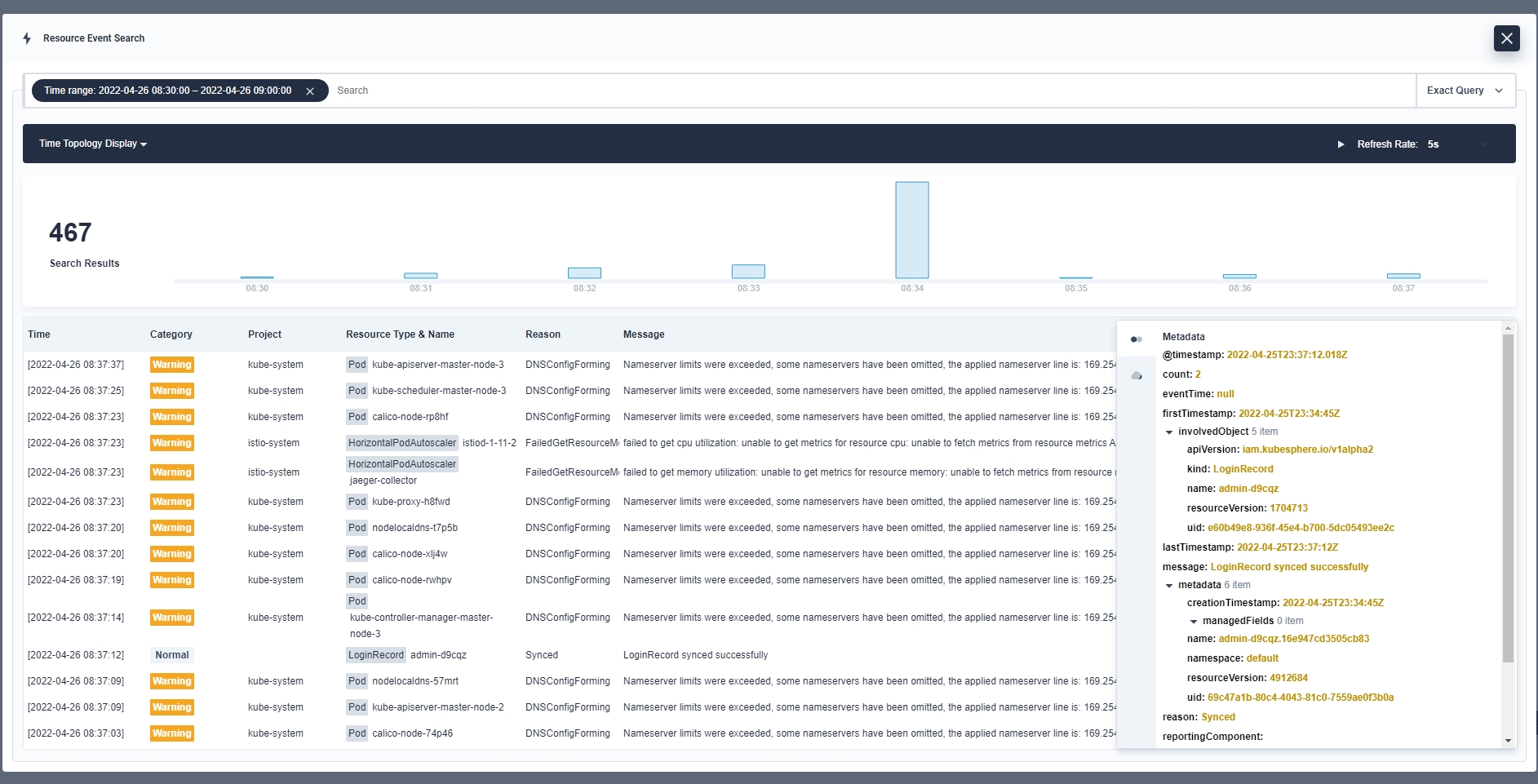

이벤트 쿼리
- 클러스터 내부에서 일어나는 일에 대한 통찰력을 제공

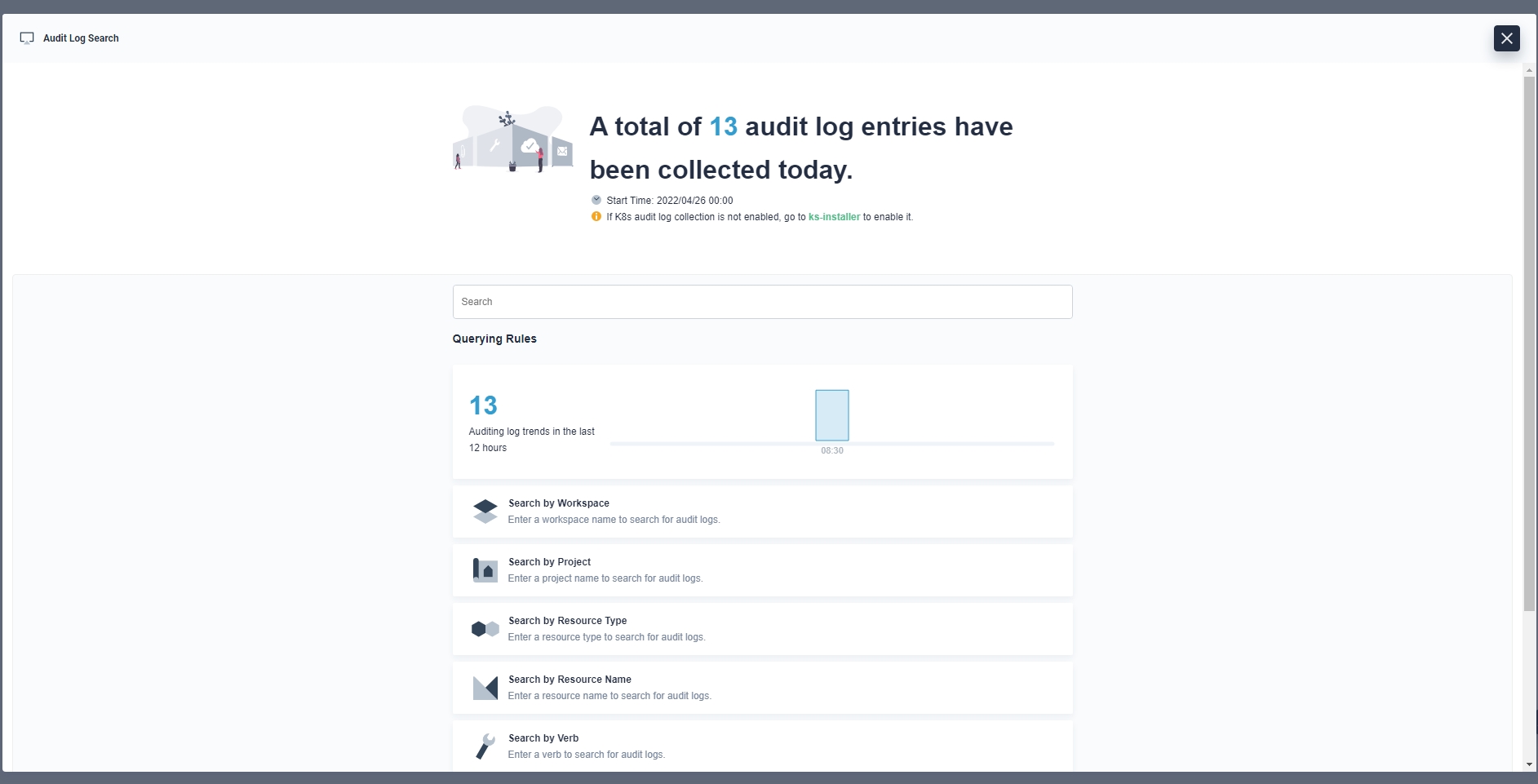

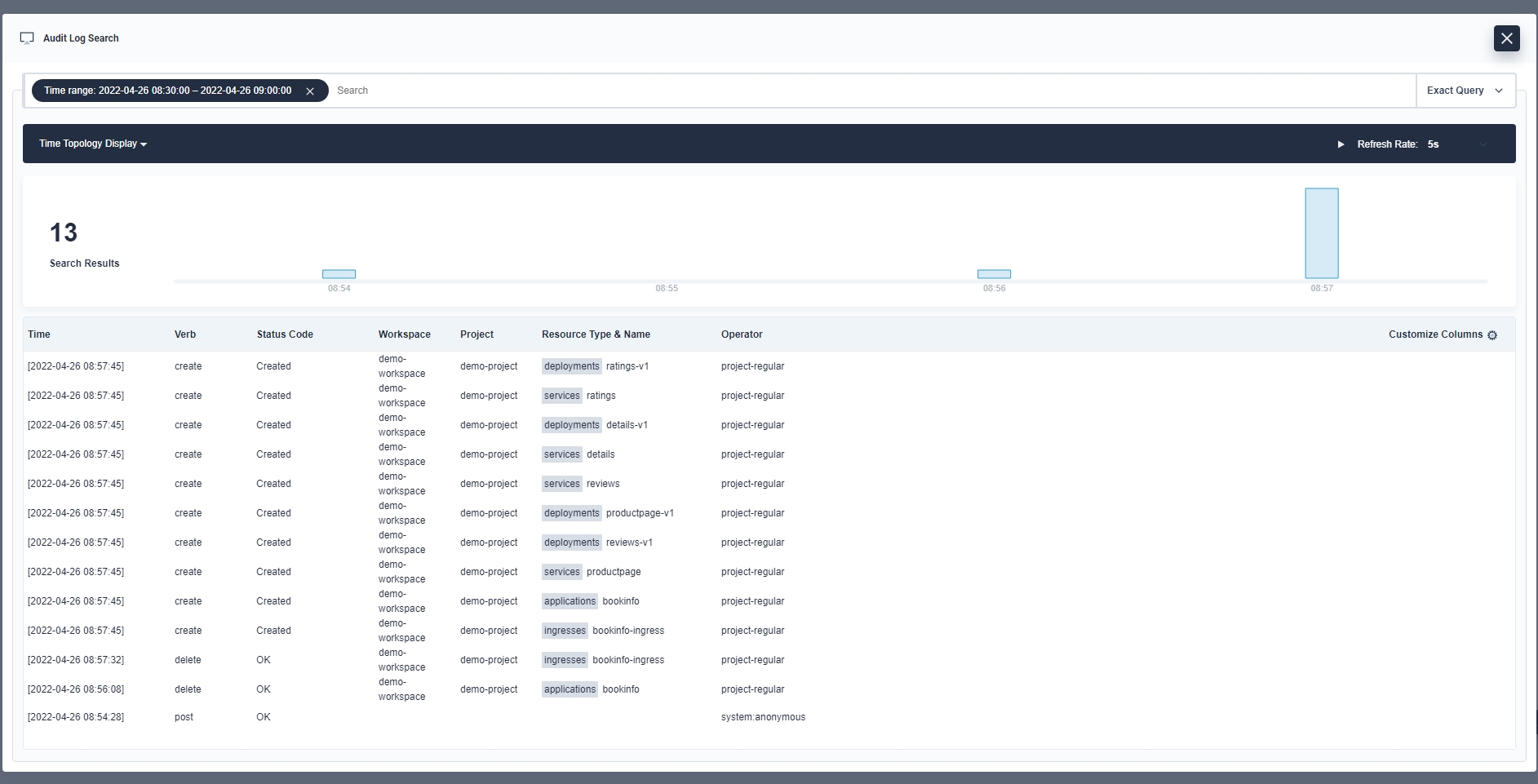

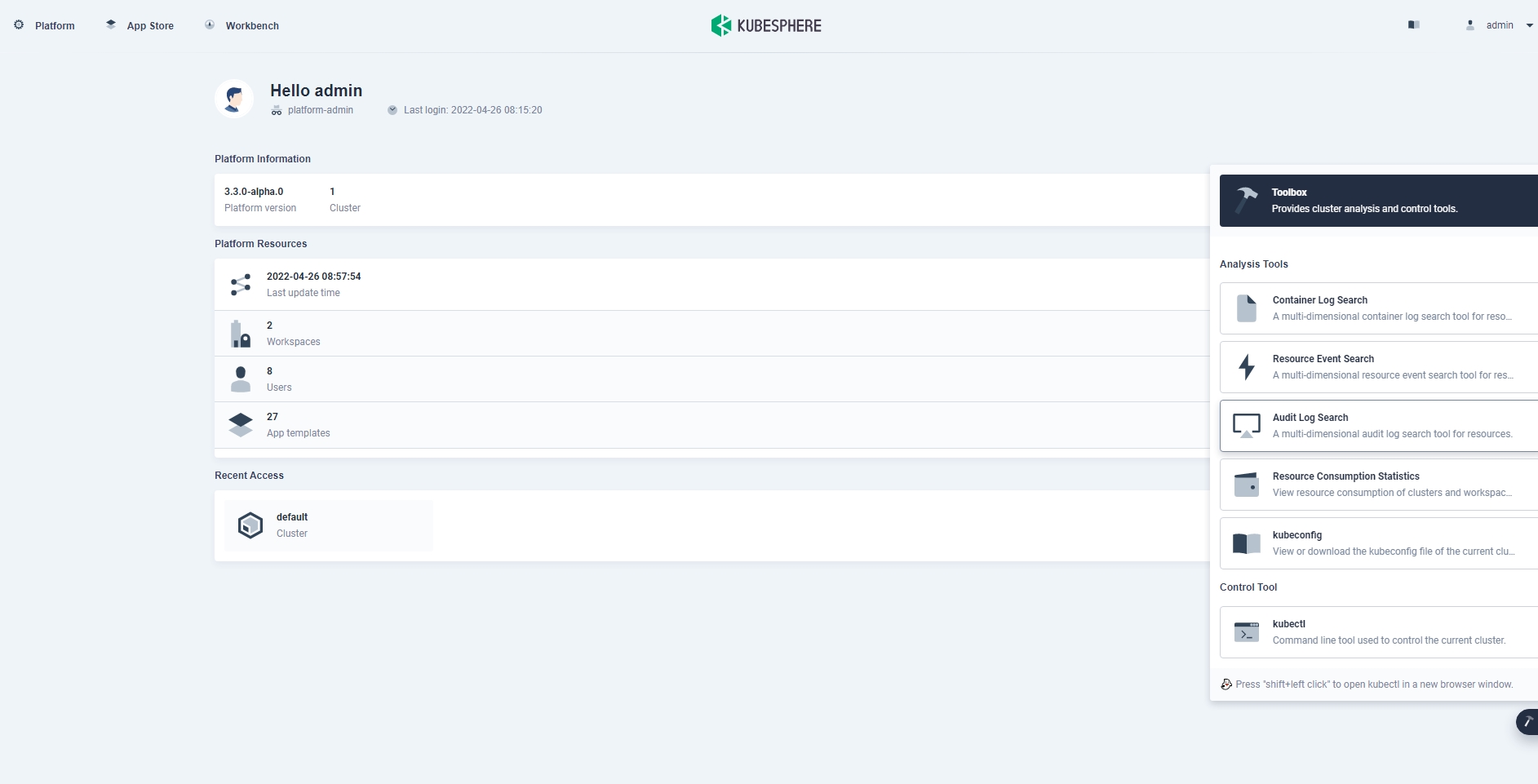

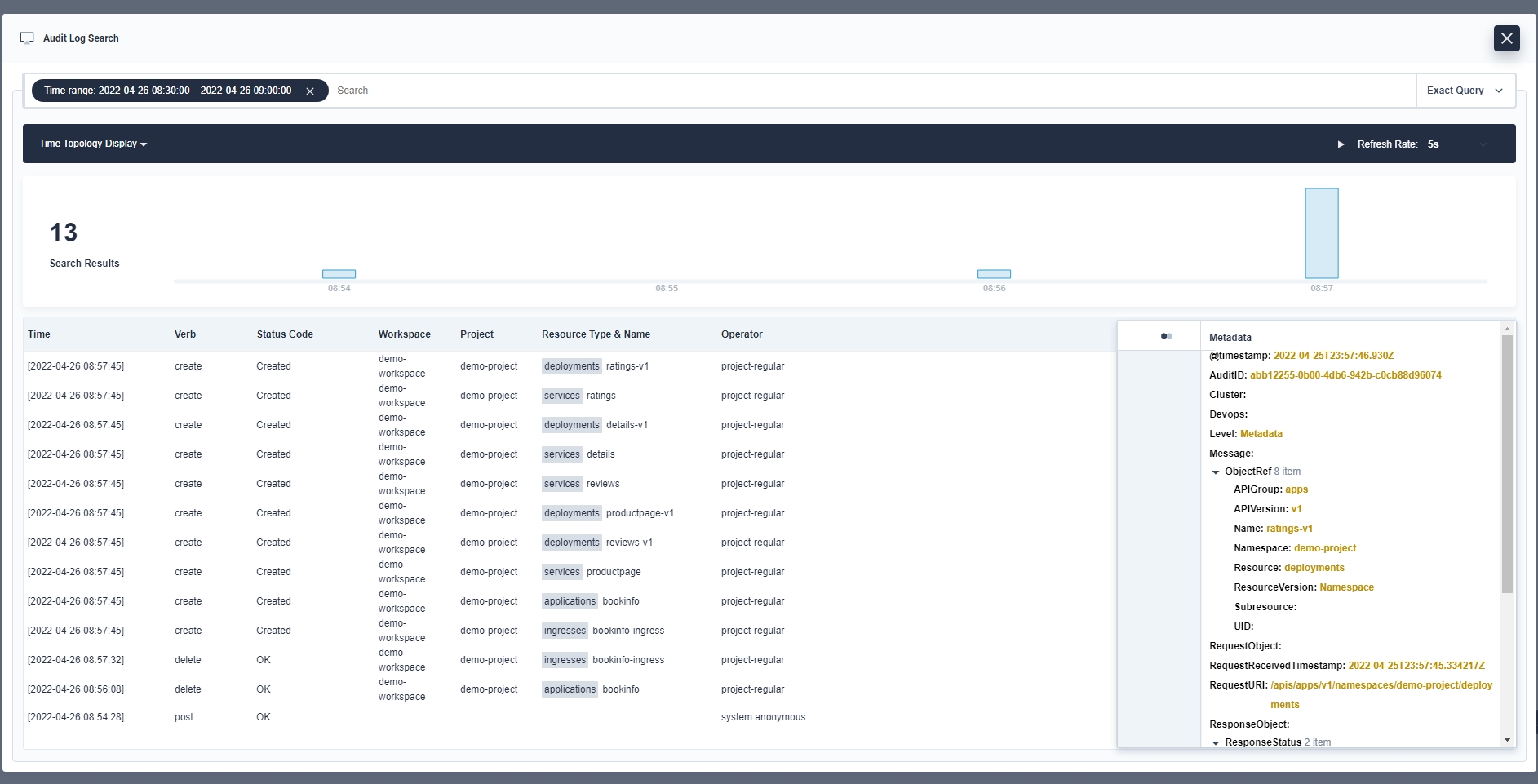

감사
- 감사 로그
  - 개별 사용자, 관리자 또는 시스템의 기타 구성요소에 의해 시스템에 영향을 준 활동의 순서를 문서화하는 보안 관련 시간순 기록 세트를 제공
  - KubeSphere에 대한 각 요청은 웹훅에 기록되고 특정 규칙에 따라 처리되는 이벤트를 생성
  - 이벤트는 무시되거나 저장되거나 다른 규칙에 따라 경고를 생성

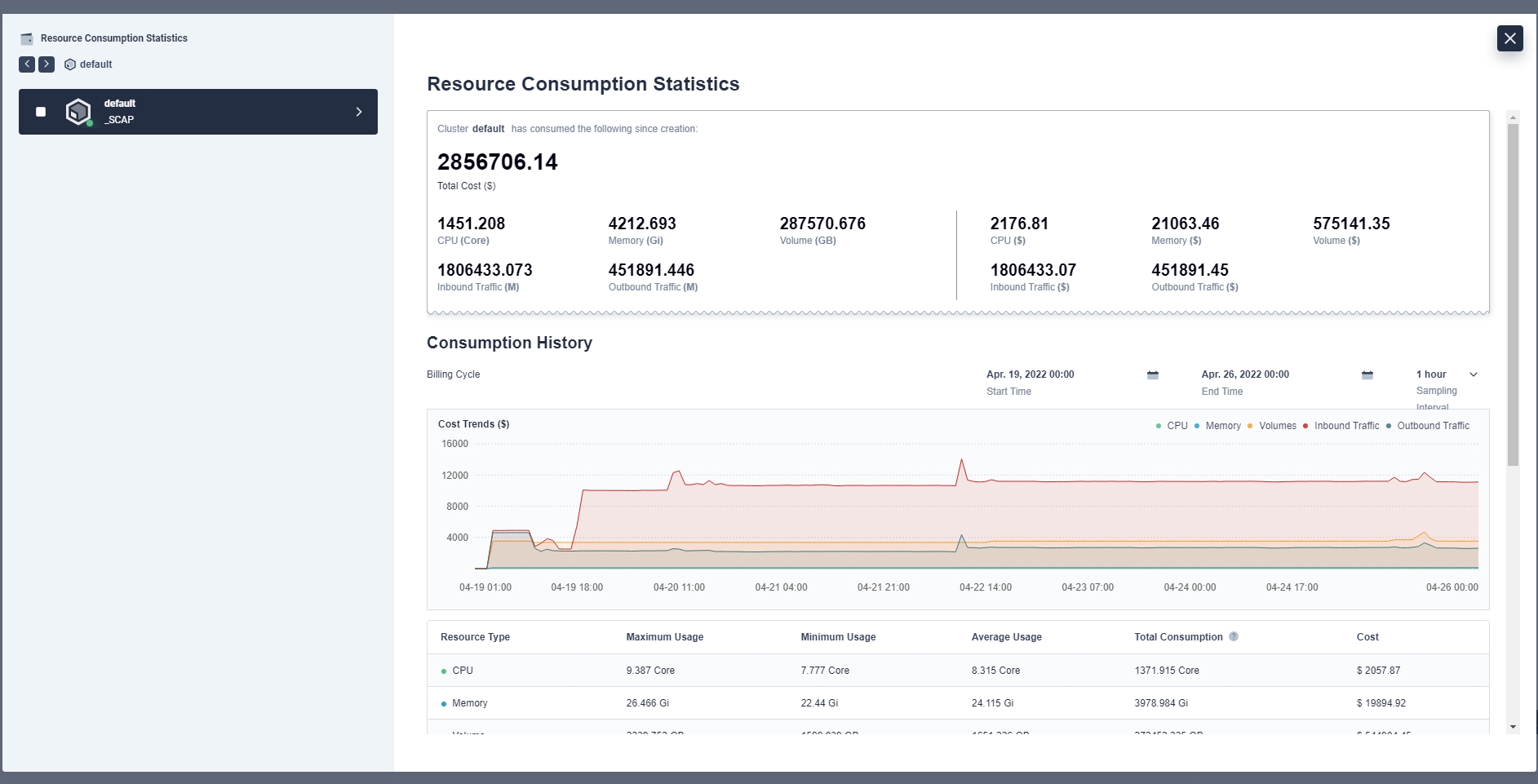

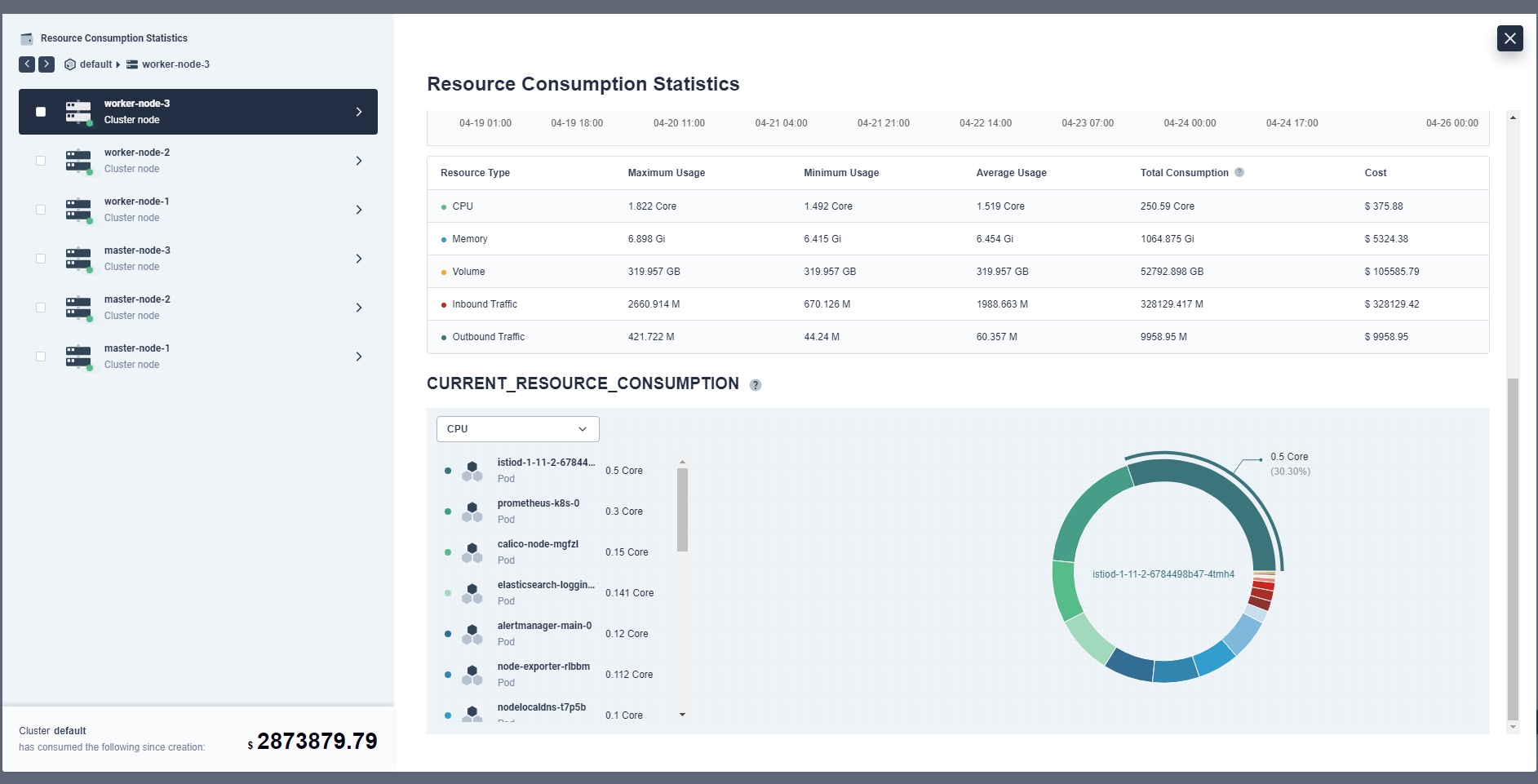

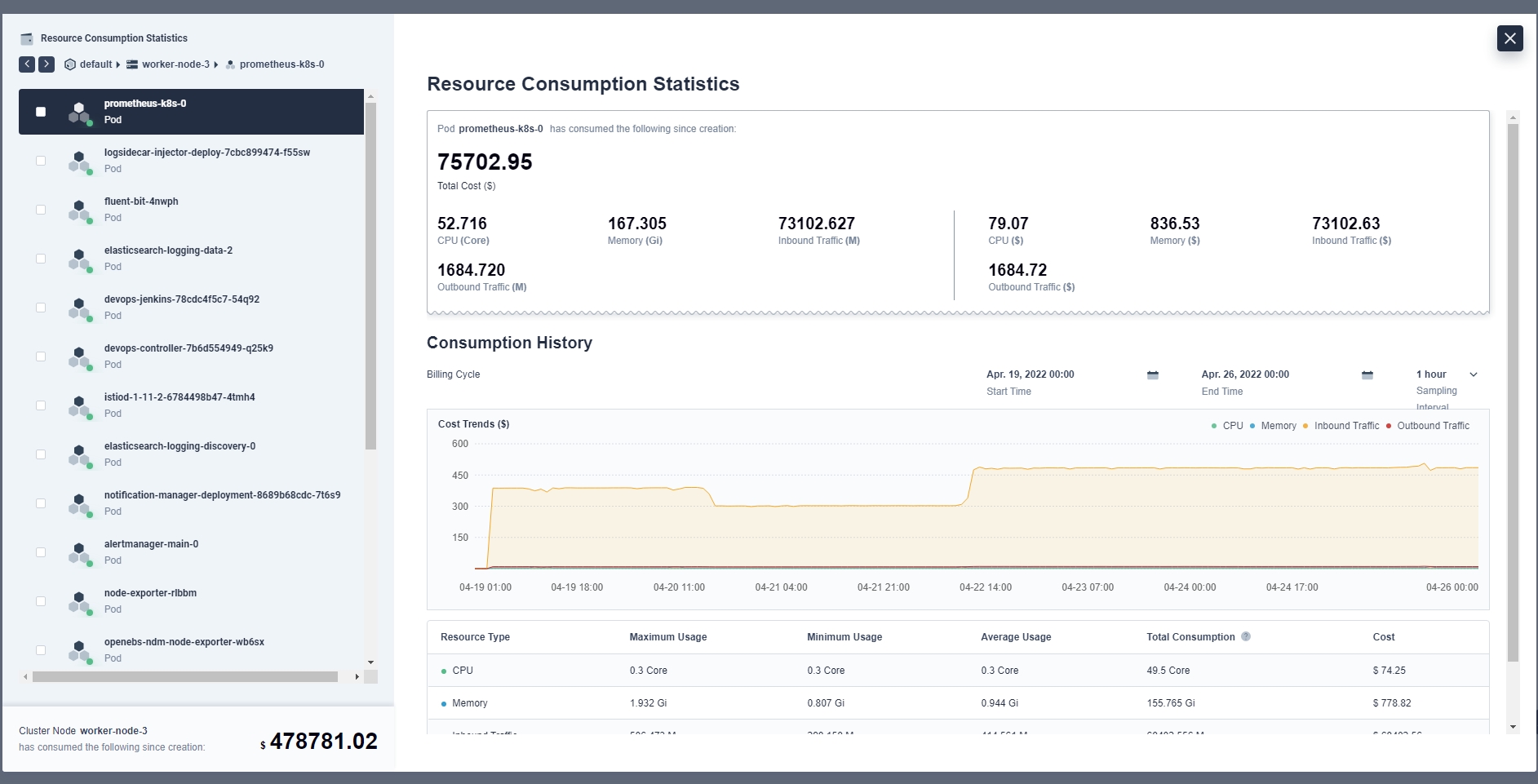

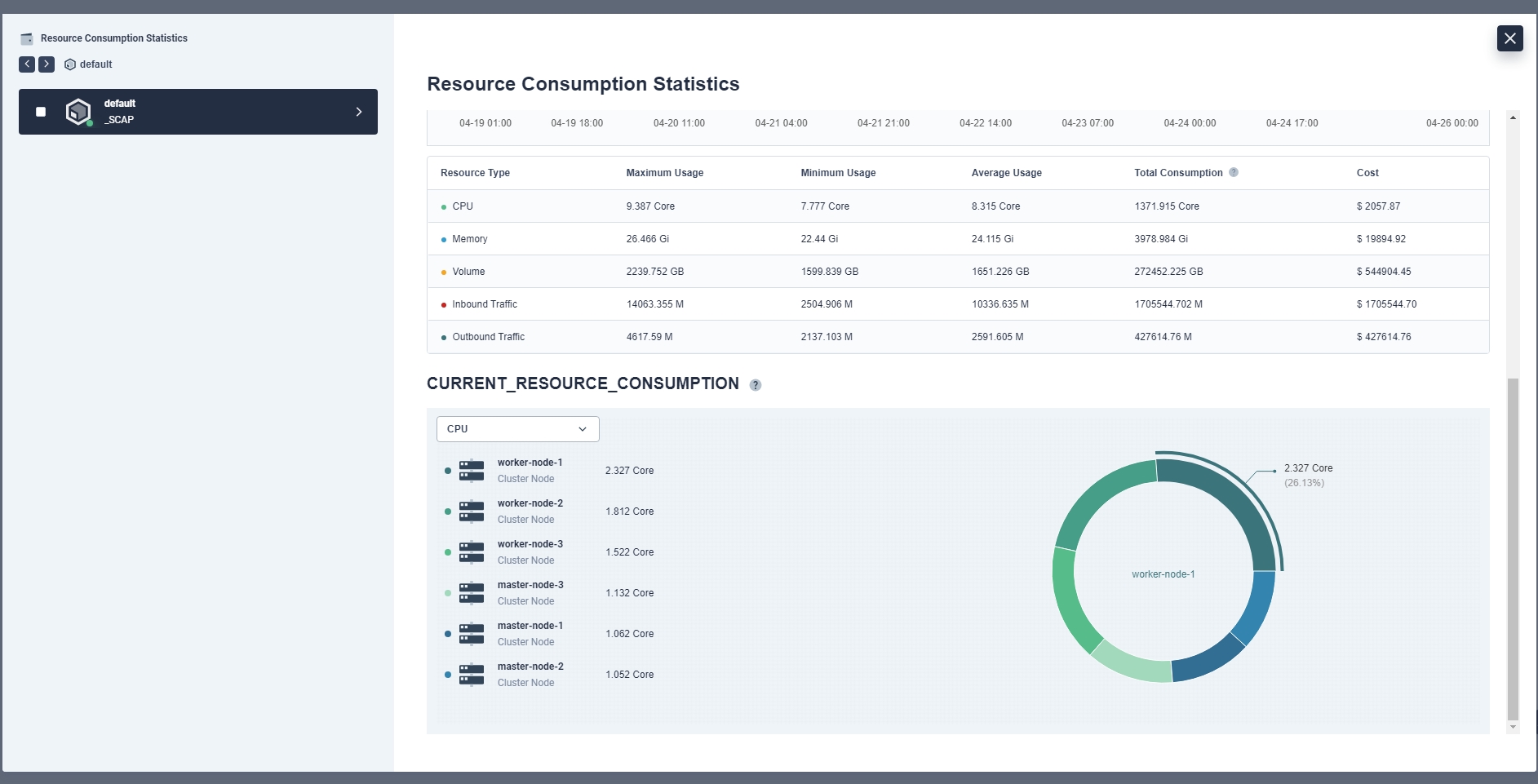

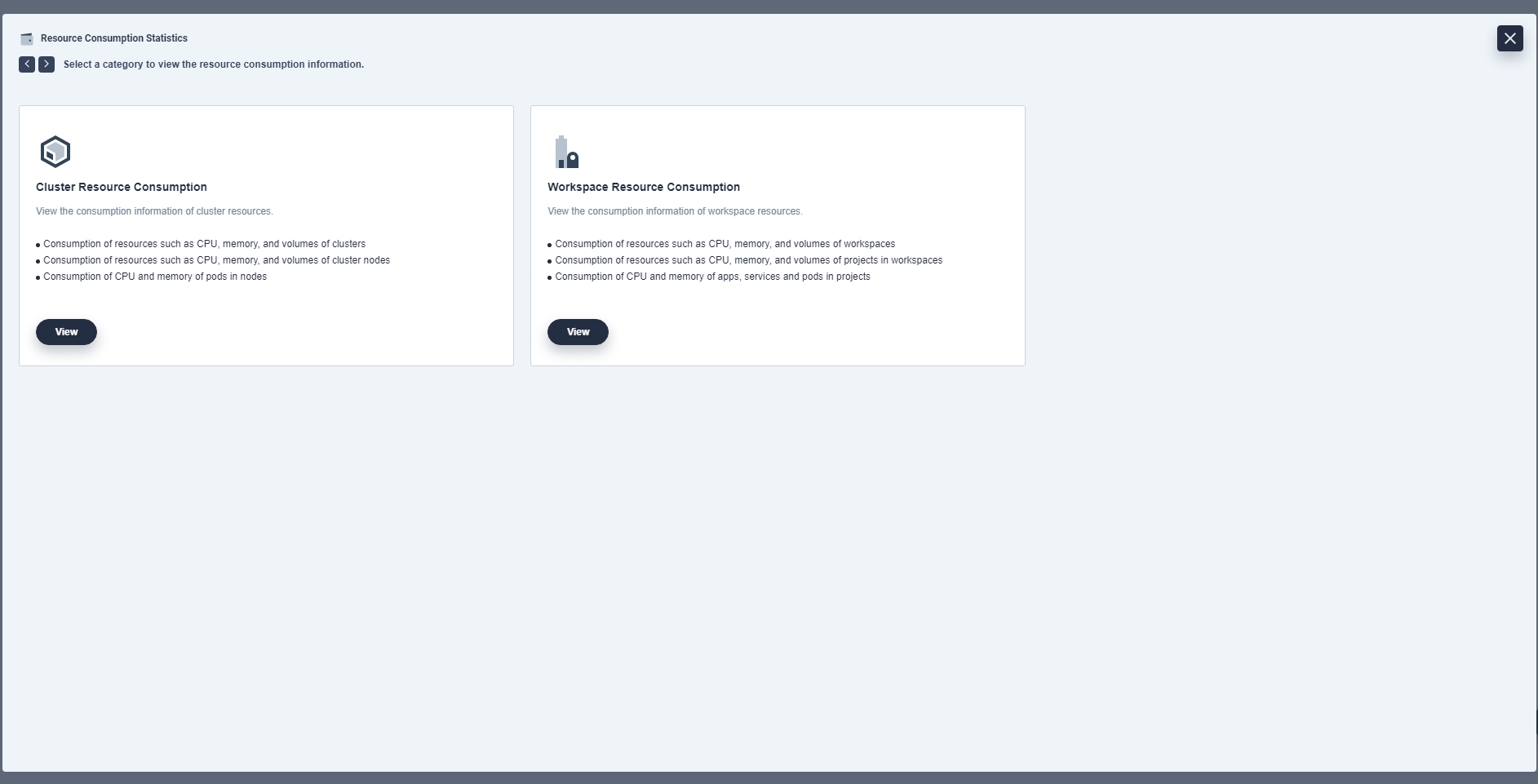

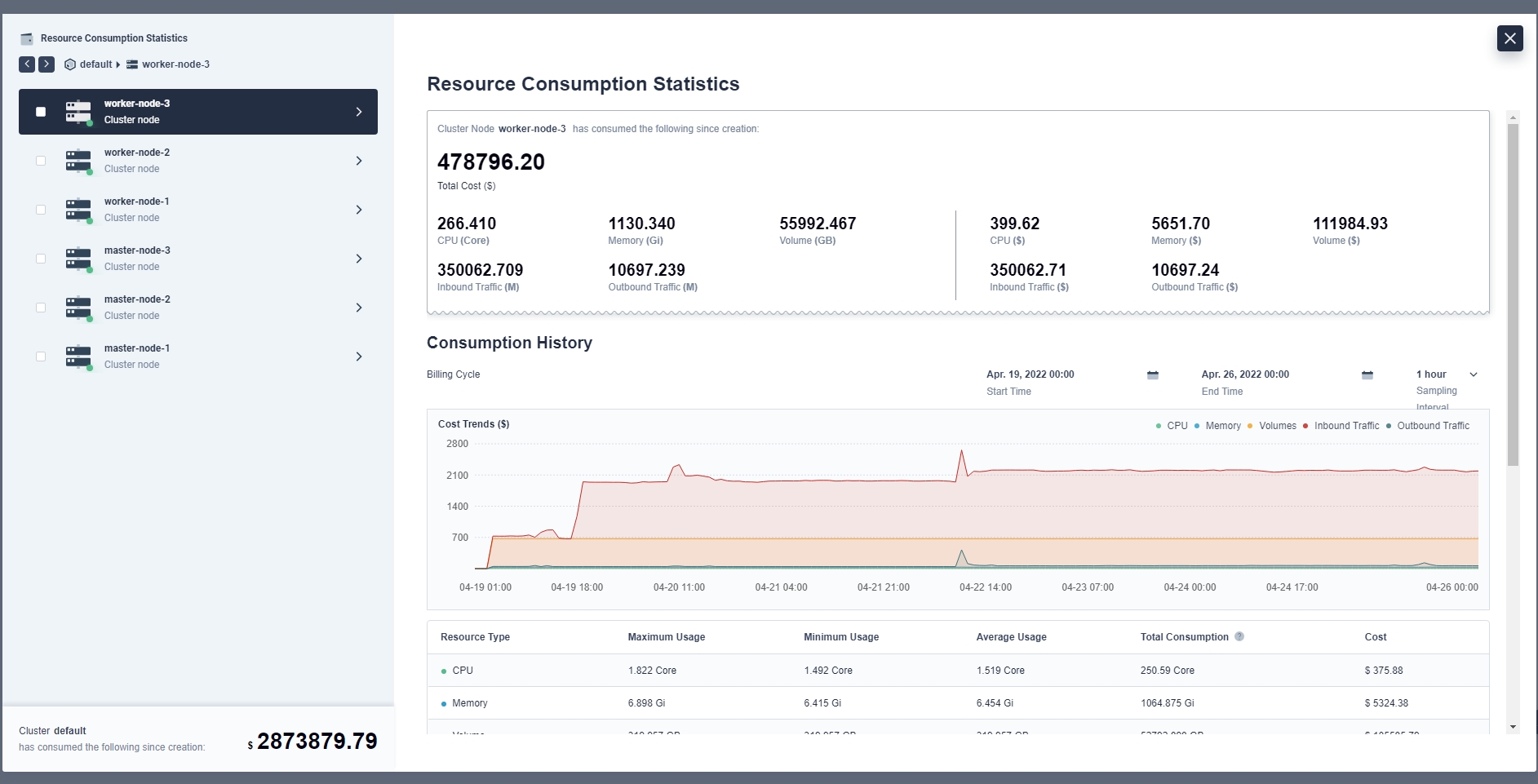

측정 및 청구
- 클러스터 또는 워크스페이스의 세분화된 수준에서 리소스 소비를 추적
- 자원 소비 통계

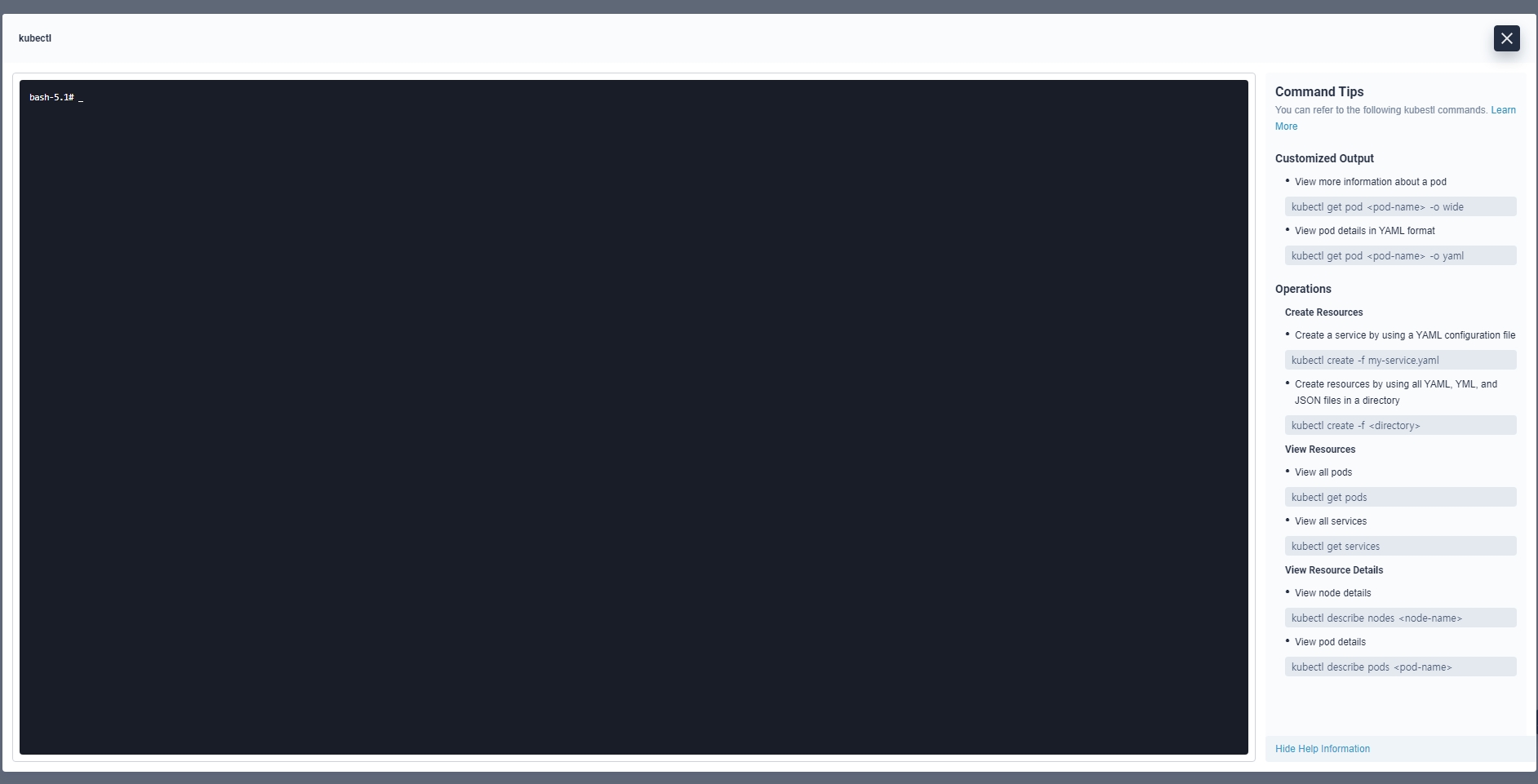

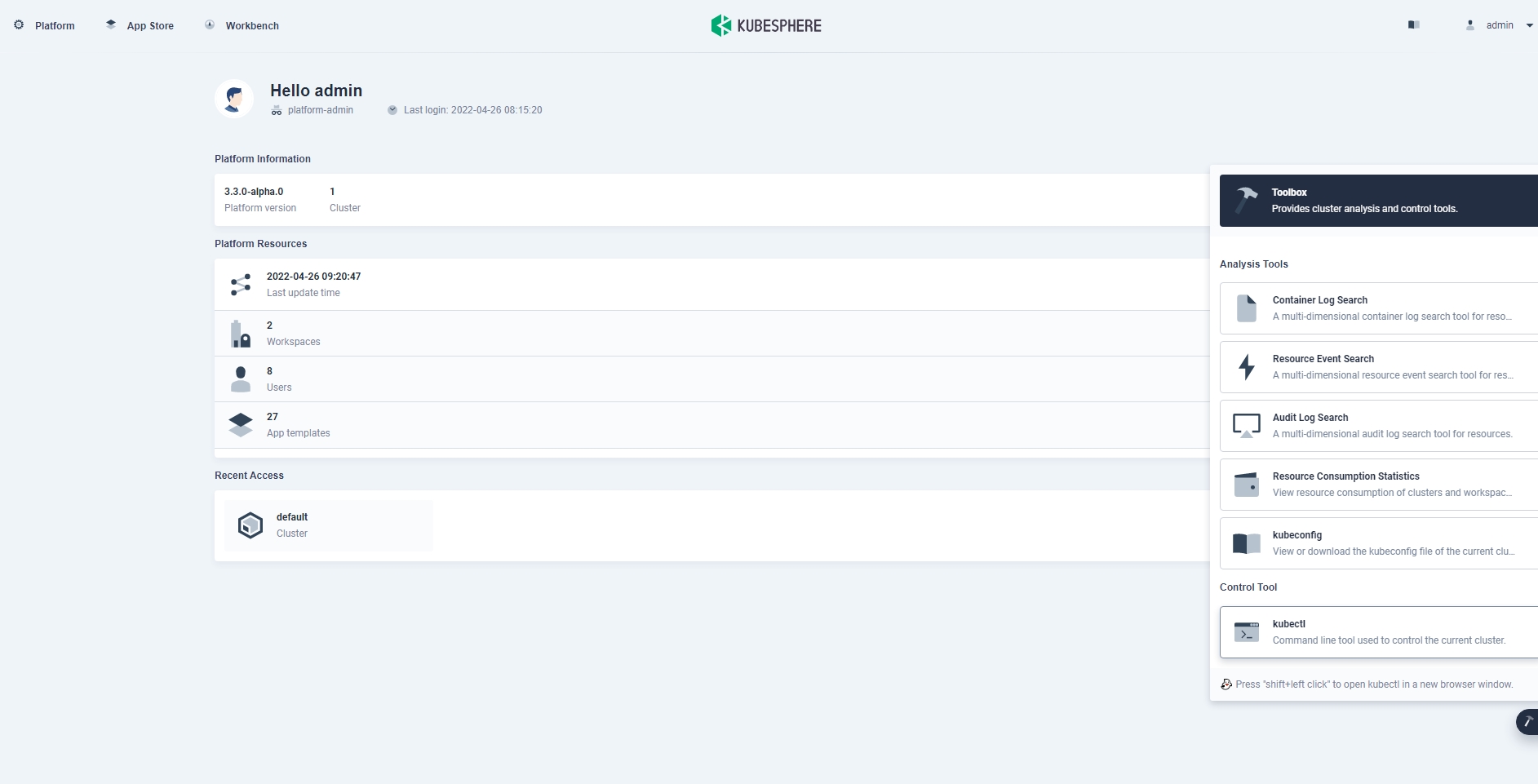

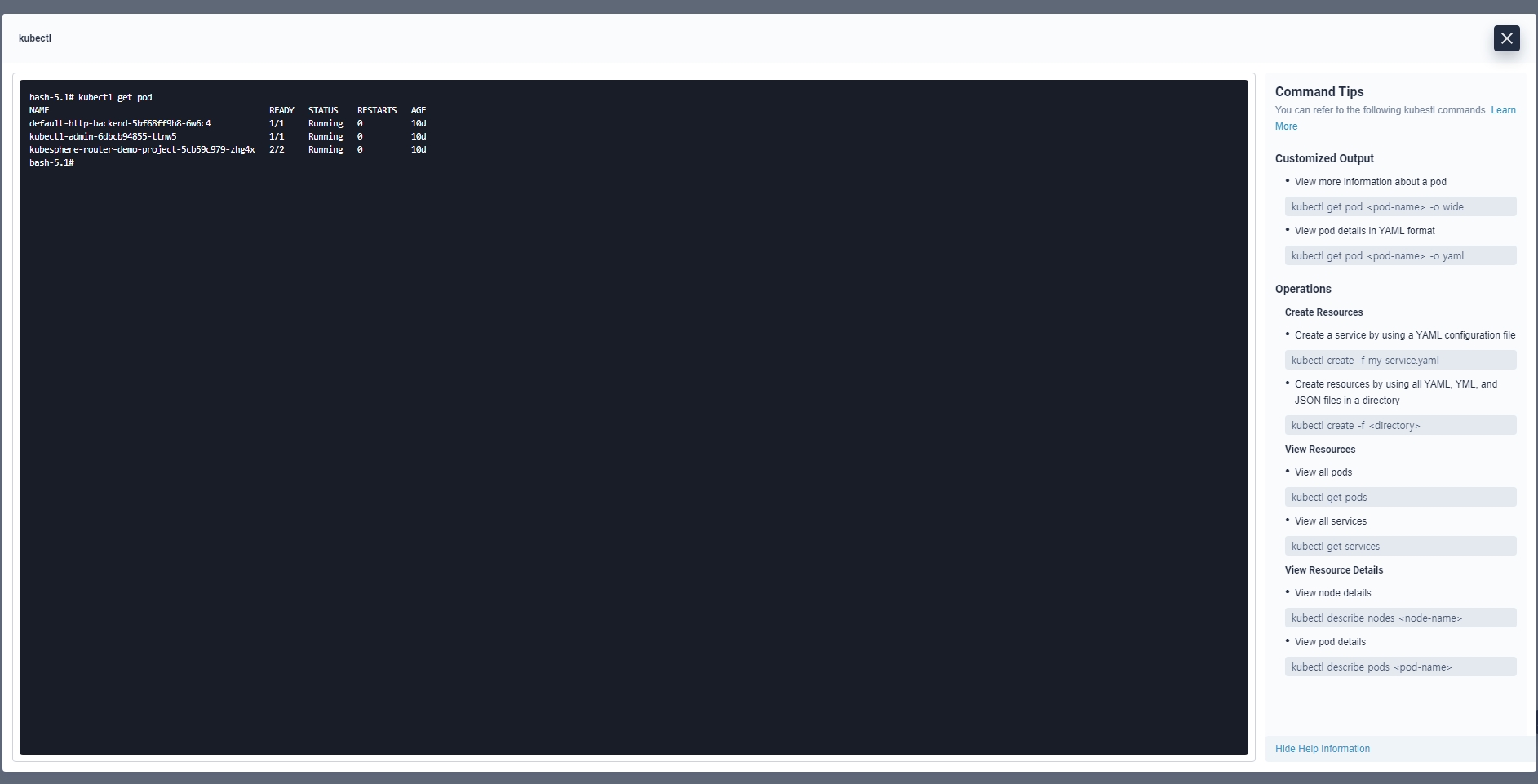

Web Kubectl
- 웹에서 kubectl 명령어 사용 가능
