[monitoring] Thanos

Updated: August 22, 2022

6 minute read

개요

Website
GitHub
장기 저장 기능이 있는 고가용성 오픈 소스 Prometheus 설정
Apache-2.0 license
CNCF Incubating Project
단일 바이너리의 핵심 기능으로 글로벌 쿼리 보기, 고가용성, 과거의 저렴한 데이터 액세스를 통한 데이터 백업을 제공
이러한 기능은 서로 독립적으로 배포 가능
즉각적인 이점 또는 테스트를 위해 준비된 Thanos 기능의 하위 집합을 가질 수 있으며 더 복잡한 환경에서 점진적으로 출시할 수 있도록 유연하게 만들 수 있음
Golang으로 구축되었으므로 다양한 x64 운영 체제에서 실행 가능
Thanos는 Kubernetes와 관련이 없음
Kubernetes, Thanos 및 Prometheus는 CNCF의 일부이므로 Kubernetes 위에 있으므로 Kubernetes에 설치하는 몇 가지 다른 방법을 유지
구성 요소
- Sidecar
  - Prometheus에 연결하고 쿼리를 위해 데이터를 읽거나 클라우드 스토리지에 업로드
  - Thanos는 Prometheus 서버와 동일한 시스템 또는 동일한 포드에서 실행되는 Sidecar 프로세스를 통해 기존 Prometheus 서버와 통합
  - 목적은 Prometheus 데이터를 Object Storage 버킷에 백업하고 다른 Thanos 구성 요소가 gRPC API를 통해 Prometheus 메트릭에 액세스할 수 있도록 하는 것
  - reload Prometheus endpoint를 사용
  - --web.enable-lifecycle 플래그로 활성화 되어 있어야 함
- Store Gateway
  - 클라우드 스토리지 버킷 내에서 메트릭을 제공
  - Sidecar가 데이터를 선택한 개체 스토리지에 백업하면 Prometheus 보존을 줄이고 로컬에 덜 저장하는 것이 가능
  - 그러나 모든 과거 데이터를 다시 쿼리할 방법이 필요
  - Store Gateway는 Sidecar와 동일한 gRPC 데이터 API를 구현하지만 객체 스토리지 버킷에서 찾을 수 있는 데이터로 백업함으로써 이를 수행
  - 오브젝트 스토리지의 데이터에 대한 기본 정보를 캐싱하기 위해 소량의 디스크 공간을 차지
    - 몇 기가바이트를 초과하지 않으며 다시 시작 시간을 개선하는 데 사용
    - 유용하지만 다시 시작할 때 이를 보존할 필요는 없음
  - Sidecar 및 쿼리 노드와 마찬가지로 Store Gateway는 StoreAPI를 노출하며 Thanos Querier에서 검색
    thanos store \ --data-dir /var/thanos/store \ # Disk space for local caches --objstore.config-file bucket_config.yaml \ # Bucket to fetch data from --http-address 0.0.0.0:19191 \ # HTTP endpoint for collecting metrics on the Store Gateway --grpc-address 0.0.0.0:19090 # GRPC endpoint for StoreAPI
- Compactor
  - 클라우드 스토리지 버킷에 저장된 데이터에 대해 압축, 다운샘플링 및 보존을 적용
  - 로컬 Prometheus 설치는 쿼리 효율성을 개선하기 위해 이전 데이터를 주기적으로 압축
  - Sidecar는 데이터를 최대한 빨리 백업하기 때문에 오브젝트 스토리지의 데이터에 동일한 프로세스를 적용할 방법이 필요
  - compactor는 단순히 개체 저장소를 검색하고 필요한 경우 압축을 처리함과 동시에 쿼리 속도를 높이기 위해 다운샘플링된 데이터 복사본을 만드는 역할
    thanos compact \ --data-dir /var/thanos/compact \ # Temporary workspace for data processing --objstore.config-file bucket_config.yaml \ # Bucket where to apply the compacting --http-address 0.0.0.0:19191 # HTTP endpoint for collecting metrics on the Compactor
  - compactor는 쿼리 또는 데이터 백업의 중요한 경로에 있지 않음
  - 정기적인 배치 작업으로 실행하거나 항상 가능한 한 빨리 데이터를 압축하기 위해 실행 상태로 둘 수 있음
  - 데이터 처리를 위해 100-300GB의 로컬 디스크 공간을 제공하는 것울 권장
  - 싱글톤으로 실행해야 하며 버킷의 데이터를 수동으로 수정할 때 실행하면 안됨
- Receiver
  - Prometheus의 remote-write WAL에서 데이터를 수신하고 이를 노출 및/또는 클라우드 스토리지에 업로드
- Ruler/Rule
  - 표시 및/또는 업로드를 위해 Thanos의 데이터에 대한 기록 및 경고 규칙을 평가
- Querier/Query
  - Prometheus의 v1 API를 구현하여 기본 구성 요소의 데이터를 집계
  - 이제 하나 이상의 Prometheus 인스턴스에 대해 Sidecar를 설정했으므로 Thanos의 전역 쿼리 계층을 사용하여 모든 인스턴스에 대해 PromQL 쿼리를 한 번에 평가 가능
  - 쿼리 구성 요소는 상태 비저장 및 수평 확장이 가능하며 원하는 수의 복제본과 함께 배포 가능
  - Sidecars에 연결되면 지정된 PromQL 쿼리에 대해 연결해야 하는 Prometheus 서버를 자동으로 감지
  - Prometheus의 공식 HTTP API를 구현하므로 Grafana와 같은 외부 도구와 함께 사용 가능
  - ad-hoc querying and stores status를 위한 Prometheus UI의 derivative를 제공
  - Sidecar에 연결하고 HTTP UI를 노출하도록 Thanos Querier를 설정
    thanos query \ --http-address 0.0.0.0:19192 \ # HTTP Endpoint for Thanos Querier UI --store 1.2.3.4:19090 \ # Static gRPC Store API Address for the query node to query --store 1.2.3.5:19090 \ # Also repeatable --store dnssrv+_grpc._tcp.thanos-store.monitoring.svc # Supports DNS A & SRV records
  - Deduplicating Data from Prometheus HA pairs
    - 쿼리 구성 요소는 Prometheus HA 쌍에서 수집된 데이터의 중복을 제거 가능
    - 이를 위해서는 주어진 Prometheus 인스턴스의 역할을 식별하기 위해 Prometheus의 global.external_labels 구성 블록을 구성해야 함
    - 일반적인 선택은 단순히 레이블 이름은 “replica”, 값은 원하는 대로 두는 것
    - Kubernetes stateful deployment에서 replica 레이블은 pod 이름인 경우도 있음
    - Prometheus configuration file
      global: external_labels: region: eu-west monitor: infrastructure replica: A # ...
    - Prometheus 인스턴스 Reload 후 Thanos Querier에서 replica를 중복 제거를 수행할 레이블로 정의
      thanos query \ --http-address 0.0.0.0:19192 \ --store 1.2.3.4:19090 \ --store 1.2.3.5:19090 \ --query.replica-label replica # Replica label for de-duplication --query.replica-label replicaX # Supports multiple replica labels for de-duplication
- Query Frontend
  - Prometheus의 v1 API는 응답을 캐싱하는 동안 쿼리에 프록시하고 쿼리 날짜별로 선택적 분할을 구현
- Communication Between Components
  - 노드 간에 필요한 유일한 통신은 Thanos Querier가 사용자가 제공하는 gRPC storeAPI에 도달할 수 있도록 하는 것
  - Thanos Querier는 주기적으로 Info 엔드포인트를 호출하여 최신 메타데이터를 수집하고 지정된 StoreAPI의 상태를 확인
  - 메타데이터에는 각 노드의 시간 창 및 외부 레이블에 대한 정보가 포함
  - 쿼리 구성 요소에 데이터를 쿼리해야 하는 StoreAPI에 대해 알리는 다양한 방법 존재
    - 가장 간단한 방법은 잘 알려진 주소의 정적 목록을 사용하여 쿼리
    - 반복 가능하므로 필요한 만큼 엔드포인트 추가 가능
    - dns+ 또는 dnssrv+가 접두사로 붙은 DNS 도메인을 추가하여 Thanos Querier가 A 또는 SRV 조회를 수행하여 통신에 필요한 모든 IP를 가져오도록 하는 것도 가능
      thanos query \ --http-address 0.0.0.0:19192 \ # Endpoint for Thanos Querier UI --grpc-address 0.0.0.0:19092 \ # gRPC endpoint for Store API --store 1.2.3.4:19090 \ # Static gRPC Store API Address for the query node to query --store 1.2.3.5:19090 \ # Also repeatable --store dns+rest.thanos.peers:19092 # Use DNS lookup for getting all registered IPs as separate StoreAPIs
- Deployment with Sidecar
- Deployment with Receive

External storage

Prometheus의 데이터를 구성된 개체 저장소에 쓰도록 Sidecar 구성 가능

thanos sidecar \
 --tsdb.path            /var/prometheus \          # TSDB data directory of Prometheus
 --prometheus.url       "http://localhost:9090" \  # Be sure that the sidecar can use this url!
 --objstore.config-file bucket_config.yaml \       # Storage configuration for uploading data

YAML 파일 형식은 선택한 공급자에 따라 다름
지원하는 스토리지 유형
데이터 백업에 관심이 없다면 --objstore.config-file 플래그를 생략

Store API

Sidecar 구성 요소는 gRPC Store API를 구현하고 노출

Sidecar 구현을 통해 Prometheus에 저장된 메트릭 데이터 쿼리 가능

thanos sidecar \
 --tsdb.path                 /var/prometheus \
 --objstore.config-file      bucket_config.yaml \       # Bucket config file to send data to
 --prometheus.url            http://localhost:9090 \    # Location of the Prometheus HTTP server
 --http-address              0.0.0.0:19191 \            # HTTP endpoint for collecting metrics on the Sidecar
 --grpc-address              0.0.0.0:19090              # GRPC endpoint for StoreAPI

Uploading old metrics
- Sidecar가 --shipper.upload-compacted 플래그와 함께 실행되면 시작 시 Prometheus 로컬 스토리지의 모든 기존 블록을 동기화
  - 이 버킷에 대해 블록 업로드로 Sidecar를 실행하지 않는다고 가정
  - 그렇지 않으면 버킷에서 겹치는 블록을 제거하기 위해 수동 단계가 필요
External Labels
- Prometheus는 주어진 Prometheus 인스턴스의 “external labels” 구성을 허용
- 이는 해당 인스턴스의 역할을 전역적으로 식별하기 위한 것
- Thanos는 모든 인스턴스에서 데이터를 집계하는 것을 목표로 하므로 일관된 외부 레이블 세트를 제공하는 것이 중요
- 모든 Prometheus 인스턴스에는 전역적으로 고유한 식별 레이블 집합이 있어야 함
- Prometheus configuration file
```
global:
external_labels:
 region: eu-west
 monitor: infrastructure
 replica: A
```

설계

Thanos는 장기 저장 기능이 있는 고가용성 Prometheus 설정으로 구성할 수 있는 구성 요소 집합
주요 목표는 작동 단순성과 Prometheus의 안정성 속성을 유지하는 것
아키텍쳐
- Thanos는 고유하고 분리된 목적을 가진 클러스터된 구성 요소 시스템
  - Metric sources, Stores, Queriers
Scaling
- 구성 요소 중 어떤 것도 샤딩 수단을 제공하지 않음
- 명시적으로 확장 가능한 유일한 구성 요소는 상태 비저장이고 임의로 확장할 수 있는 쿼리 노드
- 외부 개체 스토리지 시스템에 의존하여 스토리지 용량 확장이 보장
- 저장소, 규칙 및 압축 프로그램 노드는 모두 단일 인스턴스 또는 고가용성 쌍 내에서 크게 확장될 것으로 예상
Cost

실습

east 장비

Prometheus 설치

kube-prometheus-stack-values.yaml

prometheus:
prometheusSpec:
 externalLabels:
 region: east
service:
 type: NodePort

install-prometheus.sh

 #!/bin/bash

 kubectl create namespace prometheus-stack
 helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
 helm repo update
 helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack -f ./kube-prometheus-stack-values.yaml -n prometheus-stack

Thanos 바이너리 다운로드
- Releases
Thanos Sidecar 실행
- 장비 아이피가 1.1.1.1이라 가정
- ./thanos sidecar --prometheus.url "http://1.1.1.1:30090" --grpc-address 0.0.0.0:19090

west 장비

Prometheus 설치

kube-prometheus-stack-values.yaml

prometheus:
prometheusSpec:
 externalLabels:
 region: west
service:
 type: NodePort

install-prometheus.sh

 #!/bin/bash

 kubectl create namespace prometheus-stack
 helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
 helm repo update
 helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack -f ./kube-prometheus-stack-values.yaml -n prometheus-stack

Thanos 바이너리 다운로드
- Releases
Thanos Sidecar 실행
- 장비 아이피가 2.2.2.2이라 가정
- ./thanos sidecar --prometheus.url "http://2.2.2.2:30090" --grpc-address 0.0.0.0:19090

Thanos query 실행
- 장비 아이피가 3.3.3.3이라 가정
- east 장비나 west 장비에서 수행해도 무방
- ./thanos query --http-address 0.0.0.0:19192 --store 1.1.1.1:19090 --store 2.2.2.2:19090

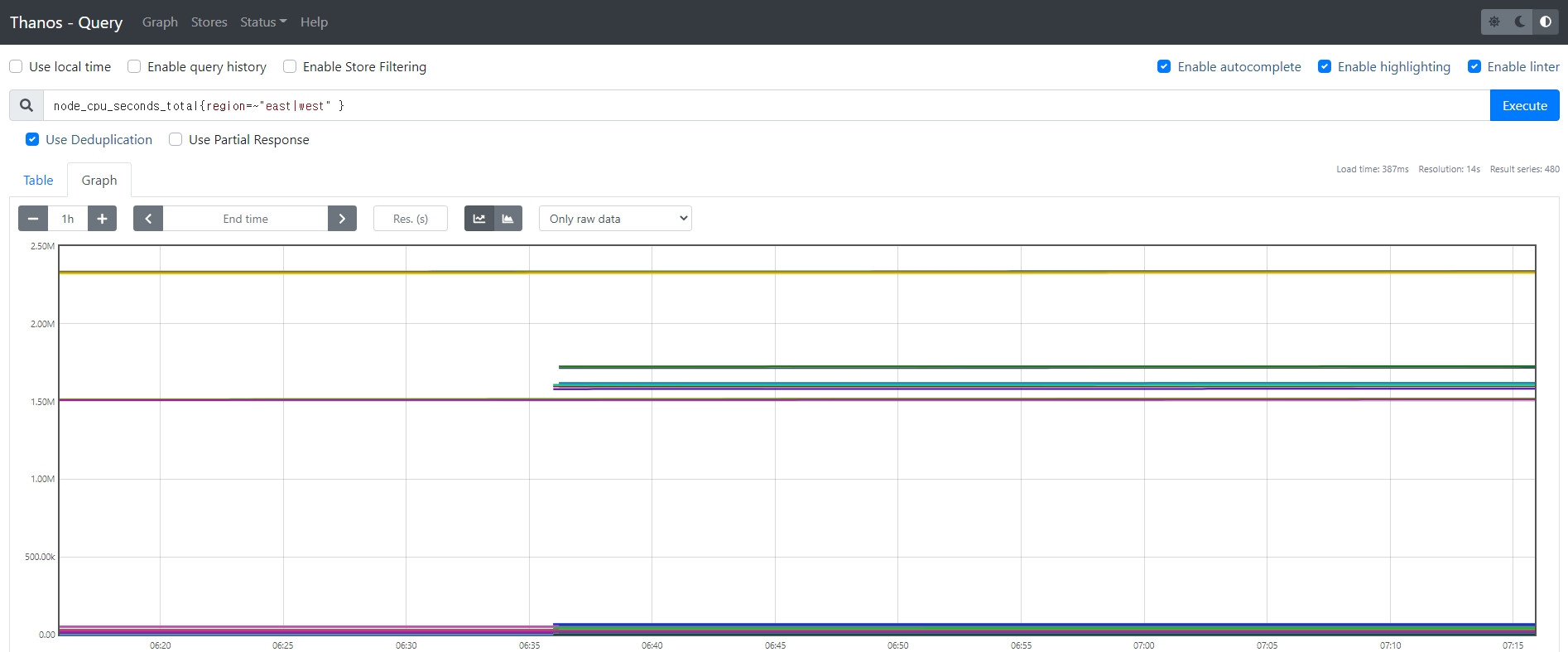

Thanos query UI 접속 후 메트릭 확인(http://3.3.3.3:19192/)
