[tracing] Jaeger

Updated: June 20, 2022

6 minute read

개요

https://www.jaegertracing.io/
분산 추적 시스템(distributed tracing system)
CNCF Graduated Project
마이크로 서비스 기반 분산 시스템을 모니터링하고 문제를 해결
복잡한 분산 시스템의 트랜잭션 모니터링 및 문제 해결
분산 아키텍처로 이동할 때 발생하는 대부분의 운영 문제는 네트워킹과 관찰 가능성
단일 모놀리식 응용 프로그램과 비교하여 얽힌 분산 서비스 집합을 네트워크로 연결하고 디버그하는 것은 훨씬 더 큰 문제
- 분산 컨텍스트 전파
- 분산 트랜잭션 모니터링
- 근본 원인 분석
- 서비스 종속성 분석
- 성능/지연 최적화

특징

https://www.jaegertracing.io/docs/1.34/features
높은 확장성
- Jaeger 백엔드는 단일 실패 지점이 없고 비즈니스 요구 사항에 맞게 확장되도록 설계
OpenTracing 표준을 지원
- https://github.com/opentracing/specification/blob/master/specification.md
- Jaeger 백엔드, 웹 UI 및 계측 라이브러리
다중 백엔드 스토리지
- Cassandra 3.4+
  - 대규모 환경일 경우 Cassandra보다 Elasticsearch 권장
  - options
- Elasticsearch 5.x/6.x/7.x
  - options
- Memory(all-in-one 전용)
- Badger(all-in-one 전용)
  - embedded local storage
  - 임시 파일 시스템을 사용하는 임시 저장소 역할
- Kafka
  - 콜렉터와 실제 저장소 사이의 중간 버퍼로 사용
- Storage plugin
  - 스토리지가 gRPC 서버로 구현될 수 있도록 하는 확장 메커니즘을 지원
  - 사용 가능한 플러그인
    - InfluxDB, Logz.io, ClickHouse
  - options
- Metrics Storage Backends
  - Jaeger Query는 스토리지 백엔드에서 집계된 R.E.D(Request, Error, Duration) 메트릭을 쿼리하여 모니터 탭에서 시각화
  - 메트릭 스토리지 유형은 읽기 전용이므로 Jaeger Query 구성 요소에만 적용
  - Prometheus만 지원
  - options
웹 UI
- 많은 양의 데이터를 효율적으로 처리하고 수만 개의 스팬이 있는 추적 표시
클라우드 네이티브 배포
- Jaeger 백엔드는 Docker 이미지 모음으로 배포
관찰 가능성
- 모든 Jaeger 백엔드 구성 요소는 기본적으로 Prometheus 메트릭을 노출
- 로그는 구조화된 로깅 라이브러리 zap을 사용하여 표준 출력에 기록
Zipkin과의 하위 호환성
- Zipkin 라이브러리에서 Jaeger 백엔드로 트래픽을 라우팅 가능
토폴로지 그래프
- Jaeger UI는 시스템 아키텍처 및 심층 종속성 그래프의 두 가지 유형의 서비스 그래프를 지원
서비스 성능 모니터링(SPM, Service Performance Monitoring)
- 집계된 범위 데이터를 RED(Requests, Errors, Duration) 메트릭 형식으로 시각화
- 통계적으로 중요한 요청/오류율 또는 대기 시간이 있는 서비스 및 작업을 강조 표시
- 추적 검색 기능을 활용하여 이러한 서비스 및 작업에 속하는 특정 추적을 찾음
서비스/엔드포인트 별 확률로 일관된 선행 샘플링을 사용 (Uses consistent upfront sampling with individual per service/endpoint probabilities)
적응 샘플링(Adaptive sampling)
수집 후 데이터 처리 파이프라인

용어 정리

스팬(Span)
- 작업 이름, 작업 시작 시간 및 기간(duration)이 있는 Jaeger의 논리적 작업 단위
- 인과 관계를 모델링하기 위해 중첩되고 정렬
추적(Trace)
- 시스템을 통한 데이터 혹은 실행 경로를 나타냄
- 스팬의 방향성 순환 그래프
client libraries
- OpenTracing API의 언어별 구현
- 분산 추적을 위한 어플리케이션을 계측하는데 사용
- 계측 서비스는 새 요청을 수신할 때 스팬을 만들고 컨텍스트 정보(추적 ID, 스팬 ID 및 수하물(baggage))를 나가는 요청에 첨부
- ID와 수하물만 요청과 함께 전달되며 작업 이름, 타이밍, 태그 및 로그와 같은 다른 모든 프로파일링 데이터는 전달되지 않음
- 백그라운드에서 Jaeger 백엔드로 비동기적으로 전송
- 오버헤드를 최소화하기 위해 Jaeger 클라이언트는 다양한 샘플링 전략을 사용
- 추적이 샘플링되면 프로파일링 범위 데이터가 캡처되어 Jaeger 백엔드로 전송
- 기본적으로 Jaeger 클라이언트는 추적의 0.1%(1/1000)를 샘플링
- Jaeger 백엔드에서 샘플링 전략을 검색
에이전트(Agent)
- UDP를 통해 전송된 스팬을 수신 대기하는 네트워크 데몬
- 일괄 처리되어 콜렉터로 전송
- 모든 호스트에 인프라 구성 요소로 배포되도록 설계
- 에이전트는 클라이언트에서 콜렉터의 라우팅 및 검색을 추상화
콜렉터(Collector)
- 에이전트로부터 추적을 수신하고 처리 파이프라인을 통해 실행
- 파이프라인은 추적의 유효성을 검사하고, 색인을 생성하고, 변환을 수행하고, 저장
- 스토리지는 현재 Cassandra, Elasticsearch 및 Kafka를 지원하는 플러그형 구성 요소
쿼리(Query)
- 스토리지에서 추적를 검색하고 이를 표시하기 위한 UI를 호스팅하는 서비스
인제스터(Ingester)
- Kafka topic을 읽고 다른 스토리지 백엔드(Cassandra, Elasticsearch)에 쓰는 서비스
- 후처리 데이터 파이프라인을 구축하는데 유용

샘플링(Sampling)

https://www.jaegertracing.io/docs/1.34/sampling/
Jaeger 라이브러리는 일관된 선행(또는 헤드 기반) 샘플링을 구현
예시
- A -> B -> C 호출 그래프(서비스 A가 서비스 B를 호출하고 B가 서비스 C를 호출)
- 서비스 A가 추적 정보가 포함되지 않은 요청을 수신하면 Jaeger 추적기는 새 추적을 시작하고 임의의 추적 ID를 할당하고 현재 설치된 샘플링 전략을 기반으로 샘플링 결정
- 샘플링 결정은 B 및 C에 대한 요청과 함께 전파되므로 해당 서비스는 샘플링 결정을 다시 내리지 않음
- 추적이 샘플링되면 모든 해당 범위는 백엔드에 기록
- 각 서비스가 자체 샘플링 결정을 내리는 경우 백엔드에서 완전한 추적을 거의 얻지 못함
클라이언트 샘플링 구성
- sampler.type 및 sampler.param 속성을 통해 샘플링 유형을 선택
- 유형
  - Constant(sampler.type=const)
    - 모든 추적에 대해 항상 동일한 결정을 내림
    - 모든 트레이스를 샘플링하거나(sampler.param=1) 하지 않음(sampler.param=0)
  - Probabilistic(sampler.type=probabilistic)
    - sampler.param 속성 값과 동일한 샘플링 확률로 무작위 샘플링 결정
    - sampler.param=0.1을 사용하면 10개 트레이스 중 약 1개가 샘플링
  - Rate Limiting(sampler.type=ratelimiting)
    - 누출 버킷 속도 제한기를 사용하여 트레이스가 특정 일정한 속도로 샘플링
    - sampler.param=2.0이면 초당 2개의 추적 속도로 요청을 샘플링
  - Remote(sampler.type=remote, which is also the default)
    - 현재 서비스에서 사용할 적절한 샘플링 전략에 대해 Jaeger 에이전트에 문의
    - Jaeger 백엔드의 중앙 구성에서 또는 동적으로 서비스의 샘플링 전략을 제어
콜렉터 샘플링 구성
- 클라이언트가 원격 샘플링을 사용하도록 구성된 경우 샘플링 속도는 수집기를 통해 중앙에서 제어 가능
- 원격 샘플링 설정의 json 문서를 끝점과 해당 샘플링 확률을 설명하는 Jaeger 클라이언트에게 제공
- json 문서는 파일에서 주기적으로 로드하거나 트래픽에 따라 동적으로 로드하는 두 가지 방법으로 생성
- 문서 생성 방법은 환경 변수 SAMPLING_CONFIG_TYPE에 의해 제어
  - 파일(file)(기본값) 또는 적응형(adaptive)

설치

Operator
- 개요
  - Kubernetes 어플리케이션을 패키징, 배포 및 관리하는 방법
  - 특정 네임스페이스 또는 전체 클러스터에서 새로운 Jaeger 사용자 지정 리소스(CR)를 감시
  - 일반적으로 클러스터당 하나의 Operator가 존재하지만 멀티테넌트에서는 네임스페이스당 최대 하나의 Operator 존재 가능
  - 새로운 Jaeger CR 감지 시
    - Operator는 자신을 리소스 소유자로 설정하려고 시도
    - jaegertracing.io/operated-by 라벨을 새로운 CR로 설정하고 Operator의 네임스페이스와 이름을 라벨 값으로 사용
- cert-manager가 없으면 설치
  - kubectl apply -f https://github.com/cert-manager/cert-manager/releases/download/v1.8.0/cert-manager.yaml
- kubectl create namespace observability
- kubectl create -f https://github.com/jaegertracing/jaeger-operator/releases/download/v1.34.1/jaeger-operator.yaml -n observability

배포 전략

AllInOne

프로덕션이 아닌 개발, 테스트 및 데모 목적의 전략
단일 파드에 올인원 이미지(에이전트, 콜렉터, 쿼리, 인제스터, UI)를 배포
기본적으로 메모리 스토리지 사용
하나의 복제본 이상으로 확장 불가능

yaml

apiVersion: jaegertracing.io/v1
kind: Jaeger
metadata:
name: simple-all-in-one
namespace: observability
spec:
strategy: allInOne
allInOne:
 options:
 log-level: debug
storage:
 type: memory
 options:
 memory:
 max-traces: 100000

kubectl get pod -n observability -w

NAME                                 READY   STATUS    RESTARTS   AGE
jaeger-operator-86cc79547f-j7pvj     2/2     Running   0          3d19h
simple-all-in-one-7fbf766df8-s6f54   1/1     Running   0          104s

Production

추적 데이터 장기 저장 및 높은 확장성과 가용성이 필요한 환경을 위한 전략

구성 요소는 별도로 배포

apiVersion: jaegertracing.io/v1
kind: Jaeger
metadata:
name: simple-prod
namespace: observability
spec:
strategy: production
collector:
 maxReplicas: 5
 resources:
 limits:
 cpu: 100m
 memory: 128Mi
storage:
 type: elasticsearch
 esIndexCleaner:
 enabled: true
 numberOfDays: 7
 schedule: "00 01 * * *"
 esRollover:
 conditions: "{\"max_age\": \"1d\"}"
 readTTL: 168h
 schedule: "00 01 * * *"
 options:
 es:
 use-aliases: true
 server-urls: http://elasticsearch-master-headless.elastic.svc.cluster.local:9200

kubectl get pod -n observability -w

NAME                                           READY   STATUS      RESTARTS   AGE
jaeger-operator-86cc79547f-j7pvj               2/2     Running     0          3d19h
simple-prod-collector-6d786b5756-tj2t2         1/1     Running     0          65s
simple-prod-es-rollover-create-mapping-4bswl   0/1     Completed   0          79s
simple-prod-query-86bbdfb757-9lnnl             2/2     Running     0          65s

Streaming
- 콜렉터와 백엔드 스토리지 사이에 스트리밍 기능(Kafka)을 제공하여 Production 전략을 강화
- 부하가 높은 상황에서 백엔드 스토리지에 대한 부담을 줄이는 이점을 제공
- 스트리밍 플랫폼(Kafka)에서 직접 실시간 범위 데이터를 활용

에이전트 사이드카 주입

자동 주입
- Deployments
- https://www.jaegertracing.io/docs/1.34/operator/#auto-injecting-jaeger-agent-sidecars
- 네임스페이스 단위로도 설정이 가능하며 우선순위는 Deployments가 높음
- yaml
```
apiVersion: apps/v1
kind: Deployment
metadata:
annotations:
 "sidecar.jaegertracing.io/inject": "true"
...
```

수동 정의

Deployment 외(StatefulSets, DaemonSets, …)
https://www.jaegertracing.io/docs/1.34/operator/#manually-defining-jaeger-agent-sidecars

yaml

 ...
 spec:
   containers:
     - name: example-app
       image: jaegertracing/vertx-create-span:operator-e2e-tests
       ports:
         - containerPort: 8080
           protocol: TCP
     - name: jaeger-agent
       image: jaegertracing/jaeger-agent:1.34.1
       imagePullPolicy: IfNotPresent
       ports:
         - containerPort: 5775
           name: zk-compact-trft
           protocol: UDP
         - containerPort: 5778
           name: config-rest
           protocol: TCP
 ...

에이전트를 DaemonSet으로 설치

에이전트 설치

apiVersion: jaegertracing.io/v1
kind: Jaeger
metadata:
name: my-jaeger
spec:
agent:
 strategy: DaemonSet

어플리케이션 설정

 ...
   spec:
     containers:
     - name: myapp
       env:
       - name: JAEGER_AGENT_HOST
         valueFrom:
           fieldRef:
             fieldPath: status.hostIP
 ...

Secret 전달 지원

예시

 storage:
 type: elasticsearch
 options:
   es:
     server-urls: http://elasticsearch:9200
 secretName: jaeger-secrets

샘플링 전략 정의

apiVersion: jaegertracing.io/v1
kind: Jaeger
metadata:
  name: with-sampling
spec:
  strategy: allInOne
  sampling:
 options:
   default_strategy:
     type: probabilistic
     param: 0.5

업그레이드

Jaeger Operator를 업그레이드하면 모든 Jaeger 인스턴스가 업그레이드
kubectl edit deployment jaeger-operator -n observability
image: quay.io/jaegertracing/jaeger-operator:1.33.0 수정
Operator 업그레이드 후에 바로 인스턴스가 업그레이드 되지는 않음

삭제

Jaeger instance
- 설치 시 사용했던 yaml 파일을 이용
  - kubectl delete -f xxx.yaml
Jaeger Operator
- kubectl delete -f https://github.com/jaegertracing/jaeger-operator/releases/download/v1.34.1/jaeger-operator.yaml -n observability

샘플 어플리케이션

kubectl apply -f https://github.com/jaegertracing/vertx-create-span/raw/master/deployment-sidecar.yaml

UI

Jaeger 설치 시 Ingress 설정이 되므로 kubectl get ingress -n observability를 수행하여 ADDRESS 중 하나로 접속

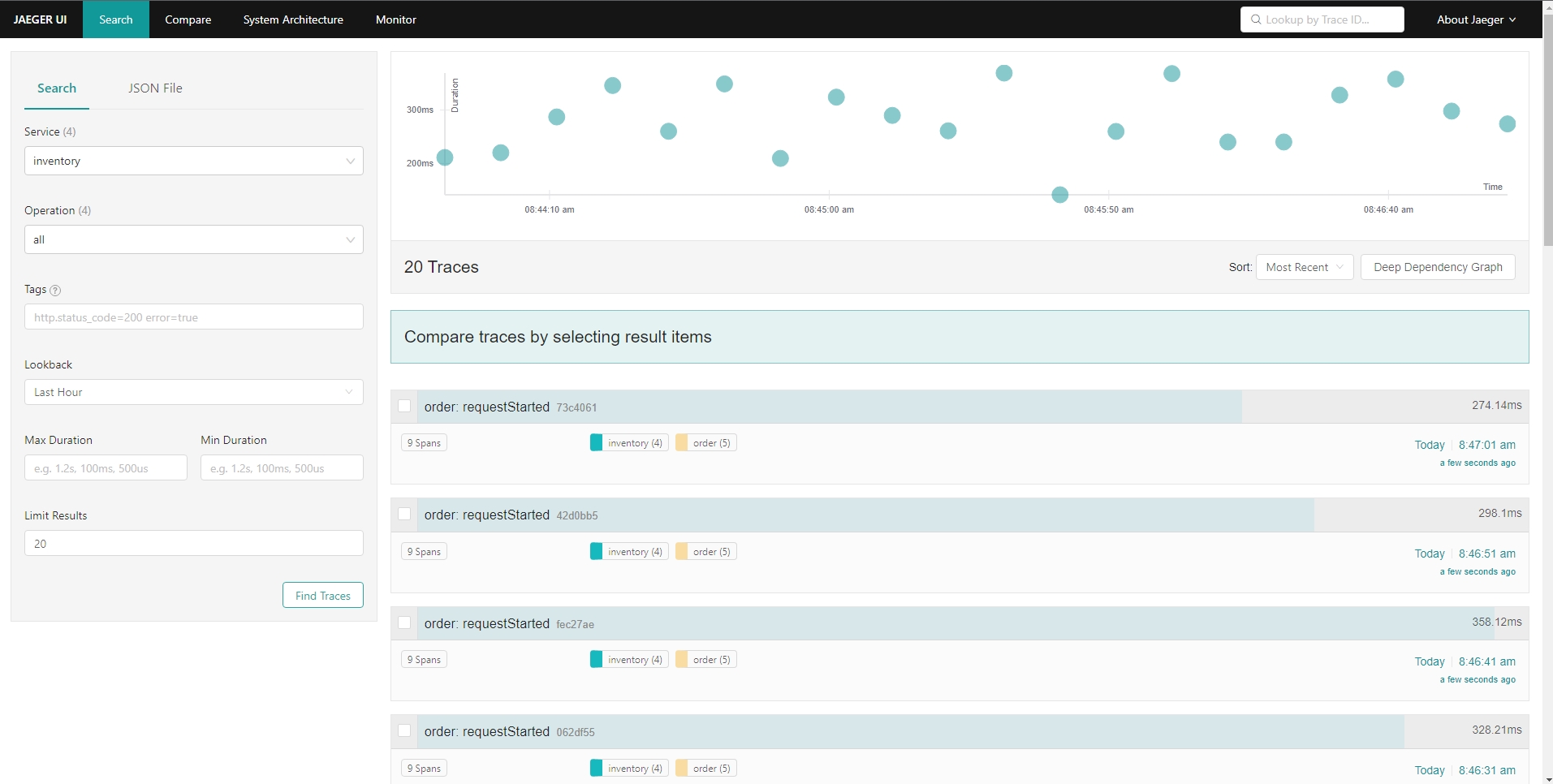

검색 화면

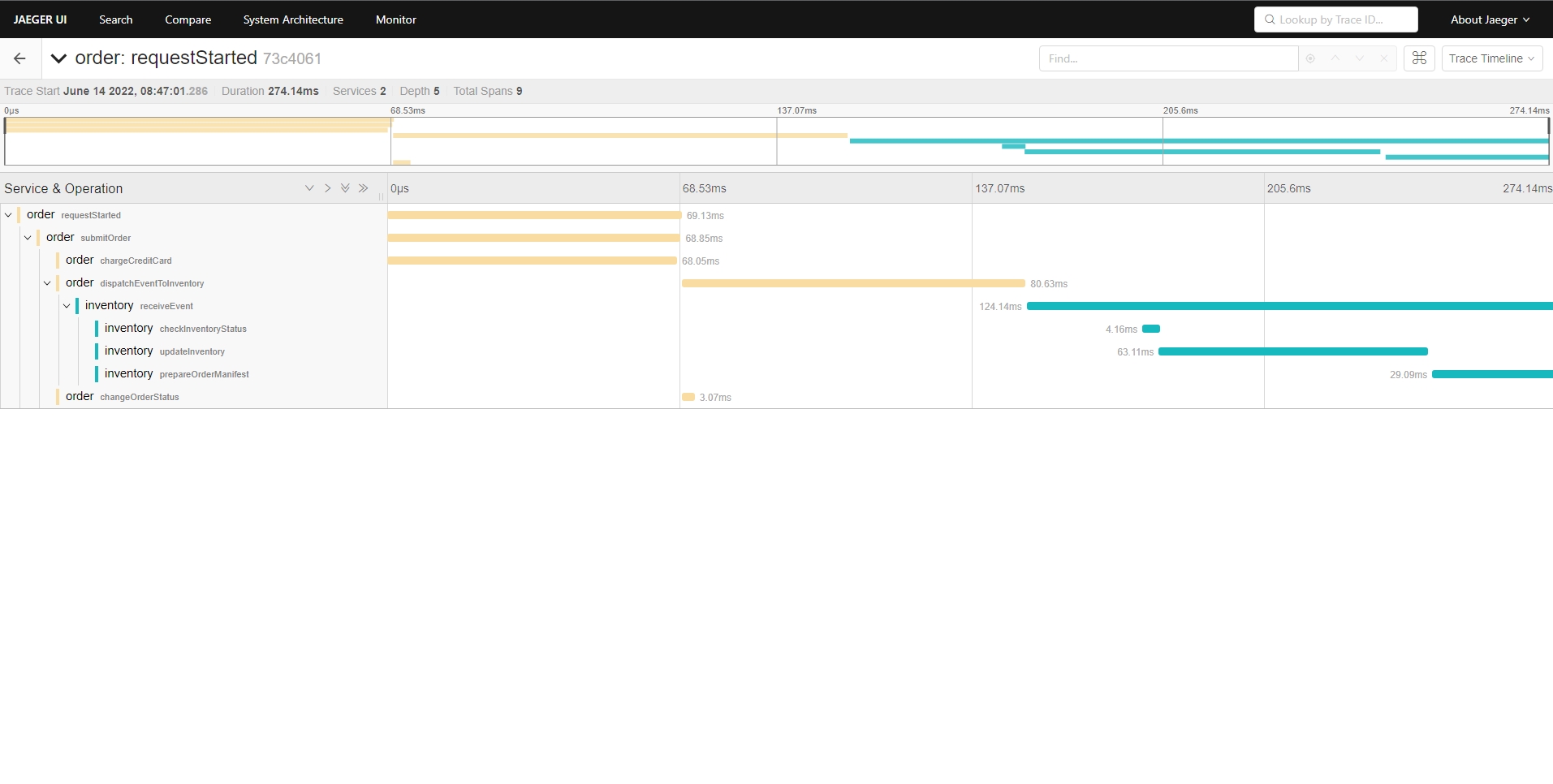

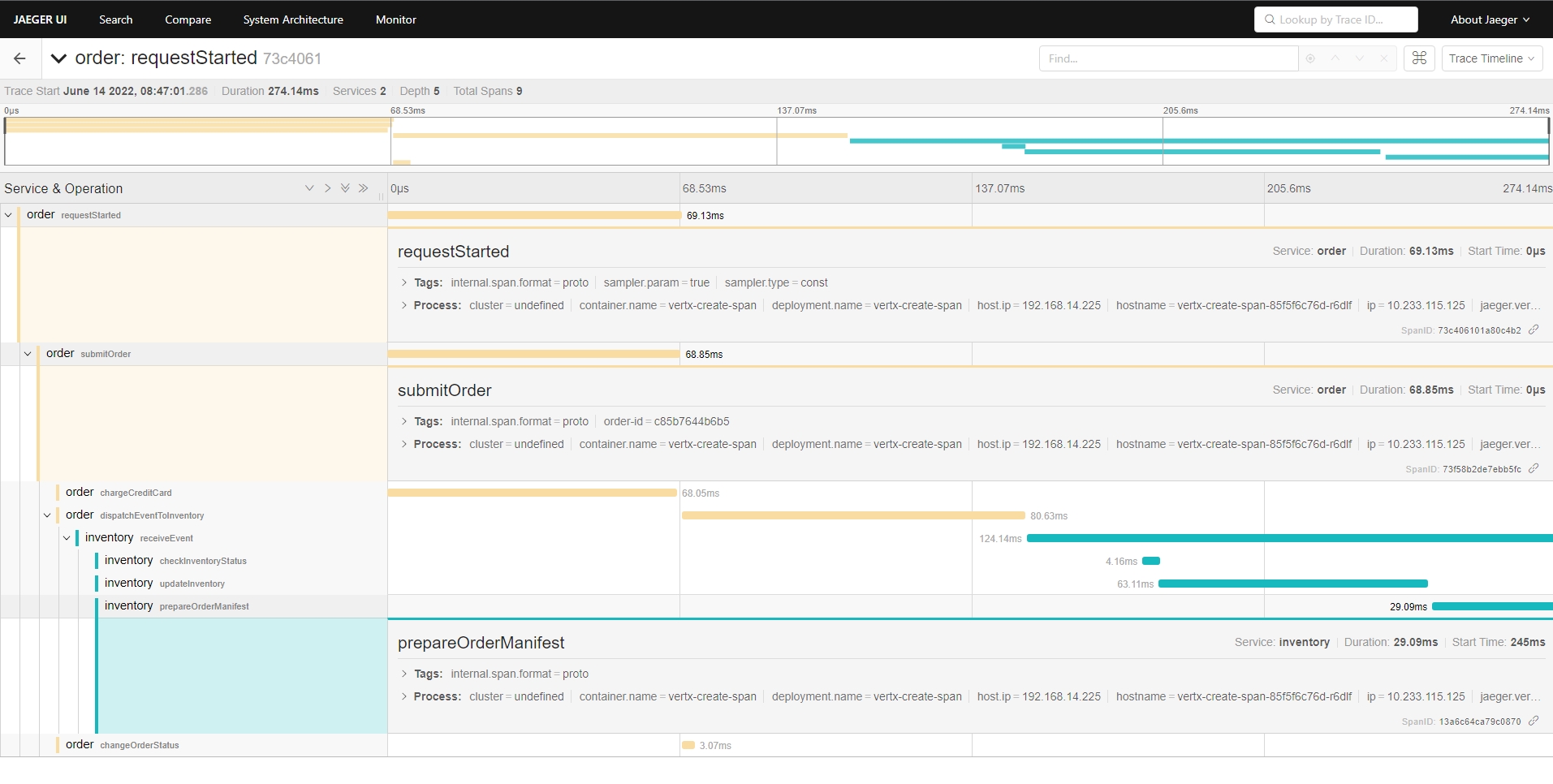

추적 화면

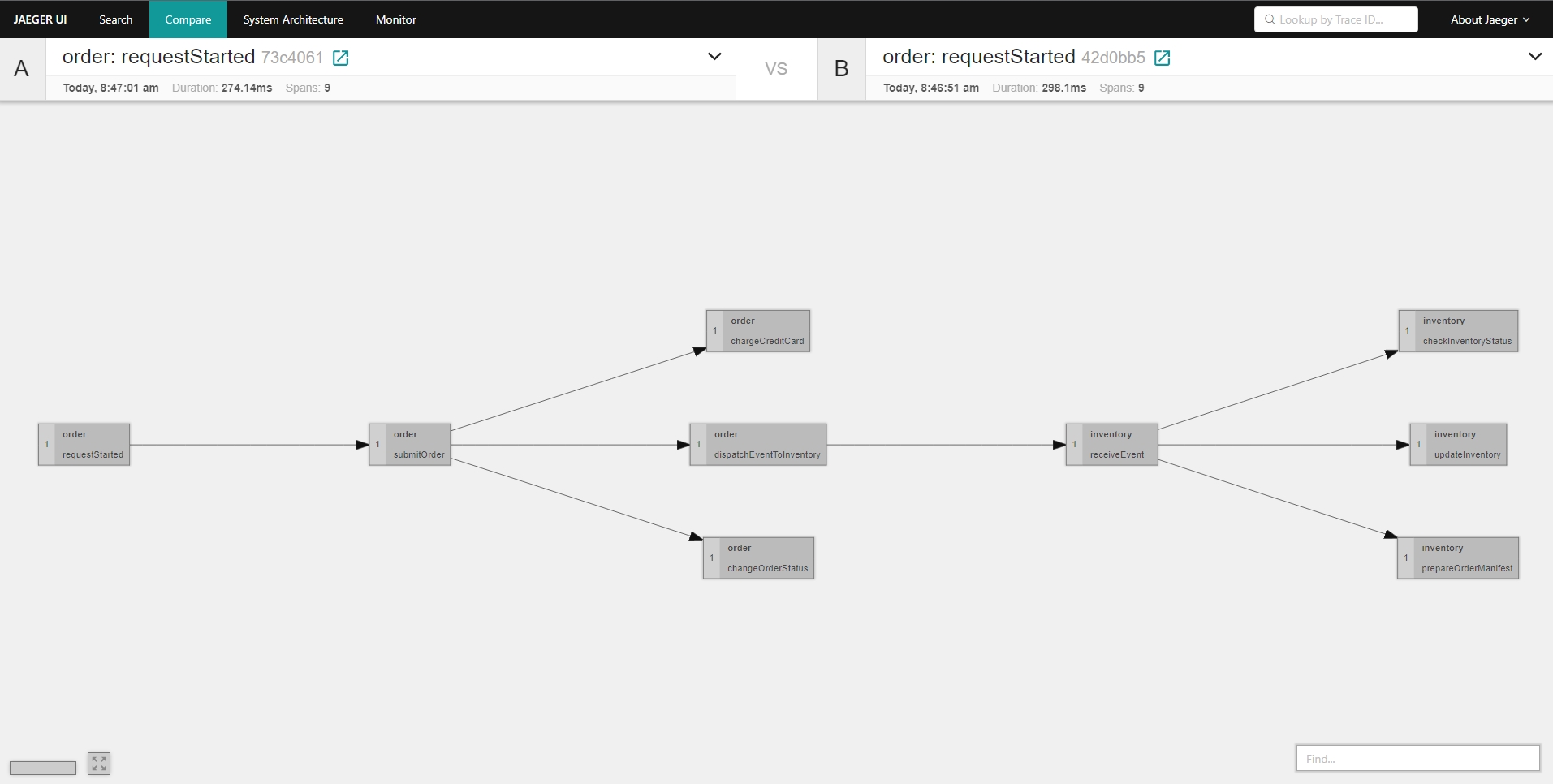

비교 화면
임베디드 모드
- Jaeger UI를 다른 어플리케이션에 통합하는 것을 지원
- URL에 uiEmbed=v0와 같은 쿼리 매개변수와 값 추가 필요

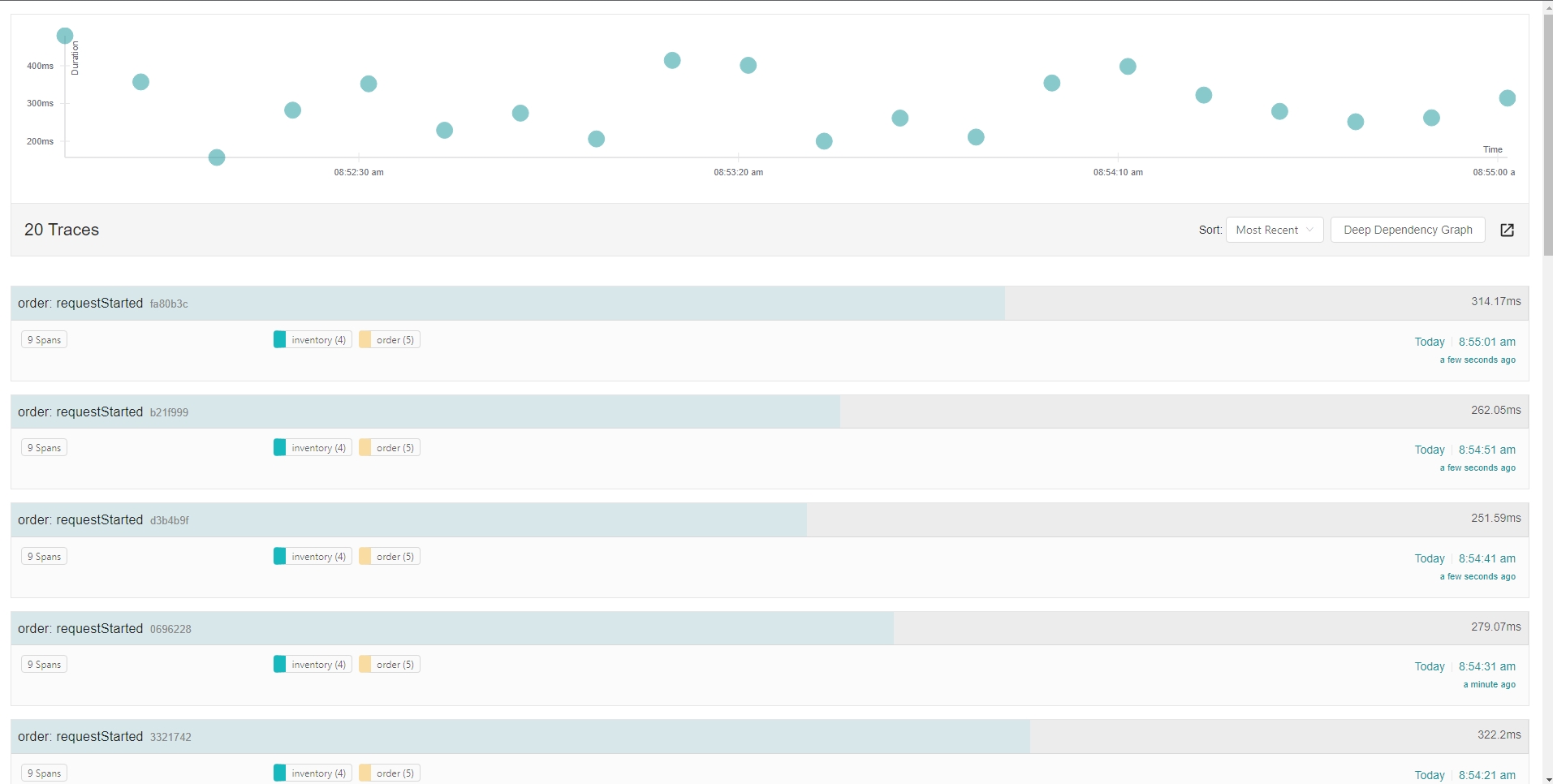

- 검색 화면
  - URL 예시
    - http://localhost:16686/search?end=1655164510820000&limit=20&lookback=1h&maxDuration&minDuration&service=inventory&start=1655160910820000&uiEmbed=v0

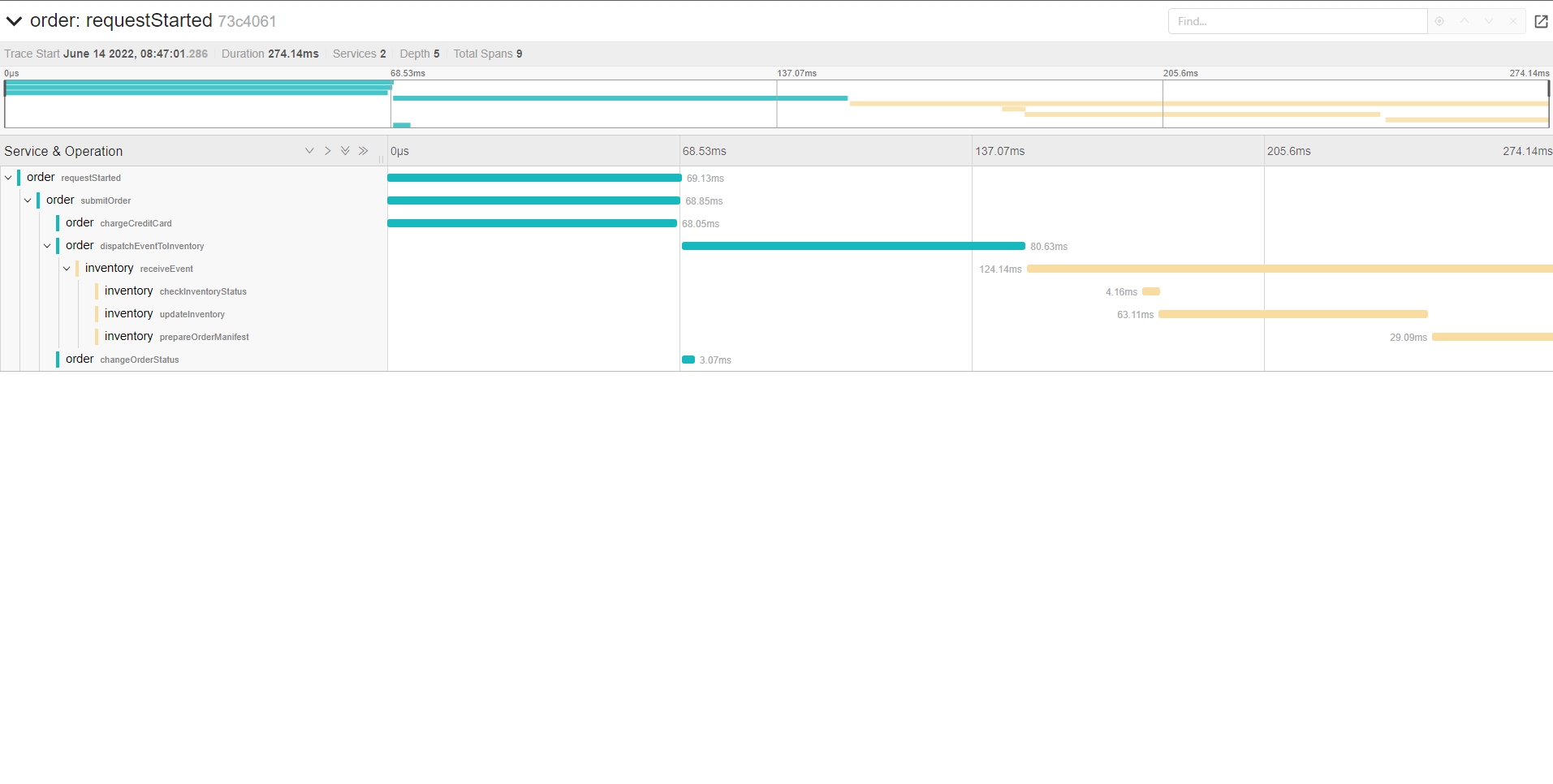

- 추적 화면
  - URL 예시
    - http://localhost:16686/trace/{trace-id}?uiEmbed=v0

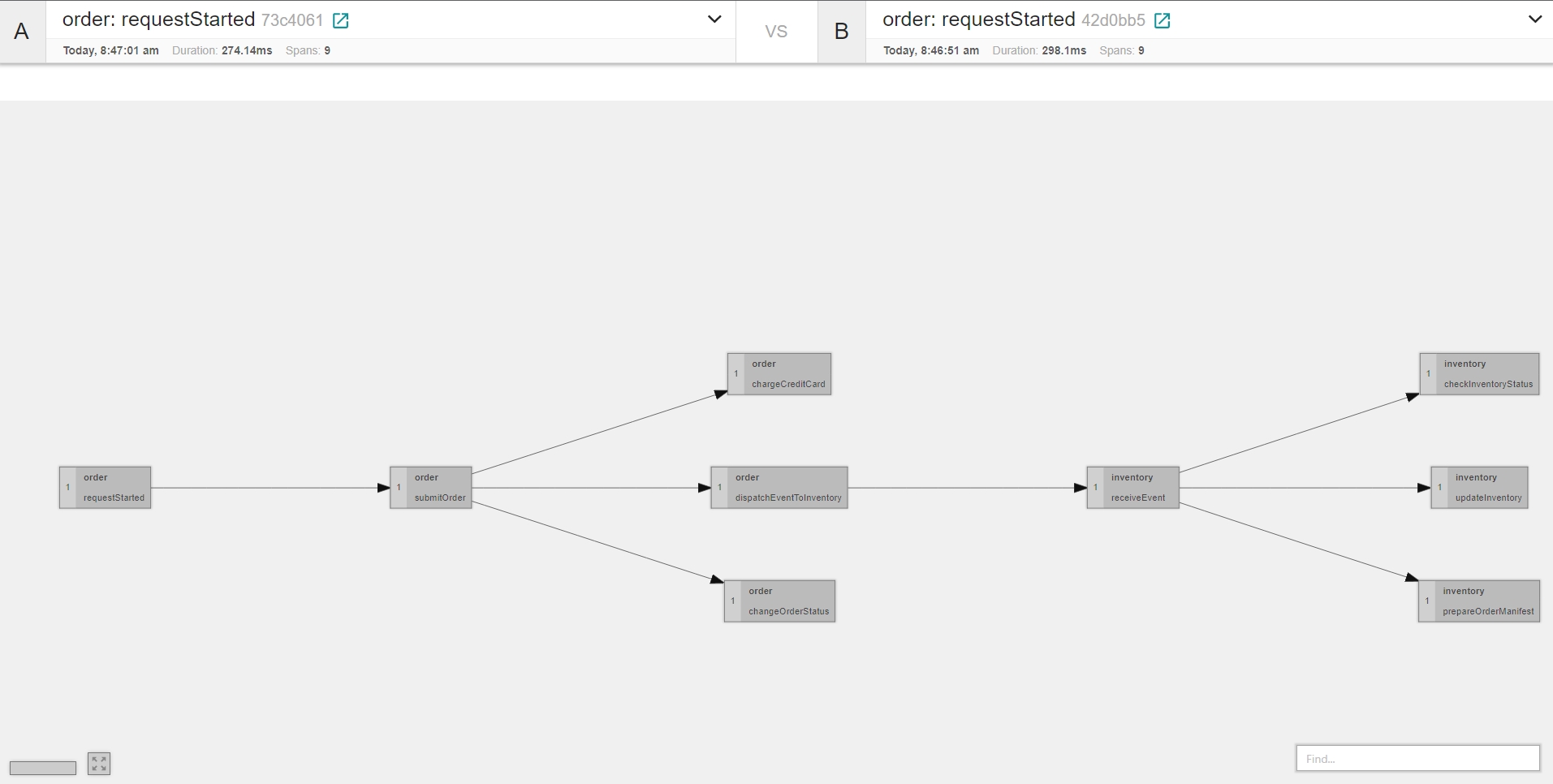

- 비교 화면
  - URL 예시
    - http://localhost:16686/trace/73c406101a80c4b2...42d0bb572ff47152?cohort=73c406101a80c4b2&cohort=42d0bb572ff47152&uiEmbed=v0
